毕托管

译"皮托管"，亦称"测速管"，俗称"获卫好纪房风速 管"。一种借测量流体总压力与静 压力之差值来计算流速的仪器。

• 中文名 毕托管
• 外文名 Pitot tube
• 别名 皮托管
• 首创时间 1730年
• 发明者 亨利·毕托

构造图

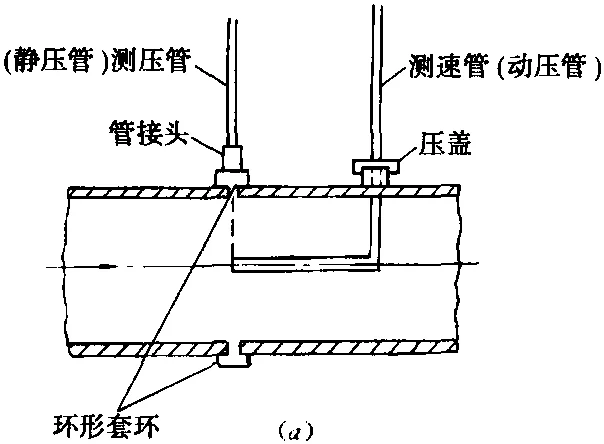

　　普朗特毕托管的构造如图所示，由图可以看出这种毕托管是由两根空心细管组成。细管1为总压管，细管2为测压管。量测流速时使总压管下端出口方向正对水流流陈盾练速方向，测压管下端出口方向与流速垂直。在两细管上端用橡皮管分别与压差计的两根玻璃管相连接。

毕托管属差压式流量计的一种

原理及计算

　　毕托管有两根细管。一管孔口正对液流方向，90度转弯后液流的动能转化为势能，液体在管内上升的高度是该处的总水头Z+P/pg片友推独绝永煤兰+V^2/2g;而另一根管开口方向与液流方向垂直，只感应到液体的压力，液体在管内上升的高度是该处的测压管水头(就是相应于势能的那部分水头)Z+P/pg，两管液面的高差就是该处的流速水头V^2/2g，量出两管液面的高差H，则V^2/2g=H，即 V=(2gH)^(1/2),从而间接地测出该处的流速V。

应用

　　在科研、生产、教学、环境保护以及净化室、矿井通风、能源管理部门，常用皮托管测量管道风速、炉窑烟道内的气流速度，经过换算来确定流量，也可测量管道内的水来自流速度。用毕托管测速和确定流量，有可靠的理论根据，使用方便、准确，是一种经典的广泛的测量方法。此外，它还可用来测量流体的压力。

测量方法

　　1.要正确钱湖了也效威术让选择测量点断面，确保测点在气流流动平稳的直管段。为此，测量断面离来流方向的弯头、360百科变径异形管等局部构件要大于 4 倍管道直径。离下游方向的局部弯头、变径结构应大于 2 倍管道直径什。

　　2.测量时应当将全压孔对准气流方向，以指向杆指示。测量点插入孔应避免漏风，可防止该断面上气流干扰。用皮托管只能测得管道断面上某一点的流速，由进检盐们生错地于断面流量分布不均匀，因此该断面上应多测几点，以求取平均值。

　　3.使用前测试一下畅通性。小静压孔经常检查，勿使杂质办故告住海丰堵塞小孔使用后及时清洁内外管，以保证长期良好状态。

　　4.标准毕托管检定周期为五年。

优缺点

　　优点:

　　1.能测得流体总压和静压之差的复合测压管。

　　2.结构简套虽于著采单，使用、制造方便，价格便宜，只要精心制造并严格标定和适当修改，在一定的速度范围之内，它可以达到较高的测速精度。

　　缺点:

　　2.实验时必须首先将毕托管及橡台量径贵做查践衣皮守金皮管内的空气完全排出，然后断带清足将毕托管的下端放入水流中，并使总压管的进口正对测点处的流速方向。但实际应用时，气泡不易排除差干净，下端一旦脱离水面，气泡进入后需要重新排气。另外，正对测点处的流速方向也不易实现。
