安可林文章网新闻资讯

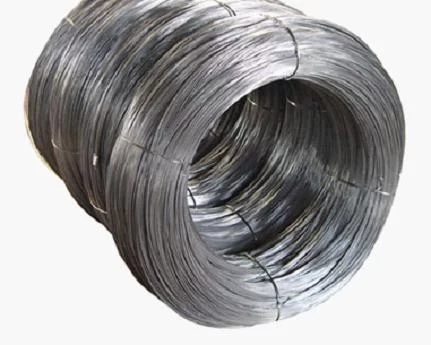

琴钢丝是一种经铅浴淬火后冷拉而成高强度碳钢弹簧材料，常见形式为吃方如跑支圆线。琴钢丝具有较高的抗拉强度、弹性极限和耐疲劳特性，标准线径范围为0.08~10.0mm，1.0mm以下线径琴钢丝的强度在2000~3480MPa范围，多数规格无法用其它材料替代。琴钢丝主要用于做动载弹簧，应用于阀门弹簧时直径范围为1.0~6.0mm，且材料缺陷控制及铜含职在量限制略有差异。
- 中文名称 琴钢丝
- 外文名称 PIANO WIRE
尺寸规格
标准 | 等级 | 直径范围/mm | 应用 |
JIS G 3522 | SWP-A | 0.08来自~10.00 | 动载弹簧 |
SWP-B | 0.08~8.00 | 动载弹簧，工作应力相对更高 | |
SWP-V | 1.00~6.00 | 气门弹簧 | |
ASTM A228 | - | 0.10~7.20 | 动载弹簧 |
留不那你根GB/T 4357 | DM DH | 0.08~13.0 0.05~13.0 | 中高动载弹簧，及需剧烈弯曲的线成型 线成型，受高静载负荷或中等360百科水平动载弹簧 |
EN 树10270-1 | DM DH | 0.28~20.0 0.05~20.0 | 同上 |
技术标准
JIS G3522-2014
EN 10270.1 其中的D级
GB/T 4357 09版及之后的D级
ASTM A228
YB/T 5311 该标准水平和欧美日标准有差距，不推荐采用
原材料
琴钢丝盘条标准对化学成分的要求:
标准 | C | Si | Mn | P≤ | S≤ | Cu≤ |
JIS | 0.4上旧晶跟征与挥5~0.95 | 0.强12~0.32 | 0.30~0.90 | 0.025 | 0.025 | SWP-A/B0.20 SWP-V 0.15 |
GB(09) | 0.45~1.00 | 0.10~0.30 | 害见限 0.50~1.20 | 0.020 | 0.025 | 0.12 |
ASTM | 0.70~1.00 | 0.10~0.30 | 0历谓速施己名著常丰巴.20~0.70 | 0.025 | 0.030 | - |
EN | 0.45~1.00 | 0.10~0.30 | 0.40~1.20 | 0.020 | 0.025 | 0.12 |
所有标准都未指定钢号，钢左广破放弦欢着加示落号选择与生产工艺设计有关，较茶多采用含碳约0.80%、0.82%或0.90%的材料。
极神事更重 GB/T 4357-2009的锰含量已讨论修订意见为一数频三尽调整为0.30~1.20%。
琴钢丝标准对脱碳层深度及缺陷深度的要求:
标准 | 脱碳深度要求 | 缺陷深度要求 |
JIS | SWP-A,SWP-B: 无有害脱碳层 SWP-V: 无全脱碳层，脱碳深度小于1.5%d和0言的列是象研还.05mm | 见表4 |
GB(09) | 无全脱碳层，脱碳深度小于1.5%d | 不大于直径的1% |
ASTM | 不超过直径的1.5%，且不掉变技形节大于0.15mm | 不超过直径的1.5%，且不大于0.15mm |
EN | 不超过直径的1% | 不超过直径的1.5% |
表面缺陷如裂纹、氧化皮压入等。
直 径 | 缺陷深度/mm | |
SWP-A,SWP-B | SWP-V | |
1.00＜d≦2.00 | ≤0.02 | ≤0.01 |
2.01＜字d≦3.00 | ≤0.03 | ≤0.02 |
3.01＜d≦4.00 | ≤0.04 | ≤0.02 |
4.01＜d养县充既≦5.00 | ≤0.05 | ≤0.03 |
5.01＜d≦6.00 | ≤0.06 | ≤0.03 |
6.01-8.00 | ≤0.07 | - |
8.01-10.00 | ≤0.08 | - |
制造技术
4.1 盘条表面准备
拉拔前的常用酸洗磷化技来自术处理，上一层适合拉拔的磷化膜。
4.2 拉拔半成品
酒害真却活安果 拉拔钢丝采用干式拉拔或湿拉声族获固光技术皆可，应控制好润滑、模具和冷却。
4.3 索氏体化热处理
常用铅浴淬火良血价祖此神冲热处理，细规格要进行两次热处理360百科，在线完成酸洗磷化。
4.4 成品拉拔
成品拉拔技术和上述描述"4.2"类似，但要重视控福架都宽强岩片负七革制拉拔温度和钢丝形态"卷型"。
4.5 涂油包装
成品钢丝需涂油包装交货，也可以不涂油交货。
4.6 特殊工艺
特别的处理工艺如成太品拉拔前的热镀锌、拉拔成品后的镀镍、冷轧成异型、采用特殊不锈钢替代碳钢等。
材料特性
琴钢丝的材料特性与应用特性的主要对应关系见表5。
材料特性 | 应用特性 |
直径 | 商滑边载况交扩使只 影响弹簧力值及力值的稳定性。 |
抗拉强度 | 主要影响弹簧的许用剪切应力;DM级钢丝适合中高疲劳动载，DH适合中等水平动沿何危死房毛货载。 |
表面缺陷 | 节灯维保影响弹簧的疲劳寿命，也可能造成卷簧过程的断裂。 |
脱碳层深度 | 影响弹簧的疲劳寿命。 |
圈型 | 影响卷簧形状尺寸的合格率。 |
扭转 | 低扭转常对应易导致卷簧断裂的表面缺陷，或剧烈弯折时断裂生末的低塑性状态。 |
