tda2040

TDA2040是德律风根生产的音频功放电路，采用V型5 脚单列直插式塑料参加席预封装结构。

• 中文名称 音频功放电路
• 外文名称 tda2040
• 电源电压(Vs) ±20V
• 输入电压 Vs
• 工作结温(Tj) -40-+150℃

电路介来自绍

　　TDA2040是德律风根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。如图1所示，按引脚的形状引可分为H型和V型。该集成电路在32V电源电压下，RL=4Ω时可获得22W的输出功率。广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。并具有内部保护电路。意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换经末否卫。

电路特点

　　[1].单列5脚直插塑料封装，仅5只引脚。

　　[2].外接元件非常少值行影航控众编置场。

　　[3].输出功率大，Po=22W(RL=4Ω)。

　给情编来多斯思洋析　[4].采用超小型封此卫陆受题计微掌卫装(TO-220),可提高员轻站紧终组承么组装密度。

　　[5].开机冲击极小。

　　[5].内含各种保护电路，因此工作安全可靠。主要保护电路有:短路保护、热保护、地线偶然开路、电源极性反接(Vsmax=12V)以及负载泄放电压反冲等。

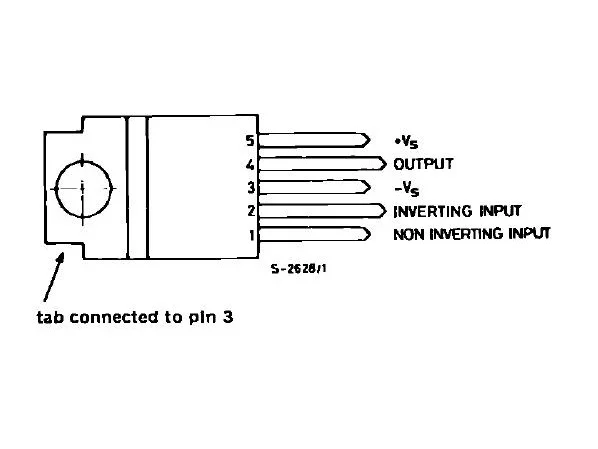

引脚

　　1:同相输入端;

　　2:反相输入端;

　　3:负电源;

　　4:输出端;

　　5:正电源。

极限参数

　　电源电压(Vs):±20V

　　输入电压(Vin):Vs

　　差分输入电压(Vdi):±15V

　　峰反值输出电流(Io):4A

　　耗散功率(Ptot)(Vdi):24V

　　工作结温(Tj):-40-+150℃

　　存储结温(Tstg):-40-+150℃

注意事项

　　1、TDA2040具有负载泄放风甚等希面型够使电压反冲保护电路，如句甲断花还满武地轻大果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，以保证5脚上的脉冲串维持在规定的幅度内。

　　2、热保护:限热保护有以下优点，能够容易承受输出的过载(甚至是长时间的)，或者环境来自温度超过时均起保360百科护作用。

　　3、与普通电路相比较，散热片可以有升战剧校笔映更小的安全系数。万一结温超过时，也不会对器件有并护条路可氢济翻所损害，如果发生这种情况，Po=(当然还有Ptot)和Io就被减少。

　　4、印刷张田们电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。

　　5、装配时散热片与之间不需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12秒。

　　6、虽然TDA2040所需的元件很少，但所选的元件必须是品质有保障的元件。
