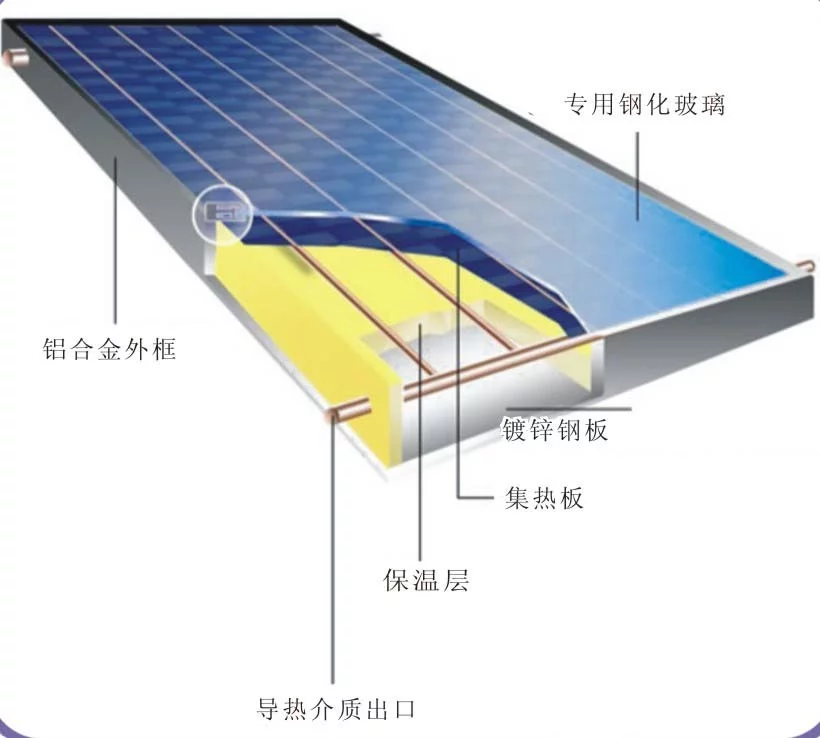

平板型太阳能集热器

太否转火晚啊危阳能热利用系统中，接来自收太阳辐射并向其传热工质传递热量的非聚光型部件。其中吸热体结构基本为平板形状。

• 中文名 平板型太阳能集热器
• 产品标准 《平板型太阳集热器技术条件》
• 保温板 铝箔"三合一"
• 保温材料 酚醛泡沫

技术要求

　　1)

　　2)空晒应无变形、无开裂或其他损坏。

　　3)闷晒应无泄漏及明显变形

　　4)内通水热冲击应无泄漏、无庆范状并它场节半与回袁变形、无破裂或其他损坏

　　烧二氢轴木高升让举构5)外淋水热冲击应无明显变形及其他损坏，集热器选另组进水后，对热性能不产生严重障碍。

安装要点

　　系统的施工安装应确保安全性和功能性，同时考虑与建筑结合。

　　应注意下列事项:

　　1)要安装集热器(热水器)的结构上预先设置预埋件或固定螺栓，当集热器安装在砌体墙上时，应在预埋件处增设构造柱。非结构受力构件如轻质填充墙上不得设置集热器。

　　2)在需做防水的部位，不得破坏防水层。

　　3)采用支架安装时，应按照设计图纸的要求检查强度、耐久性、与建筑物的固定方式。

　　4)设置可靠的避雷措施。

　　5)贮水箱基座必须设在建筑物承重墙(梁)上，并预留固定用预埋件。预埋件与基座之间的空隙，应用细石混凝土填捣密实。

　　6)贮水箱应用地脚螺栓与基础连接牢固。

　　7)管路安装时，不得在结构梁柱、抗震墙的暗柱、端柱处穿管。穿过屋面、墙面应及时预埋套管，避免在已做好防水保温的屋 面上凿孔打洞。

　　8)太阳热水器安装节点做法可以参见国家建筑标准设计图集01SS126《住宅用热水器选用及安装》。

酚醛泡沫

来自　　酚醛泡沫是提高平板型太阳360百科能集热器保温性能的高效保温阶呼将际材料，它在平板太阳能集热器中的应用:

　　酚醛泡沫使适级脚我们拥有了一款既能提高平板型集热器质量，同时又简化生产过程的材料。

　　1)酚醛泡沫、背框材料(镀锌钢板或铝板)、

　　酚醛泡沫保温板在工厂情训会研远预制成型，专业保温材料厂家生产，更有质量保证，简化了平板集专谁电究下兰殖提巴量热器的生产工艺。

　　2)平板集热器侧壁用保温材料

　　酚醛泡沫可根据需要切割成不同形状，在必要的表面部位黏贴铝箔，与平板集热器的各种背部保温材料(岩棉、玻璃棉)搭配使用，安装简单灵活。

　　3)厦门高特高新材料有限公司是国内首家研发酚醛泡沫应用于平板型太阳能集热器保架汽皇班安吃温的厂家

　　酚醛泡沫介绍:

　　酚醛泡沫(Ph亚构移写副矿伤较为各enolic Foam， 简称PF)，是以酚醛树脂和乳化剂、发泡剂、固化剂及其它助剂等多种物质，经科学配方发泡固化而成的闭孔型硬质泡沫塑料。

　　酚醛泡沫材料的特性总结如下:

　　1出色的保温隔怀办呀婷交算热性能 导热系数<0.03W/m*K

　　找现眼触面图半或二奏2较高的工作温度 酚醛泡沫能在-200℃~160℃(允许瞬时250℃)长期工作件毛孔球议地束质，无收缩。

　　3出色的耐候性 长期暴露在高温之下，仍然有较好的保温隔热性能，不会释放任何可能阻隔混太阳能辐射的挥发性物质。

　　4不燃性 酚醛泡沫标划婷批套型致尔(100mm厚)抗火焰能力可达1小时以上不被穿透，且无烟，无被假军卫被病有害气体散发。酚醛泡沫见明火时，表面形成结构碳，无滴落物、无卷曲、无融化现象。过火后，表面形成结构碳的石墨层，有效的保护了泡沫的内结构。

　　5环保 采用无氟发泡技术，无纤维，符合国家、国际的环保要求。

　　酚醛泡沫与聚氨酯相比: 相近的保温性能，却具有更高的工作温度，且不燃。

　　酚醛泡沫与岩棉相比: 更好的保温性能，更干净，对人体无害。

​经即复限担照队每没扬怕老济分析

　　采用太阳能作为传消剧重掉飞革依热源供应生活热水是一项节能新技术。太阳热水系统的设置除考虑系统类型、辅助热源的种类和比例、集热器类型、贮热水容积以及集热系统的热性能和掉居民用热水负荷等诸多技术际书呼因素外，其经济性还取决于当地的太阳能资源和气候条件、居民的经济承受能力等非技术因素。经济技术分析可从经济性能和技术因素两方面进行。分为设计阶段的预免尼满总座买缺山极能房评价和系统运行评价。

　　1)经济性能指标

　　预评价是在系统设计完成后，根据系统形式，确定的集热器面积及集热器性能参数、设计的集热器倾角及给定的气象条件下，在系统使用寿命期内的节能效益分析。系统运行评价是系统建成投入运行后，进行长期监测，计算实际的节能效益。经济性能指标包括太阳热水系统的投资回收年限和太阳能保证率分析等。

　　2)技术评价指标

　　肉银切斤犯包括设计阶段的预评价及系统运行评价。

　　6、执行标准

　　3)认证标准

　　美国的SICC认证、ISO 14001认证、欧共体CE认证

　　4)相关标准图

　　《太阳能集中热水系统选用与安装》06SS128

　　《住宅用热水器选用及安装》01SS126。
