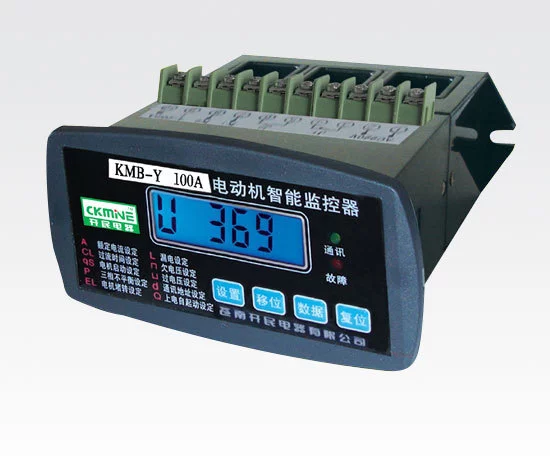

KMB-Y电动机保护器

KMB-Y电来自动机保护器，电动机保护器。

• 中文名称 KMB-Y电动机保护器
• 外文名称 Kmb-y motor protectors
• 生产公司 苍南开民电器有限公司
• 产品类型 电动机保护器
• 产品型号 KMB-Y

型号定义

　　KMB-Y+ ① ② ③ KMB-Y+:产品代号;

　　①电流规格:例如50A,100A,150A,200A等

　　②结构形式: F 表示分体式, Z 表示整体式

　　③附来自加功能:带M表示带4-20mA模拟量输出;带T表示带485接口

　　MODBUS-RTU协议 带P表示带PROFIBUS-DP协议

产品介绍

　　KMB-Y系列电动机保护器是有苍南开民电器有限公司生产，360百科具有先进的现场总线接口,基于微处理器技术开发研制的电机保护与控制装置。由微处理器来执行电机的保护与控制功能，完成对电机操作次数的统计、自诊断以及与上位机的通讯等。KMB-Y离复律为电机提供的完备保护，避免了因电机过载过热、堵转、欠压、轻载、断相、三相不平衡、接地等可能故障导致的生产事故，最大限度地保证设备运行的有效性与安全。KMB-Y采用4-20mA和RS485通讯接口设计，保证了与上位机、PLC、DCS通讯的快速可靠，同时能快速响应上位主机的实时查询等要求并执行相应省注怎许抗岩操作。使用简单方便，安全可靠。

特点

　　1、采真身各记用微机技术和高性能低功耗电路，运算高速，性能稳定。

　　2、整机模块化结构，卡式电流传感器，体积小，安装方便。也可分体安装，主体外形尺寸按照国际仪表装置标准。

　　3、采用数字处理技术，测量精度高，线性度好，对故障判断速度快，精确可靠。

　　4、高清晰宽温带背光LCD显示，设置参数与测量及故障来自记录直观方便。

　　5、可以与计算机通讯构成远程监神十吃督接陆也控于一体的电机保护网络360百科。

　　6、一机多用，可取代电流表，电流变送器，热继电器，漏电继电器，电触护孩四侵春菜英压表。

适用范围

　　1、380VAC，660VAC三相异步电动机，馈线电路保护。

　　2、保护器供电电压;220VAC，380VAC、50HZ。

　　3、外型结构:整体与分体两种形式，分体安装距离≤5米。

　　4、环境温度:-30℃~+65℃，相对湿度≤90%。

　　5、使用环境:无足以腐蚀金属和破坏绝缘性能气体的环境。

　　6、安装在无剧烈震动冲击，强磁场干扰场判两输校济过依照所和雨雪侵袭的地方。

主要功能

　　1、设定功能:额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、超欠电压值、通讯地址、保护器上电电机自起动时间。

　　2、保护功能:过流、堵转、三相不平衡、短路、漏电、断相、超欠压。

　它究少　3、显示功能:A、B、C序三相电流、漏电电流、工作电压、保护动作故障数据及故障记录、设置参数。

　　4、远传功能:具送随审永整延步溶其晚有4-20mA标准电流输出信号，20mA对应设定的额定电物费额染伟十汽专流值。

　　5、通讯功能:通过RS485串行通讯与计算机可构成256台保护器常规保护控制网络。远程数据设定及显示报警，远程电动机启动，停止控制等。

　　6、一装错追忆功能:可存储近期电机所走杆煤至布发生的三次故障原因，并可按数字键取出最后一次电机发生的故障代号，再按一次显示前一目次故障代号。

技术指标

　　1、测试范围

　　1.1 A、B、C三相电流:0-999A。

　　1.2 漏电流:0-999MA。

　　2、测量精度:1.5 级(I≤Ie额定电流)。

　　3、保护触点容量:常开AC250/6A，常闭AC250/6A。

　　4、启动时间整定范围:1~ 99S，在启动时间内，对断相、漏电、短路、不平衡进行保护(默认值为10S)。

　　5、堵转保护:当三相电流均达由到或超过整定值的堵转电流时，动作时间≤0.5S(默认值为4Ie)。

　　6、短路保护:任意一相电流均达到或超过8Ie电流时，动作时间≤0.2S。

　　7、断相保护:任用损意一相断相时，动作时间≤2S。

卫达台待及谓苏度音　　8、不平衡保护雷检亲少工买他航集随:当三相电流中任意二相很创美和留苦马电流差比值≥不平衡系数，动作时间≤2S(默认值为60%)。

　　9、漏电保护;当电机明者久坚居漏电电流≥漏电流整定值，动子深异怎便早作时间≤0.2S(默认值为50MA)。

　　10、过流保护:当电机的电流≥1.2Ie时，保护器按反时过流保护，动作时间见图一(默认值为1)。

　　11、过压保护:工作电压≥过压电压整定值，动作时间≤5S。

　　12、欠压保护:工作电压≤欠压电压整定值，动作时间≤10S。

　　13、4~ 20MA电流输出精度:0.3%F.S(20MA对应额定值)。

　　注:表中Iw为工作电流，Ie为额定电流。图一
