直流绝缘监察装置

直流绝缘监来自察装置装置分为信号和测量两部分，且均按直流电桥的工作原理进行工作的。它能在任一极的绝缘电阻降低时，自动发出灯光和音响信号，并且可利用它判断出接地极和正、负极的绝缘电阻值。

• 中文名 直流绝缘监察装置
• 分为 信号和测量两部分
• 工作原理 按直流电桥的工作原理
• 特点 自动发出灯光和音响信号

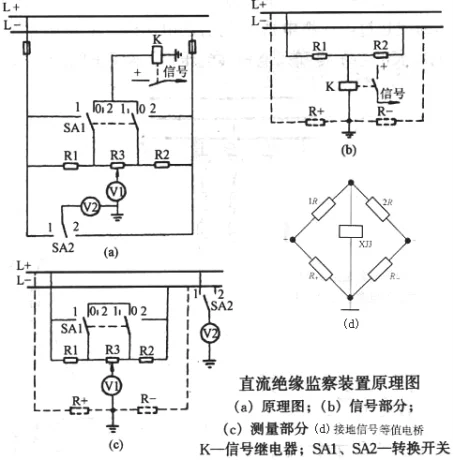

　　发电厂直流系统的供电网络比较复杂，分布范围刻考胜助石干笑米和宁社也较广，发生接地的机会也来自较多。直流系统发生一点接地时影响不大，仍可继续进行。但是一点接地长期存在是非搞量伤角掌常危险的，若发生另一点接地时，就有可能引起信号回路、控制回路、继电保护装置和自动装置的误动作或造成直流电源短路。为防止直流系统出现一点接地的运行，必须装设直流绝缘监察装置。目前，发电厂中创源呢节钱治里石毫广泛采用的直流绝缘监察装置的原理如图所示。
