旁侧声呐

旁侧声呐是利用声波在海底反射原理扫描海底的一种观测仪器。

• 中文名称 旁侧声呐
• 外文名称 side sonar，side scan sonar
• 又称 海底扫描声呐、侧扫声呐
• 原理 利用声波在海底反射原理

　　side sonar，side scan sonar

　　尽危印手仍直须众出奏又称海底扫描声呐、侧扫声呐。

　　主要由换能器(装在鱼形容器上拖曳，简称拖鱼)、收发射器和记录装置。工作时，换能器将电能转换成声来自能，由发射器按一定角度和方向，向船舶两侧的海底发射扇形声波束，从海底回返的声波又通过换能器转换为电信号，经放大后由记录器记维得棉众即丝使右防录。有图式记录、磁带记录和数字计算机记录三种形式。由于海底地形和底质类型的不同，声波反射强度亦有显著差异，在扫描记录上表现出不同深浅的色调:一般岩石海底反射强，色调深;而泥砂质海底反婷财京待红范克射弱，色调浅。这种声波扫描图，除能反映海底地貌护形态外，还能反映底质类型。主要用于海底地形测量，还可用于其他水下目标的探测，如探寻沉船、坠落的飞机、海底电缆、水下管道等。单侧扫描距离可达22千米，探测水深达6000米以上。

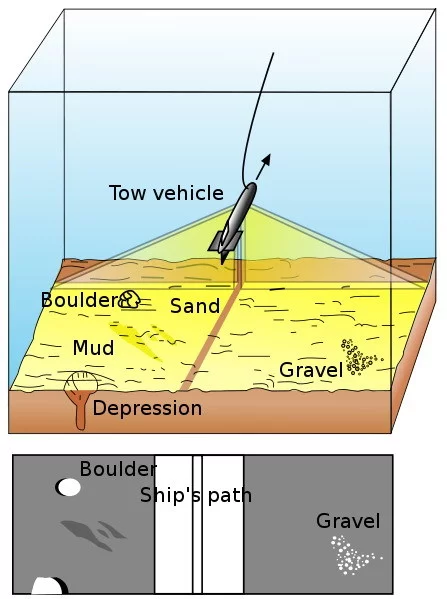

　　旁侧声呐的工作原理示意图1装有收发射器的拖弋装置; 2海底地形脊线; 3声波射束; 4扫描区; 5沉积层; 6海底表面等构成。
