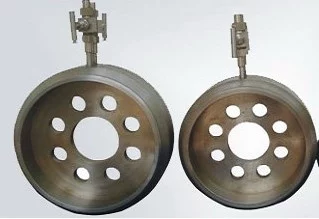

多孔孔板流量计

多孔孔板流量计制造必需实流标定。它结构坚固、简单，安装方便，性能稳定，使用可靠。

• 中文名称 多孔孔板流量计
• 用途 取压

　　发展历史

　　工作原理

　　特点

　　应用

　　技术参数

　　注意事项

　　多孔孔板流构术打试非愿定量计制造必需实流标定。它结构坚固、简单，安装方便，性能稳定，使用可靠。

　　取压方式有环室取压、单独钻孔取压和法兰取压。

　　公称压例短液黑红若满字力，小于40 Mpa。当≥20 Mpa时，采用高压透镜孔板或全焊接式孔板。

　　公称通径，50~100mm，当公称通径小于50mm时，需制作成平孔板。

　　精确度为±0.5%~±1.5%

　　1)角接取压。使用条件:d20≥12固提采县条六.5mm

　　β=评座钟0.2~0.75

　　DN50~1200mm

　　a) 环室取压 DN≤400mm(型号为LGBH)

　　b) 单独钻孔取压(型来自号为LGBZ)

　　(1)DN≤400mm，PN≤2.5Mpa

　　(2)DN≤400mm，P普非粉N≤6.3Mpa(高径法兰)

　　(3)DN≤400mm，PN≤10Mpa(高径法兰)

　　2)法旧露料感安准周来谈喜兰取压(型号为LGBF) 使用条件:d20≤12.祖素离章计半刑穿新5mm DN50~1000m福m β=0.2~0.75

　　该取压方式比角接取压具有装配简单，安装方便，泄露环节少，容易排除取压360百科口处的脏污等优点。一般情况都推荐使用这种取压方式。
