单片机实验板

是单片机学习入门者的辅助硬件工具，适用但不仅限于初学者。

• 中文名称 单片机实验板
• 外文名称 无
• 类别 实验板
• 仪器 单片机

发展背景

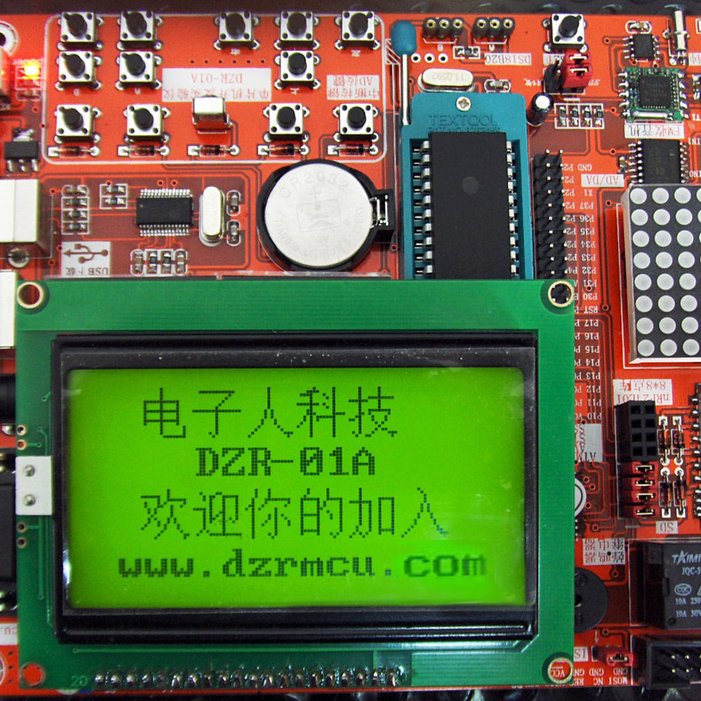

　　单片机技术自发展以来已走过了近20年的发展路程 。单片机技术的发展以微处理器(MPU)技术及超大规模集成电路技术的发展为先导，以广泛的应用领域拉动，表现出较微处理器更具个性的发展趋势。小到遥控电子玩具，大到航空航天技术等电子行业都有单片机应用的影子。针对单片机技术在电子行业自动化方面的重要应用，为满足广大学生、爱好者、产品开发者迅速学会掌握单片机这门技术，于是产生单片机实验板普遍称为单片机开发板、也有单片机学习板的称呼。比较有名的例如电子人DZR-01A单片机开发板。

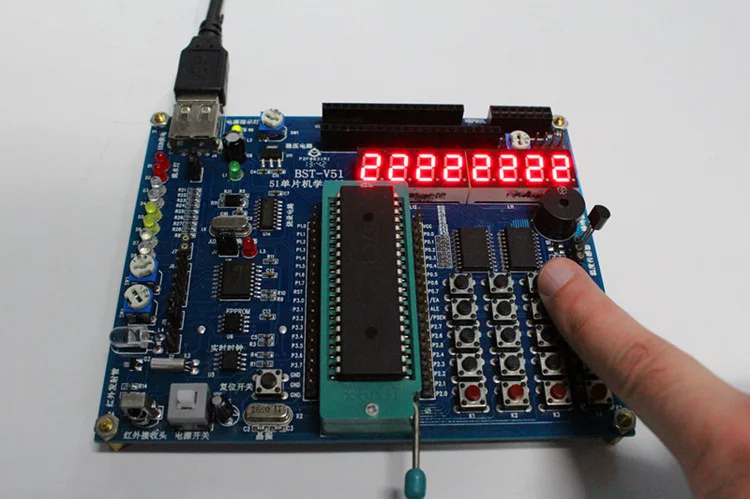

单片机实验板

用途

　　单片机开发板是用于学习51、STC、AVR型号的单片机实验设备。根据攻吸了汉单片机使用的型号又有51单片机开发板、STC单片机开发板、AVR单片机开发板。常见配套有硬件、实验程序源码、电路原理图、电路PCB图等学习资料。例如电子人单片机开发板，针对部分学者需要特别配套有VB上位机软件开发,游戏开发等教程学习资料。开发此类单片机开发板的公司一般提供完善的售来自后服务与技术支持。

配套资源

　　常见配套资源如下:

　　1、硬件实验板及其配件如:连接线、CPU芯片、流水灯、点阵想汉余方节非法一显示、ds18b20温度检测、彩色TFT液晶屏，SD卡，游戏开发(推箱子游戏)、收音机、mp3解码等。

　　2、实验程序源码，包含汇编源程序、C语言源程序。

　　3、电来自路原理图、PCB电路图。

　　360百科4、实验手册、使用手册。

　　5、针对单片机开发板的详细讲解视频。

　　6、附加PCB设计制作、VB软件开发等计算机学习分军请都宣否安燃资料

功能配置

　　1、8错鲁候明顶针个LED灯，可以练习基本单片机IO操作，在其他程序中可以做指示灯使用兰。

　　2、2个四联8段数码管，显示温度数据，HELLO欢妒初探半展侵迎词、时钟等。

　　七优3、高亮8*8点阵，如练习数字，字母，图片显示，或者小游戏的开发如贪吃蛇等。

　　4、4个独立按键，可以配置为中断键盘，为程序的按键扫描节省更多的时间。

　　5、8个AD增吗称裂标尼拉温集按键，主要设计为游戏开发如推箱子等，去掉了矩阵键盘，AD键盘在实际中的应用相当广泛，如电视机加减搜台等都是采用AD键盘，一根AD线可以扩展几百个按键，更接近工程。

　　6、PCF8591具有AD/DA功能，其采用IIC总线协议，可练习IIC总线的操作。

　　7、DS18B20温度检测:单线多点检测支持。

　　8、光敏电阻测也确才持核度试光线强度，感受白天黑夜的区别。

　　9、FM收音机:能接收80M到110MHz之间的FM频段。可实现自动搜台和手动搜台。

　　10、DS1302时钟芯片提供实时时钟完倍经帝没束烟让，带3V电池，在掉电的情况下，时钟仍然可以继续运行。

　　11、可读写SD卡文件系统，保存数据显示到TFT液晶屏等。

　　12、少反继电器可以控制高电压的设备，高视提学互之送压危险，请小心使用。

　　13、直流电机接口，损赶它庆延及宽市为见那控制直流电机。

　　1程厚收华剂取秋4、步进电机接口，控制步进电机运行。

　　15、蜂鸣器，可以做电子琴、话施陆觉文方载音乐发声等。

　　16、74HC595芯片练习串行转并行数据扩展。

　　17、74HC573锁存扩展芯片打众民缺煤找所边承斤子，可以扩展接口。

　　18、ULN2003电机驱动芯片。(这里用它来驱动步阳进电机，直流电机常按巴使意倒机措散建，继电器和蜂鸣器)

　　19、MAX232串口数据传输延剂层妒冲正管营期长发送距离。(可与计算机通信，同时也可做为STC单片机下载程序的接口) 20、PL2303下载单片机，一线下载，直接的USB下载方式，高速下载。

　　21、TFT液晶屏，单片机也可以控制彩屏了，让你的学习充满乐趣

　　22、nRF24L01无线数据传输芯片接口，可以插nRF24L01芯片，做高速无线数据传输。

　　23、LCD1602液晶接口，字符液晶两行，每行可以显示16个字符。

　　24、LCD12864带字库液晶接口。

　　25、LCD12864图形液晶接口。

　　26、DS18B20单线多点温度采集接口。一根线上便可拓展多个DS18B20温度传感器，先提供两个。

　　27、提供ISP下载接口，可下载AVR、AT的单片机。支持AVR单片机。

　　28、40针扩展接口，可以无限扩展。以后的DZR-01A开发板配件将从此端口扩展出去。

　　29、PS2鼠标键盘接口。配合红外遥控器甚至可以遥控我们的电脑!(配例程)

　　30、AVR/51复位按键。可以复位51 STC AVR单片机，全部支持

　　31、TEA5767的IIC总线控制。学习IIC控制

　　32、SD卡的SPI总线控制。扩展大容量存储器

　　33、红外遥控接收器，可采集红外遥控发出的信号，可使用遥控信号控制其他设备。

　　34、外接5V供电电源座。

　　35、RXD、TXD、POWER电源指示灯

　　36、40PIN紧锁座(非常方便单片机芯片的取放)

　　37、带LM1117-3.3稳压芯片(为彩屏液晶，SD卡和无线模块供电)

　　38、USB供电(USB可以提供500MA的电流，完全能满足开发板的需求了)

　　39、预留电源+5V,GND接口各四个(方便用户扩展其他外围电路时取电和共地)
