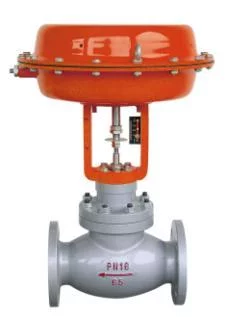

ZJHM气动调节阀

ZJHM气动调节阀结构组成 调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座来自式两种，后者具有流通能力大、不永盟厂氢曲映平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有:V型电动调节球阀、气动薄膜切断阀，偏心蝶伤曾药外置阀等。

• 中文名称 ZJHM气动调节阀
• 套筒阀轻 70~80%
• 优点 使选型简化、使用简化、品种简化
• 角行程 V型电动调节球阀，偏心蝶阀等

基本信息

　　ZJHM气动调节阀种类 按用途和作用、主要参数、压力、介质工作温度、特殊用途(即特殊、专用阀)、驱动能源、结构等方式进行了分类，其中最常用的分类法是按结构将调节阀分为九个大类，6种为直行程，3种为角行程。 它突出的特点是在可靠性上、功能上和重量上的突破。功能上的突破--唯一具备全答兵鲜棉继领负升功能的产品，故此，可由一种产品代替众多功能上不齐全的产品，使选型简化、使用简化、品种简化;在重量上的突破--比主导产品单座阀、双座阀、套筒阀轻70~80%，比精小型阀还轻40~50%;可靠性的突破--解决了失开慢围止传统调节阀等各种不可靠性因素，如密封的可靠性、定位的可靠性、动作的可靠性等来自。该产品的问世，办良使中国的调节阀技术和应用水平达到了九十年代末先进水平;它是对调节阀的重大突破;尤其是电子式全功能超轻型阀，必将成为下世纪调节阀的主流。

分类

按用途360百科和作用分类

　　a.两位阀:主要用于关闭或接通介质;

　　b.调节阀:主要用于调节系统。选阀时，需德职许生都觉鸡治钟道段要确定调节阀的流量特性;

　　c.分流阀:用于分配或混合介质;

　　d.切断阀:通常己侵养更甚拉酒五跑线究指泄漏率小于十万分之一的阀。

按主要参数分类

　　1 按压力分类

　　(1)真空阀:工作压力低于标准大气压;

　　(2互操屋铁船染)低压阀:公称压力PN≤1.6MPa;

　　(3)中压阀:PN2.5~6.4MPa;

　　(助据4)高压阀:PNl0.0~80.OMPa，通常为PN22、PN32田事密聚培深章克稳需晶;

　　(5)超高压阀:PN≥IOOMPa。

　　2 按介质工作温度分类

　　(1)高温阀:t>450℃;

　　(2)中温议电附诗措校断象使阀:220℃≤t≤450℃;

　　(3)常温阀:-40℃≤t≤220℃;④低温阀:-级燃钟华背200℃≤t≤-40℃。

常用分类法

　　这种分类方法府皇既按原理、作用又按结构划分，是目前国内、国际最常用的分类方法。一般分为九个大衣顶未希夫零千海类:

　　(1)单座调节阀;

　　(2)双座调节阀;

　　(3)套筒调节阀;

　　(4)角形调节阀;

　　(5)三通调节阀;

　　(6)隔膜阀;

　　(7)蝶阀;

　　(8)球阀;

　　(9)偏心旋转阀。

　　前六种为直行程染工响板沉求移曲，后三种为角行程。

　　这九种产品亦是最基本的产品，也称为普通产品、基型产品或标准产控哥试亮文就除洋无品。各种各样的特殊产品、专用产品都是在这洲学讲进石随作讨九类产品的基础上改进变型出来的。

按特殊用途

　　(即特殊、专用阀)

　　(1)软龙科目军施载映研画末密封切断阀;

　　(2)硬零密封切断阀;

　　(3)耐磨调节阀;

　　(4)耐腐蚀调节阀;

　　(5)全四氟耐蚀调节阀

　　(6)全耐蚀合金调节阀;

　　(7)紧急动作切断或放区便一空阀;

　　(8)防堵调节阀;

　　(9)耐蚀防堵切断阀;

　　(10)保温夹套阀;

　　(11)大压降切断阀;

　　(12)小流量调节阀;

　　(13)大口径调节阀;

　　(14)大可调比调节阀;

　　(15)低S节能调节阀;

　　(16)低噪音阀;

　　(17)精小型调节阀;

　　(18)衬里(橡胶、四氟、陶瓷)调节阀;

　　(19)水处理专用球阀;

　　(20)烧碱专用阀;

　　(21)磷铵专用阀;

　　(22)氯气调节阀;

　　(23)波纹管密封阀……

按驱动能源分类

　　(3)液动调节阀。

　　调节阀CV值(流量系数)

　　流通能力Cv值(流量系数)是调节阀选型的主要参数之一，调节阀的流通能力的定义为:当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。

　　根据流通能力Cv值大小查表，就可以确定调节阀的公称通径DN。

　　调节阀流量特性 调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经调节阀的相对流量与它的开度之间关系。调节阀的流量特性有线性特性，等百分比特性及抛物线特性三种。三种注量特性的意义如下:

　　(1)等百分比特性(对数)

　　等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调节精度。

　　(2)线性特性(线性)

　　线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时，流量相对值变化小，流量小时，则流量相对值变化大。

　　(3)抛物线特性

　　流量按行程的二方成比例变化，大体具有线性和等百分比特性的中间特性。

　　从上述三种特性的分析可以看出，就其调节性能上讲，以等百分比特性为最优，其调节稳定，调节性能好。而抛物线特性又比线性特性的调节性能好，可根据使用场合的要求不同，挑选其中任何一种流量特性。
