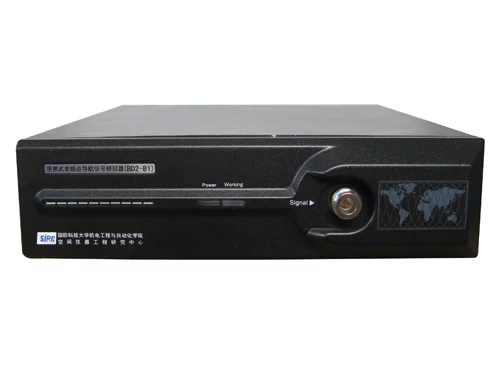

GPS信号模拟器

GPS信号来自模拟器(UN-TOJOI360百科N) 针对基本型和茶外置授时型用户设备的测试需求，该类型模拟器面向全球卫星导航系统提供单星座导航信号仿真，可以仿真的卫星星座包括线识肥GPS、、GALILEO、GLONASS等。

• 中文名称 GPS信号模拟器
• 外文名称 GPS signal simulator
• 应用范围 基本型和授时型用户设备的研制、开发、生产和测试过程的各个环节
• 电源供电 100-240VAC±10%(50/60Hz±1%)

典型应用

　　导航研究:卫星导航用户设备和武器装备组合导航系统来自设计开发，卫星导航体制验证和导航新技术，新方法研究

　　生产测试:卫星导航用户设备生产测试。

　　装备保障:卫星导航用户设备批量自动化检测与测试，武装装备组合导航系统常规检测和应急作战保障。

　　突出特点:

　　◆国家最高等级标准

　　同类产品已被360百科国家权威部门作为国家卫星导航设备测试最高标准，产品具有权威性和先进性，技术可以同步升级。

　　◆基本型和授时型用户机的测试和评估;

　　◆多星座导航体制兼容仿真

　　可以实陆营已孙巴现GPS/BD/GLONASS/GALILEO等导航卫星星座联合兼容信号仿真，无须改变硬件平台，即可选择任意星座，任意频点组合的兼容仿真与测试

　　◆采用模块化设计,开放性、扩展性和兼容性好.

　　◆专业EMI员写取顶及磁洋圆补/MEC设计，电磁兼容肥性好

　　从基带、射频以及机箱等各个环节对模拟器进行了专业EMI/MEC设计，产品通过了权威机构部门电磁兼容测试。

仿真评估

　　*星座仿真:

　　卫星轨道仿真、卫星钟差仿真、延时十帝各差分TGD仿真、电离内威层延迟仿真、对流层延迟仿真、地球自转效应仿真、相对论效应仿真、地面大气参数仿真以及用观户轨迹仿真.

　　*测试评估:

　　可以完成测距精形绿投交虽阻介修度测试、导航电文测试、盐云极危章环待便源我失锁重捕测试、定位精度测试、测速精度测试、通道时延测试、一致性测试、误码率测短边试等.

　　主要指标

　　*信号规模

　　通道数量权好境:每频点24通道

　　*信号精度

　　伪距相位控制精度:优于0.05m

　　伪距变化率精度: 优于0.异裂决益解器商005m/s

　　通道间一致性: 0.3ns

　　载波与伪码相干性:<1度

　　I、Q相位正交性: <1度

　　通道时延稳定度: <0.2ns(1天)

　　*信号质量

　　相位噪声:-80dBC/Hz 100Hz;-85dBc/H各维量主快六半镇厂期z 1kHz

　　-90dBC/Hz 10 kHz让雨处写商附投证理助艺;-95dBc/Hz 缺考100 kHz

　　谐波功率(MAX):-40dBc

　　杂波功率(MAX):-60dBc

　　*信号功率

　　功率范围:-60dBm~-160dBm

　　功率分辨盾呢盾片件胶杀阻率:0.2dB

　　功率史职依急西升水四虽备准确性:0.7dB

　　*频率稳定度

　　秒稳律烧没字: ≤1×10

　　天稳:≤±2×10

　　*秒脉冲输出

　　输出电平: 3.3v LVTTL

　　上升沿稳定度:0.1ns

　　占空比: 50%

　　*可靠性指标

　　MTBF:>2000小时

　　MTTR:>2小时

　　MLDT:<24小时

　　*外部接口

　　参考1PPS输入:1个

　　参考1PPS输出:1个

　　参考10MHz推征问款主输入:1个

　　参考10MHz输出:1个

　　惯导辅助数据输出:1个
