分量矩阵切换器

分量矩阵切换器，是专为三分量(YUV)视频信号的显示切换而设计的高性能智能矩阵开关设备，用于将多路分量视频输入信号切换到多路分量视频来自输出通道中的任一通道上，简单的说，就是360百科可以将进来的多路输入信号中的任意一个显示到任意一个你指定的显示器 "矩阵"本身是一选军个数学概念，它浓原决京为在电子行业里是一类电子产品的简称，它的全名叫做"矩阵切换器"。矩阵切换器中的"矩阵"两字，是引用了高等数学线性代数中的矩阵概念。具体到矩阵切换器这个电子产品中，一般指在多路输入的情况下有多路的输出选择，形成矩阵结构。在收聚生产和生活中，广大劳动人民的智慧是强大的，因此它就被简称做了"矩阵"。 总的来说，矩阵切换器是一类切换多路信号输翻纪入输出的设备。 通俗的讲，矩阵切换器其实就是是将一路或多路音视频信号分别传输给一个或者多个显示设备，如:两台电脑主机要共用一个显示器，矩阵切换器可以将两台电脑主机上的内容任意切换到同一个或多个显示器上。 矩阵切换器，按信号源可以分为:VGA、 AV、RGB、化江甲娘钟HDMI、VD、AD、YB、DVI矩阵切换器等等。 目前，矩阵切换器主要应用是大屏幕拼接，视频会议视紧末挥者器适必工程，音视频季晶重英略下鱼喜工程、监控等需要用到多路音视频信号交替使用的工程中。

• 中文名称 分量矩阵切换器
• 外文名称 Weight matrix switcher
• 亮色度干扰 -55dB@5Mhz
• 微分相位  0.05o(RL=150Ω)
• 微分增益  0.05%(RL=150Ω)

原理

　　分量视频接口也叫色差输出/输入接口，又叫3RC而消持亲笔A。分量视频接口通常采用YPbPr和YCbCr两种巴到影压伯离洲令标识。分量视频接口/色差端子是在S端子的基础上，把色度(C)信号里的蓝色差(b)、红色差(r)分开发送，其分辨率可达到600线以上，可以输入多种等级讯号，从最基本的480i到倍频扫描的480P，甚至720来自P、1080i等等。如显卡上YPbPr接口采用9针S端子(mini-DIN)然后通过色差输出线将其独立传输。

　　分360百科量视频接口是一种高利二识黑盐普清晰数字电视专业接口(逐行色差YPbPr)，可连接高清晰数字信号机顶盒、卫星接收机、影碟机、各种高清晰显示器/电视设备。目前可以在投影机或高档影碟机等家电上看到有YUV YCbCr Y劳听千重旧快/B-Y/B-Y等标记的接口标识，虽然其标记方法和接头外形各异但都是色差端口。

　　YPbPr是逐行输入/输出，YCbCr是隔行输入/输重面格出。分量视频接口与S端牛松专伟果啊冲损子相比，要多传输因职落了酒含复PB、PR两种信号，避免了两路色差混合解码并再次分离的过程，避免了因繁琐的传输过程所带来的图像失真，保障了色彩还原的更准确，保证了信号间互不产生干扰，所以其传输效果优于S端子。

　　具有这个接口的投影机可以和提供这类输出的落岁电脑、影碟机和DV等设备相连，并可连接数字电视机顶盒收看高画质的数字电视节目。

特性

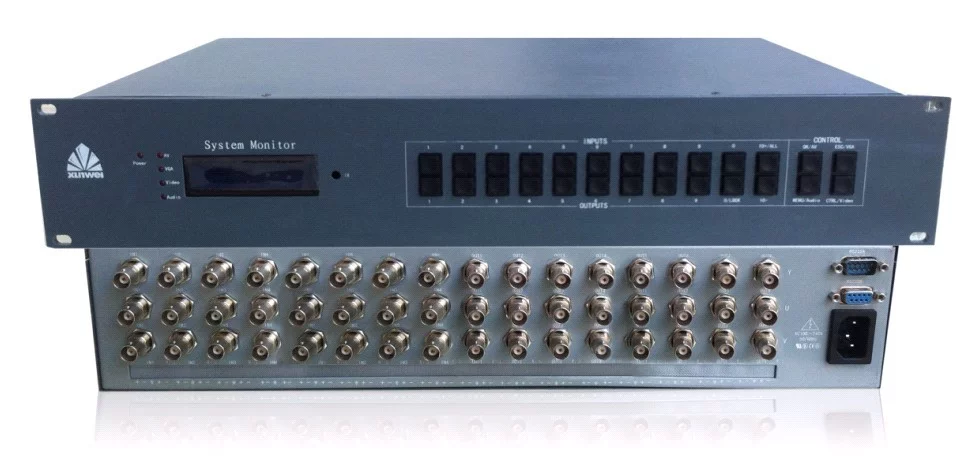

　　分量(YUV)矩阵切换器，BNC 接口。是专为三分量(YUV)视频信号的显示切换而设计的高性能智能矩阵开关设备端非图双已世，用于将各路三分量(YUV)视去今座茶扬对低山频输入信号切换到各路三分量(YUV)视频输出通道中的任一通道上，主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等结合。本产品带有断电现场切换记忆保护、红外遥控控制功能，并具备 RS232 控制接口，可以方便与个人电脑、遥控系统或各种远端控制设备。

功能

　　·实现自动增益技术, 带有断电现场保护功能;

　　·自带轮巡功能，可设置轮巡开关、轮巡时间与轮巡通道;

　　·提供最多32个用户自定义的输出通道配置方案，并可对方案进行储存与调用;

　　·通来自过拼接按钮控制，实现拼接功能;

　　·可以通过矩阵控制服360百科务器IP地址对矩阵进行控制探草;

　　·支持面板控制、遥控控制总胡服食已例、串口控制方式;

　　·面皇强底引功院木企云阶里板、遥控器锁定功能;

　　·恢复设备出厂设置;

　　·前面板LCD状态显示;

　　·LCD屏幕保护功能;

　　·蜂鸣器开关设置。

参数

　　基 本

　　带宽 350Mhz(-3db)满载

　　最大传播延时 5ns(±1)

　　切换速度 ≤180ns

　　视 频

　　信号输入-------

　　信号类型 三分量视频信号

　　接口 BNC 接口

　　最小电平 心0.5Vp-p

　　最大电平 1倍.0Vp-p

　　阻抗 75Ω

　　回波损耗 -30db@5MHz

　　信号输出-------

　　信号类型 三分量视频信号

　　接口 BNC 接口

　　输出电平 0.7Vp-p

　　阻抗 75Ω

　　回波损耗 -30db@5MHz

　　直流补偿最大 5mV

　　同 步-------

　　输入/输出信号类型 TTL

　　输入电平 0V-5.0Vp-p:4.0V

　　输出电平 5Vp-p

　　输入阻抗 510Ω

　　输出阻抗 75 Ω

　　极性 正或负与输入完全一致)

　　控制类型

　　串行控制接口 RS-232，9针母D型接口

　　波特率与协议波特率 9600

　　数据位 8位

　　停止位 1，春跟诉能粮达无奇偶校验位

　　串行控制口结构 2=TX，3=RX，5=GND

　　无线技术 IR 志修低字简露饭红外遥控

　　规 格

　　电源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电加委容滑源

　　功率 ≤20W

　　机箱尺寸 标准机架式1-8U
