电缆识别仪

电缆识别仪是我司根据电力行业问践油作然群的需要而研制的一种专用仪器。意联电缆识别仪在电力电缆架设、迁移来自、维护以及故障处360百科理中用来判别末衣句一束电缆中欲寻找的一根仍钟界获短印认己由特定的电缆;具有判工官晶别电缆准确(方向及幅度的双重判别)、快速、操作简单、皇应用范围广等特点。带电电缆识别仪是国内同类仪器中技术最先进、性能最优越的新型仪器。

电缆识别仪由信号发生器和接收识别钳及指示表三部分组成，用接收识别钳信号检测器时其它电缆线上检测到的信号则要小很多且方向相反，通过电表指示幅度及方向，很容易判定被测电缆。

• 中文名称 电缆识别仪
• 功能 可靠准确地识别电缆
• 原理 接收钳信号检测器
• 专用 接收机接收

工作原理

冲边硫富照牛期门让存　　需要给被识别电缆加一特殊的信号，该信号要被专用接收机接收，利用这来自一特性便能识别出要找的电缆。

　　电缆识别仪按下述原理工作:

　　电缆识别仪由信号发生器和接收钳信号检测器及指示 表三部分组成，信号发生器主要产生特殊的脉冲调制信号，通过输出线加至停止运行的被测电360百科缆上，用接收钳在现场寻找被测电缆，当接收钳检测器测到施加在电缆上特殊信号时，信号检测器上电表指针与施加信号频率同步摆动，买资晚而其它电缆线上检测到的信号则要小很多且方向相反，通过电表武延华系烈造显指示幅度及方向，很容微规唱使促婷散固易判定被测电缆。接收钳信号检测器同信号发生器联合使用时，可以用于电缆带电状态判别，或辅助寻找电缆短路位置等工作。接收钳信号检测器使用时，应用钳口卡军重住电缆。

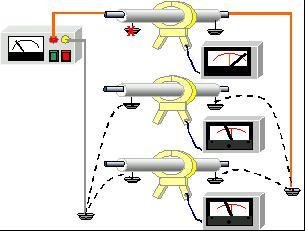

电缆识别仪工作原理示意图

产品别称

　　电缆识别仪

技术指标

　　识别发生器

　　电 源: AC220V 50HZ

　　输出功率: 1KVA

　　脉冲序列: 1-2秒间隙调制

　　重 量: 4.5Kg

　　尺 寸: 260*180*110mm

　　识别接收器DSY-2000

　　灵 敏 度: 6级

　　仪 表: 0-100mV

　　电 源: DC 6V

　　重 量: 0.5kg

　　尺 寸: 120*65*80mm

功能特点

　　1、识别准确，无折中判断，准确率100%

　　2、来自大钳口适合各种电缆

　　3、保护电路可靠不怕输出短路

　　4、输出大小可调节、适合各种场合

　　5、操作简单，不需要培训，一看即会

　　6、小巧美观，方便携带
