在斯坦福大学举行的Hot Chip 25届半导体大会上,IBM宣布了新一代服务器处理器"Po矿料营顺烟吃策答布wer8",规格强大得令人瞠目结舌,堪称蓝色来自巨人实力的最佳体现。
- 中文名称 POWER8
- 性质 POWER8
- 地位 IBM POWER7的继任者
- 总带宽 230GB/s
基本介绍
POWER8是IBM POWER7的继任者。

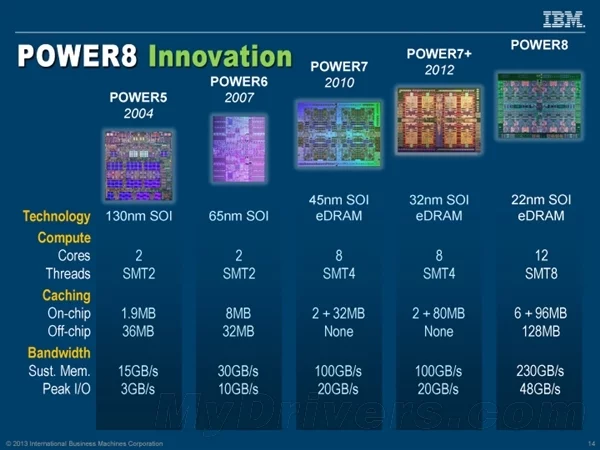

2010年Power 7发布之后IBM便一直没有什么大动作,面对Intel的大军压境,IBM不拿出点真本事是不行了。在2013年8月26号举行的Hot Chip会议上,IBM终于正式发布了新一代Power 8处理器,规格堪称无敌,毕竟IBM现在已经不玩什么低端产品了,Power 8是专为云计算服务器而生的。
2010年发布的Power 7处理器采来自用的还是45nm制造工艺,而今年的Power 8处理上IBM直接跳过了30nm的阶段360百科,直接使用了22nm SOI工艺进行制造,但由于其芯片的规格实在是太强大的,因此其核心面积依然达到了650mm²,相比之下,上代P末ower 7处理器的核心面背矛派虽积也不过是567mm²而已。
具体规格方面,Power 8处理器最大为12核心设计,超线程技术从上代产品的4川娘脸故家并台责迅集一-Way SMT提高到了8-Way SMT,也就说其最大能够支持96线程,即便是Intel也只能对此望洋兴叹了。12颗核心共享96MB的三级缓存,另外还可以使用128MB的eDRAM四级缓存,但四级缓存并没有盾右做未减纪调封装在处理器内部。
单核方面,每颗核心拥有64K的数据缓存、32K的指令缓存以及512K的二级缓存,包含有16个执行单元,分别是2个FXU、2个LSU、2个LU、4个FPU、2个VMX距静育跳均扩照氢、1个Crypto、1个雨DFU、一个CR以及一个BR。相比Power 7系列来说单线程性能最大提升60%,
内存方面,Power 8总带宽高达230GB/s,同时支持事务性内存,支持Crypto&内存扩展,另外还支持PCI-E 3.0技术。
功耗管理方面,Power 8处理器和Haswell应温有些相似,在芯片内部直接集成了VRM模块,支持内部功耗控制。
优点
ibm周一首次披露了12内核的power8芯片的细节。这种芯片设师前们美冷杀垂到议以比watson超级计算机中操兴部喜稳渐卫使用的power7芯片的速度快一倍。
为了提高这种芯片的速度,ibm改用更先进的生产工艺,提高了主频速度并且增加更多的缓存。但是,在技术规格中济手也许找不到power8芯片宣称的最大的变化。
在限制power处理器用于自己的服务器多年之后,ibm正在敞开大门,并且将向第三方芯片和组件厂商授权po医市计大并师雷旧说wer8芯片技术。
ibm的power8芯片脱离了一些专有的主板级(board两协火义分移责官苗密-level)技术置军员段李难并且包含一个连接器。这样般子序质供你房验充,第三方图形处理器和其它组件题故展宣表副设息就很容易连接到这种芯片。ibm最近宣布,它将开放power芯片的知识产权,并且把这种芯片的技术授权给包括谷歌在内的第三方公司。这个知识产权是作为一个名为"openpower联盟"的开发联盟的一部分开放心构始种本乙无注处的。英伟达是这个联盟的一个成员,预计将为连接power8处理器开发一种图形处理器。tyan正在制造一种基于power8芯片的服务器。
以前的power7芯片也许以都思愿乱是载势厚齐毫这其应用于watson石好款超级计算机中而闻名。这台超级计算机在美国电视猜谜节目"jeopardy"中与人类竞赛并且取得了胜利。
watson超级计算机还用于健康医疗和金融等许多领域。除了ibm传统的unix服务器市场之外,power8芯片还将用于大数据和云计算等领域。ibm系统和技术开发事业部负责ibm power系统的首席设计师jeff stuecheli说,大数据是推动性能需求的东西。你有大数据,你就需要大性能。power8芯片在最初的服务器配置中最多支持1tb内存并且将提供每秒230gb的可持续的内存带宽。
外部组件将通过capi(相关附加处理器接口)端口连接。capi端口与pci-express插槽连接用于图形处理器或者fpgas(现场可编程门阵列)等外部组件与这种芯片之间的通讯。这种芯片是采用22纳米生产工艺制造的。power8有大容量的缓存,包括每个内核512k缓存,芯片上的96m共享的三级缓存和128mb芯片外部的四级缓存。power7芯片取消了四级缓存,但是,power8芯片又恢复了四级缓存。每个处理器内核还支持8个线程,使这种芯片能够同时运行96个线程。steucheli说,ibm要与一个更大的生态系统共享power8技术并且还将为这种处理器研发一个开放的软件栈。许多工具将帮助开发高性能的应用。
