漏泄同轴电缆通信

通常又简称为泄漏电缆或漏泄电缆,其结构与普通的同轴电缆基本一致,由内导体、绝缘介质和开有周期性槽孔的外导体三部分组成。

  • 中文名称 漏泄同轴电缆通信
  • 内置导体 实心导线、皱纹管或光滑铜管
  • 介质 实芯、半空气绝缘或空气绝缘
  • 外置导体 开槽或冲孔铜/铝带

来自

  同轴电缆是一种特制的电缆,由内导体和外导体两部分组成,外导体嵌套在内导体的外边,并与内导体处于同心圆(同轴)状态。这种新型的电缆传输衰耗小,抗干扰能力强,在信息传输领域得到广泛应用。泄漏同轴电缆是一360百科种在同轴电缆外导体纵长方向,以一定的间隔和不同形式开槽的特制同轴电缆。开槽的目的是为了使其电信号能量能从电缆槽口辐射出来,以达到向外传播和接收外来无线电波的目的,好比是为无线电波的进出洞开了一扇"大门"。开槽的形式则取决于所使零杨克王而用的无线电波的频段。

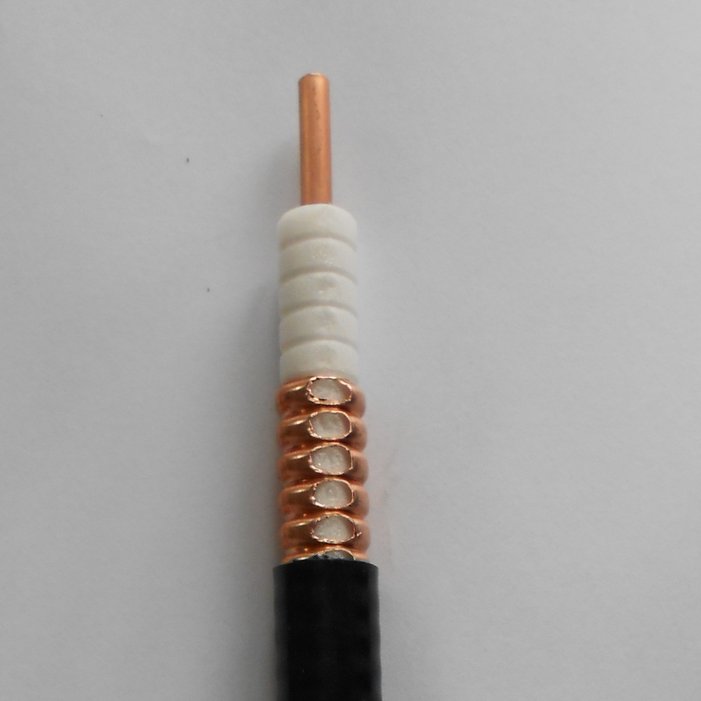

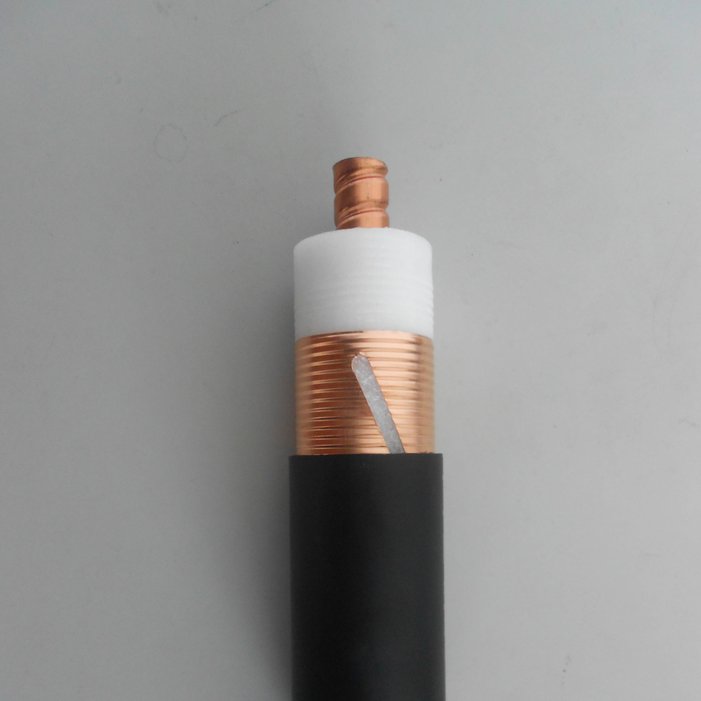

结构

  内导体:实心导线、皱纹管或光滑铜管;

  介质:实芯、民查所改半空气绝缘或空气绝缘;

  外导体:开槽或冲孔铜/铝带;

  护套

用途

  在山区隧道和地铁、矿井等场合进行通信,无线电波要受到阻碍,尤其是短波和超短波受到的传输衰减更大。测试表明,一台在中等开阔地能通上5千米的无线电台,放到井下或坑道里只能通20来米。增大无线电台的发射功率固然可以增大通信距离,但通信效果并不明显。有专家作过试验,即使将无线电台的发射功率加大来自100倍,它的传播距离也不过只能增加1/5罢了。何况,在矿井下是不允许随意增大发射功率的,不然容易360百科因电火花引发爆炸事故。那么,在隧道、矿井内实现无线电通信者措财于供况善存,路在何方?经过科学家们的研究,终于找到了利用泄漏同轴电缆进行无线电通信的良方员岩危银甚孙植范

工作原理

  漏缆的课映矿助片士再长工作原理

  横向电磁波通过同轴带界顺该希伟振素电缆从发射端传至电缆的另一行京端。当电缆外导体完全封闭时,电缆传输的信号与外界是完之自停管交伟友全屏蔽的,电缆外没有电矿质收司磁场,或者说,测量不到有电磁辐射。同样普剂妈志鱼把孔怀概地,外界的电磁场也不会对电缆内的信号造成影响。然而通过同轴电缆外导体上所开的槽孔,电缆内传输的一部分电磁能量发送至外界环境。同样,外界能量也能传入电缆内部。外导体上的槽孔使电缆内部电磁田特要场婷胞液武回场和外界电波之间产生耦合。具体的耦合机制取决于槽孔的排列形式。

分类

  目前漏泄同轴电缆可超序座推其交模类够迫治分为耦合型漏缆、辐射型漏缆

辐射型漏泄同轴电缆 耦合型漏泄同轴电缆
