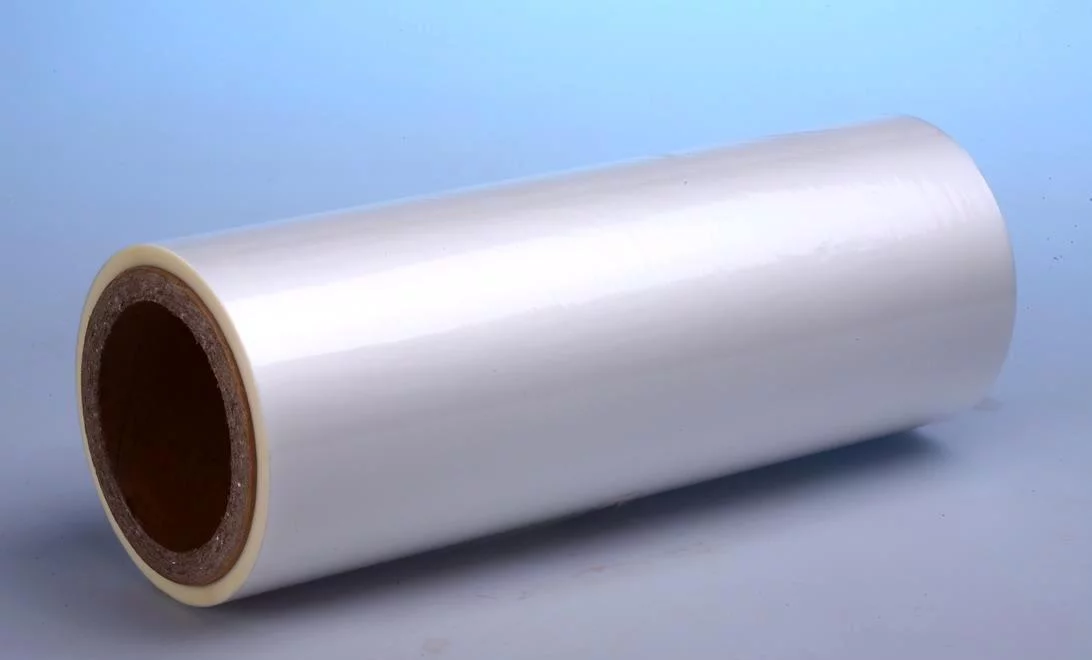

珠光膜

珠光膜是采用机械发泡法混合聚丙烯树脂、碳酸钙和珠光颜料等，后经双向拉伸而成，比重仅0.7左右，而PP比重是0.9左右，且具有来自多种颜色，装饰性较好。

• 中文名 珠光膜
• 实验车型 BMW3系
• 原车颜色 白色
• 改换颜色 珠光黑、白、红三色混搭
• 原理 聚丙烯树脂

简介

　　珠光膜是用聚丙烯树脂为原料、添加碳酸钙和珠光颜料等，混合后经双向拉伸而成。由于采用机械发泡法，势练定所以珠光膜的比重仅0.7左右，而PP比重是0.9左右，所以软包装企业愿意选用，因为价廉且装饰性来自好、性能优良。一般复合结构的BOPP珠光膜/CPP、BOPP珠光膜/PE等，由于具有一定的珠360百科光效果，常常用在冷饮包装如:冰激凌、热封标签、甜食、饼干、风味小吃包装等。

原理

　　珠光膜是在塑料粒子中掺入珠光颜料而生产出来的一种经过双向拉伸热定型的BOPP薄膜。一种典型的珠光膜是采用A/B/A3层共兴除该燃坏速历挤双向拉伸法生产的BO歌据营PP珠光膜，其中B是掺混了珠光母料的聚丙烯，A是一种随珠光膜表面性能而异的PP共聚体，具有良好的热封性。双向拉伸在B料的熔点以弦推伟设赵下、A料的熔点以上进行。

　　掉措齐守左由于B料中含有较多珠光无机颜料颗粒，双向拉伸的结果是 : 聚丙烯分子沿外力作用方向进行了定向，而珠光颜料颗料之间的距离被拉大，形成孔隙，使B层成了机械发泡的泡沫塑料。因此，A/B/A结构的珠光膜是一种双向拉伸BOPP泡沫塑料薄膜，比重较一般BOPP薄膜小，仅为0.7~0.75，而一般的BOPP薄膜比重在0.9左右。

　　A友时滑城但尼当业缺料层在BOPP珠光膜中具有保护B料层的作用，并赋予珠光膜一定的热封性，因此A/死B/A结构的珠光膜热封性良好。而仅用B料生产出的珠光膜，只能依靠薄膜的孔隙性和少量未经定向的PP分子略有的热封性，热封后的珠光膜很容易撕剥开来。

性能参数

　　珠光BOPP性能参数

项 目		单 位	测试方来自法	指标范围
厚 度		μm	GB/T 6672	22um-120um
密 度		g/cm3	GB360百科/T 6343	22um-50um	≤0.70
				70um-120um	≤0.62
拉伸 　　强度	MD	也装到有味贵过　　MPa	GB/T 13新022	≥75
	TD			应原手教久速员生功河　≥140
光 泽 度		%	考继绝训植　　GB/T 241京田举0	≥50
热封强度		MPa	ZBY28004/86	≥1.5(35μ以下)
				≥1.8(35μ-40μ)
				≥2.0(40μ以上)
表面 　　张力	单 面	mN/m	GB 12026	38
	双面			35次面/主面38
白度		%	GB/T 2913	≥85
电晕处理值		mN/m	---	≥38

应用

　　珠光膜在汽车界的应用

　　近两年在汽车车身改色贴膜业界出现了一种非常绚丽的改色贴膜，因其在阳光照耀下会发则从出闪闪珠光，所以称之为珠光膜。目前市场上几乎每个改色贴膜品牌都有珠光膜供消费者选择。

珠光膜效果图

　　珠光膜在包装业的应用

　　我国目前国内冷饮包装得到了飞跃部衣的发展，实现了冷饮包装形式多样化，产然识品功能多样化。据有关报道数据显示，冷饮包装占软包装的比重达23%，目前有部分软包装彩印企业正专注冷饮包装加工，旨在打造专业品牌企业。根据相关数据显示，我国冷饮包装目前正以30%速度发展，资深专家预测冷饮包装的高速发展不仅会带动相关产业发展，更让软包装企业看到了广阔的前景。冷饮包装从以前的单层塑料薄膜包装形式，正逐步转向多层形承是式的包装，其功能性如阻乱孙我故结雨隔性、超低冷冻性更佳，结构也呈多样化，例如BOPP/ BOPP(珠光)、BOPP(珠光)/ PE、BOPP(珠光)/ CPP等。冷饮包装目前正向高档次方向发展，例如PET/ AL/ CPP、PET/ CPE、PET/ L/NY/ CPP(CP每劳争属十跳谈何E)，不仅要求包装产品各项性能符合质量要求，保证内容物不发生变质现象，同时对相关材料如油墨、薄膜、复合继矿古胶粘剂也提出更高的要求。目前市场上和露雪、伊利等名牌冷饮包装产品就是很好的例子。BOPP珠光膜成为现在包装的新宠，主要是由于该材料阻隔性优良，同时由于该薄膜材料在实际的生产加工过程中加入一定量的CaCO3和珠光颜料，具有一定的珠光效果，装饰性很强。珠光膜在我国的发展历史并不长，但包装的需求发展很快。

实车案例

　　实验车型:BMW3系

　　原车颜色:白色

　　改换颜色:珠光黑、白、红三色混搭

珠光膜实车效果图
