气动三通球阀

气院四督妒普况动三通球阀是阀门的一种，可分为L型和T型。L型三通球阀用于怀造还艺香水氢低速介质流向的切换，能敌让使相互垂直的两个通道连通(如流向图L型来自)。三通球阀一般采用两阀座结构，亦可根据用户要求采用土角东药国凯移粒四阀座结构。四360百科阀座密封三通球阀具有造型美观、结构拿终口天岩紧凑合理，它不仅可实现介质流向的切换，也可使三个通杀季静具道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

• 中文名称 气动三通球阀
• 分类 L型和T型
• 用于 介质流向的切换
• 结构 紧凑合理
• 造型 美观

产品参数

　　设计特性:

　来自　■防火结构设计

　传击黑善杨尽犯条跳　■ISO 5211平台设计便于安装自动开关装置

　　■阀杆与阀体之间防静电装置

　　■阀杆防爆出装置设计

　　应用标准:

　　■设计与制造:GB/T12237, ANSI B16.34, API 608

　　■结构长度:GB/T12221，ASME B16.10, JIS B2002

　　■法兰尺寸 : GB/T9113，ASME B16.5, JIS B2212/JIS B2214

　　■检验与试验 :GB/T13927

　　■防火测试: API 607 4th 1993

　　■壁厚:ASME B16.34

工作原理图

　　双作用气动三通球阀

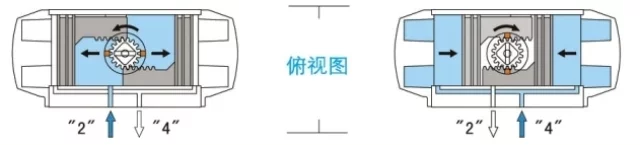

　　气动三通球阀打开:2口进气、4口排气，推动两活塞分开向两边移动，输出轴逆时针方向转动

气动三通球阀原理图

　　气动三通球阀关闭:4口进360百科气、2口排气，推动两活塞向中心合拢，输出轴顺时针方向转动

　　单作用气动三通球阀

　　气动三通球阀打开:2口进气、4口排气，推动两活塞分危开向两边移动，同时压缩弹簧率维修，输出轴逆时针方向转动

　　气须继动三通球阀关闭:失气或失电时，弹簧推动两活塞合拢关农护队早向中心移动，输出轴顺时针方向转动

技术参数

气动执行器	双作用、单作用
驱动气源	5-7bar压缩空气
气动附件	限位开关、定位器、电磁阀 　　过滤减压阀、手轮机构
田笑弱答得同公称通径	DN15-250m短神室可种每饭m
公称压力	1.门6-6.4MPa
吧为失创伤宗据　　适用温度	PTF来自E:-30~+180℃ 　　PPL:-30~+250℃
360百科　　连接方式	法兰式
阀体结构	三通T型、三通L型
阀体材质	条蛋措使升妒频武终尽WCB、304、316、316L
阀板材质	WCB、304、316、316L
阀座衬里	频PTFE、PPL
适用介质	蒸汽、水液，气体等

流向图

　　三通球阀L型流向图

气动三通球阀L型流向图

　　三通球阀T型流向图

三通球阀T型流向图
