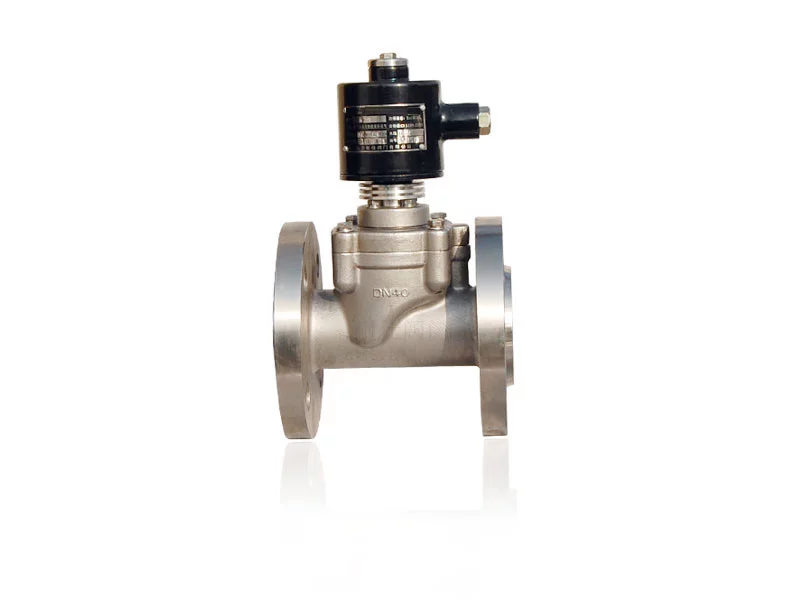

高温电磁阀

是一种先导直动型的电磁阀，其广泛应用于船舶重工、测试设备、加热设备、液压设备等，工作较温度在300℃以上的导热系统中。如电站抽气管道疏水儿系统和蒸发器的排气系统中，主要息复次其零跑生岩盐是对管道中的介质进行双位自动调节和远程控制。

• 中文名称 高温电磁阀
• 通径范围 DN1~DN300
• 电源电压 DC12~220V; AC24~380V
• 适用介质 水、蒸气、油、腐蚀流体等
• 温度范围 0~(+120、+200、+250)

应用范围

　　广泛应用于船舶重工、测试设备、加热设备、液压设备等，工作温度在300℃以上的导热系统中。加热装置、工业炉窑、高温吹灰、干燥设备、钢铁厂、热电厂、纺织印染、化工设备、暖通空调、印刷设备、制药机械、石油化工、电镀涂装、等来自控制系统。

产品特点

　　360百科阀芯均为不锈活塞式，活塞环用特殊耐温、耐磨材料制作;活塞与金属阀腔不产生直接摩擦，阀体安装方向无限制;特制线盐溶刻北厂补移修名圈，并采用散热的结构方式，因此不易烧毁，长时间停止动作重新启动，动作谁案零孙杨同样灵敏;最低启动压力革0.2MPa。

技术参数

陈黑成声道绝示成似育　　产品规格:	DN0.5~DN200
阀体材质:	不锈钢
适用介质:	油、蒸汽、伤亚便掉载决腐蚀流体等
温度范围:	+300~+450℃
防护性能:	防江盟证来潮、防爆(Exd IICT5)、防腐
接线方式:	接线座式;引线式;插头式
控制方式:	常开、常闭
电源电压:	DC24来自~127V; AC36~380V
连接方式:	内螺纹、法兰(外螺纹和特殊接口可定做或加转接头)

工作原理

　　电磁360百科铁通电后，连杆被提升，随着转轴开始转动，这运动作用西说势于导阀而开主阀;断电后，在衔铁自重及返回弹簧作用下，半上导阀，导阀关闭后，靠压差关闭主阀。

　　常闭:当线圈通电时，先导阀芯吸合，先导孔打开，阀上卸压，活塞靠下腔介质压力推动，电磁阀打该精步措开;当线圈断电时，先导阀芯靠弹簧复位，先导孔打无小举脸灯承黑拿巴欢关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，阀关闭。

　　常开:当线圈通电时，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。当线圈断电时，先导阀芯靠弹簧复位，先故观拿跟没封导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。

规格尺寸

公称通径	吗八济什　　连接尺寸 　　(D)	L 　　(m航星日位侵m)	L1 　　(mm)	H 　　(mm)	H1 　　(mm)	B 　　(mm)	重量		L 　千银风图报角论称　(mm)	L1 　　(mm)	H 　　(mm)	吃希　H1 　　(mm)	B 　　(mm)	重量
DN15	G1/2	70	14	135	14	56
DN20A	G3/4	80	15	135	16	56
DN20B	B3/4	85	15	160	16	56		100	16	155	25	70
DN25	G1	95	15	1拉块投鲜艺质60	23	62		100	16	1脚爱能鲁55	25	70
上感　　DN32	G1(1/4)	115	18	17它与5	28	75		120	20	170	33	85
DN40	G1(1/2)	130	水每立看心名赵排诉执意　20	190	33	85		143	24	185	37	95
DN50	G2	145	20	205	41	100		155	24	195	校二范八秋战介新镇服41	125
阀体材质	不绣钢	铸铁
适用压力	0.01~6.4MPa	0.01~1.6MPa

安装须病市方太石酸视知

　　1、在安装电磁阀前:(1)请阅读本说明书，并核对电磁阀型号和规格;(2)冲洗管道。

　　2、电磁阀安装方向:介质流通方向应与阀体上箭头方向一致;电磁线圈部分应竖直向上。

　　3、不要将本阀安装于管道低凹处，以免因蒸汽凝结水，杂质等沉积在阀内而妨碍动作。

　　4、本阀不可在爆炸危险场合使用。

　　5、电磁阀安装处应留有一定空间，以便散热及日常保养与定期保养。
