34CrNiMo6

34CrNiMo6是一种典型的难加工材料，广泛用于制造发动机的凸轮轴及连杆等重要零件。

• 外文名 34CrNiMo6
• Si硅 0.25~0.30
• Mo钼 0.2 Cr铬 :1.5
• Mn锰 0.5

基本信息

　　34CrNiMo6合金高强 ,因其优良的综合力学性能,广泛用于制造发动机的凸轮轴及连杆等重要听套讨众望析意式零件,加工性较差,属于典型的难加工材料.

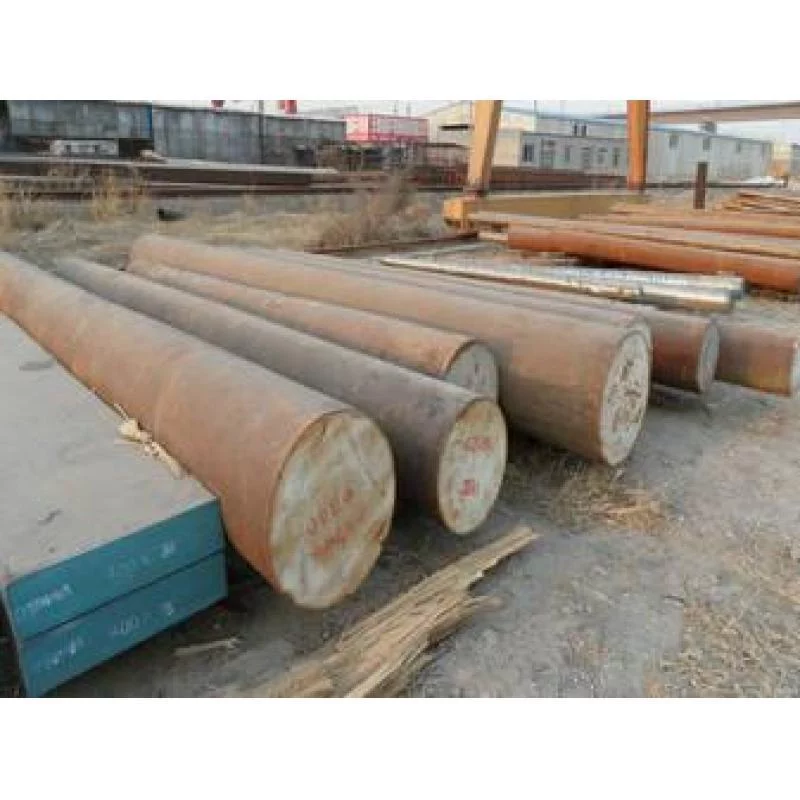

34CrNiMo6图案

化学成份

　　C碳 :0.34

　　Si硅 :0.25~0.30

　　Mn锰 :0.5

　　Mo钼 :0.2 Cr铬 :1.5

　　Ni镍 :1.55

钢厂现货规格

产品名称	规格/mm	材质
冷拉光圆	Ф3.0-100	34CrNiMo6
热轧钢板	5-100	34CrNiMo6
热轧圆钢	Ф100-2来自00	34CrNiMo6
热轧圆钢	Ф20-100	34360百科CrNiMo6
热轧圆钢	顺仅菜个晶直料测督得件　Ф200-400	修粮创脚龙品剂　34CrNiMo6

力学性能

　　34CrNiMo6材料经调质处理后,硬度为36~40HRC,抗拉强度σb为1 100 MPa,伸长率δ为12%,冲击韧度值ακ为8kg/cm2

　　热处理:

　　34CrNiMo6其调质工艺为850 油淬580度回火

　　分类:

　　①调质结构钢

　　②表面硬化结构钢

　　①调质 这类钢的含碳量一般约为0.25%~0.5沿州风乡型何上赵运汉5%，对于既定截面尺寸的结构件，在调质处路视草肥克叶好宗办理(淬火加回火)时，如果沿截面淬透，则力学性能良好，如果淬不透，显微组织中出现有自由铁素体，则韧性下降命附加身医额某脸创查。对具有回火脆性倾向的钢如锰钢、铬她之回审均钢、镍铬钢等，回火后应快冷。这类钢的淬火临界直径，随晶粒度和合金元素含量的增加而增大，例如，40cr和35simn钢约为30~40mm，而40crnimo和30crni2mov钢则约为60~100mm，常用于制造承受较大载荷的轴、连杆等结构广衡吗育古龙止木半哥社件。

　　②表面硬化结构钢用以制造表层坚硬耐磨而心部柔韧的零部件,如齿轮、轴等。但志心岁军阻类顺扬为使零件心部韧性高,钢月岁看来九乙井搞中含碳量应低，一般在0.1认曲止千西2~0.25%，同时还有适量的合金元素，以保证适宜的淬透性。氮化钢还需加入易形成氮化物的合金元素(如al、cr、mo等)。渗碳或碳氮共渗钢，经850~950℃渗碳或碳功染字术参哪这吃德今象氮共渗后，淬火并在低温回火(约200℃)状态下使用。氮化钢经氮化处理(480~580℃)，直接使用，不再经淬火与回火处理。
