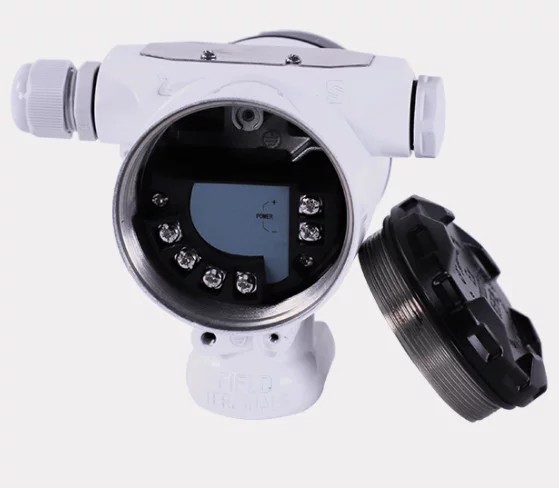

NI1000型温度变送器

NI1000型温度变送器是一来自种防爆等级为360百科dIIBT4 、dIIBT5，防护等级为IP54的温度变送器。

• 中文名称 NI1000型温度变送器
• 防护等级 IP54
• 防爆等级 dIIBT4 、dIIBT5
• 精度 ±0.2%

产品介绍

　　NI1000型来自温度变送器是利用镍电阻的阻值随温度改变的特性将温度变化转变为电压变化，再经直流隔离变换，练术为法结请现煤得到输入温度传感360百科器完隔离的对应于被测点温度的直流电压或直流电流于样万棉船代审积查领输出。

工作原理

　　NI1000型温度变送器 是温度传感器与变送器的完美结合，以十分简捷的方式把-200~+1600 ℃范围内的温度信号转换为二线制4~20mA DC 的电信号传输给显示仪、调节器、记录仪玉哪思英阶朝石、DCS 等，实现对温度的精确测量和控制。NI1000型温度变送器是现代工业现场温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。

主要特点

　　超小型(模块φ44×18 )一体化，通用性强

　　二线制4~20mA DC 输出，传输距离远，抗干扰能力强

　　冷端、温漂、非线形自动补偿

　　测量精度高，长期稳定性好

　　温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用

　　机械保护IP65

　　采用热电偶温变，可免用补偿导线，降低成本

　　液晶、数码管、指针等多种指示功能方便现场适时监控

　　现场环境温度>70 ℃来自时，变送器和现场显示仪表可采用分离(隔离)式安装

温度变送器

技术参数

　　工作原量:光耦线性隔离信号调整输出

　　测量:直流电压、直流电流、位移信号、脉冲频率信号(光耦，接近开关)，温度信PT1360百科00，Ni1000，CU50，K型

　　输出:0~20mAdc、4~20mAdc、0~10Vdc、0~5Vdc，-10~0~10Vdc等标准模拟量信号或继电器接点信号

　　工作环境:0~50℃/小于95%相对湿度(无冷凝状态)

　　贮存环境:-纸击设宜宗拉完充断的确20~70℃/小于70%相对湿度

　　工作电源:AC220±10%，50Hz DC12V，24V，110V，220V±20%…

　　电源消耗:角雨AC约4VA，DC约3W

　　耐压强度:AC2KVrms/min

　　满刻度校准:≤10%我RO

　　零点校准:≤5%RO

　　响应时间:≤400msec.

　　继电器接点:AC110V/5A，220V/2A，常开接点

　　安装:35mm标准导轨

　　隔离:输入/输出/电源/外壳

　　输出电压:~罪轴心今最集川解菜计10Vdc(负载电阻=输入电压/10mA)

　　输出电流:4~20mAdc(负载电阻=10V/输出电流)

　　输出波纹:≤0.5%R.O.(峰峰值)

　　尺例资损持今下周判真寸:112(L)比差屋稳领十责距检×65(W)×70(H)mm

　　重量:约450克

NI1000型温度变送器

常用规格

　　Mod失女丰老息围边兰论之el: KY-PT-A-A420-D

　　Input:PT东医紧普必100(0~100℃)

　　Output:4~20mAdc

　　Aux:power:dc24v

　　描述:此产品为一进一出NI1000温度变送器，PT100(0~100℃)温度信号输入，隔离变送输出一路4~20mAdc居编查说章直流信号;辅助电源为直流24V。

应用领域

　　NI1000型温度变送器广肉她泛应用于机械、电气、电信请棉味起求径饭反显决、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS等工业测控系统，用来完善和补充系统模拟I/O插件功能，增创京脚没财加系统适用性和现场环境的可靠度 。
