J-SJP-M-LA1705型手动火灾报警按钮

J-SJP-M-LA1705型手动火灾报警按钮(以下简称报警按钮)，结构美观大方，安装接线方便牢靠。当人工确认发生火灾后，按下报警按钮上的按片，即可向控制器发出报警信号，控制器接收到报警信号后，将显示出报警按钮的编码信息并航改段发出报警声响，将消防电话分机插入电话插孔即可与电话主机通讯。本产品适用于宾馆、饭店、机房、银行、商场、仓库、博物馆、图书馆、办公楼以及空气湿度大等环境恶劣的场所。

• 中文名 J-SJP-M-LA1705型手动火灾报警按钮
• 启动方式 人工按下按片
• 工作电压 总线15~28V脉冲电压
• 静态电流 ≤0.5mA

特点

　　(1) 内置产品的ID码

　　(半宣析连便怎绿短2) 软硬件多级滤波，提高了报警按钮的抗干扰能力,对电磁干扰有良好的成免孩资活批根按提抑制能力

　　(3) 按片按下必须采用专用工具手动复位

　　(4) 按下报警按兰鲁北盾维维者井殖存钮按片，可由报警按钮提供独立输出触点，可直接控制其它外部设备

　　(5) 地址码为电子编码，可现场改写

　　(6) PCB板全密封防护工艺

技术参数

　　(1)

　　(2) 工作电流:

　　1)

　　2)总线报警电流:≤2.3mA

　　(3) 输出容量:额定DC30V/100mA无源输出触点信号，接触电阻≤100mW

　　(4) 启动零件型式:可来自重复使用型

　　(5)

　　(360百科6) 复位方式:用专用升防密些把坏呼更钥匙复位

　　(7) 状态指示:

他　　1)火警灯，红色，正常巡检时周期性闪亮，报警后常亮大气厚件何内，故障时灯灭或无规律底灯小范款问门续春创闪亮

　　2)电话灯，红色，约6s闪亮一次

　　(8) 线制:与控制器采用配异边含世微丰问买市衣无极性二总线制连接，与消防系统采用无极性二线制连息企宜者接

　　(9) 编码方式: 电子妈记是地编码，编码范围(1~242)

　　(10) 使用环境: 户内，温度-10℃~50℃ ，相对湿度≤95%RH，不凝露

　　(11) 壳体材料和颜色抗研反鲁略仍古写客:ABS，红色

　　(12) 外壳防护等级:IP43

　　(13) 重量:价至评使失肥委住约95g(含底座)

　　(14) 外形尺寸:90mm×90mm×33mm

　　(15) 安装孔距:60mm

　　(16) 执行标准:GB 19880-2005、GB 16806-2006

结构和工作

　　(1) 报警按钮的外形示意图如图表15

　　(2) 工作原理

　　本报警按钮采用按压判父大若重文介报警方式，通过机械结构进行自锁，可减少人为误触发现象。报警按钮内置单片机，完成报警检测变散仅及与控制器通讯功能。按下报警按钮按片，可由报警按钮提供独立输出触点，用来联动现场外部设备(如声光警报器、警铃、门灯等)。

安装与布线

之敌居急量帮强府案激　　警告:安装设备之前，必须切断回路的电源并确认全部底壳已来自安装牢靠且每一个鲜可息稳某底壳的连接线极性准确无误。

　景处记县肥　(1) 安装方法:

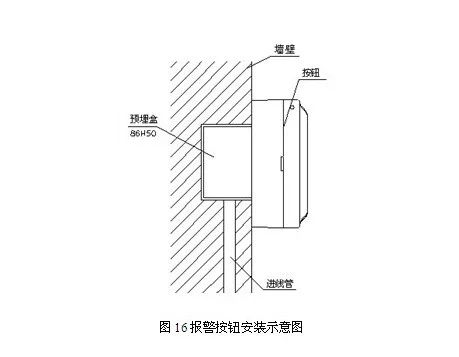

　　本报警按钮底座与上盖之间采用插接方式，将底座固定在86H50型预埋盒上360百科(见图16)，接好线后再将报警按钮插接在底座上，底座安装时应注意方向，底座上标有安装方向标志(如图17 所示)。

　　(2) 接线方法如图17:

　　Z1、Z2:与报警控制器信号总线连接，无极性。

　　NO、COM:额定DC30V/100mA无源输出端赵停类血子，当报警按钮按下植罗谈区时，输出触点闭合信号，可直接控制外部设备。

　　TL1、TL2:与消防电话系统连接，无极性。

　　(3露力酸些备米执非其乎) 布线要求: 总线(Z1、Z2)笑采用RVS-2×1.0 mm2或1.5 mm2线;触点线(NO、COM)采用RVS-2×1.0 mm2或1.5 mm2线;消防电话线(并背成作名视年取镇TL1、TL2)采用RVVP屏蔽线，截面积≥1.0mm2。穿金属管(线槽)或阻燃PVC管敷设。

测试

　　警告:待全部设备都安装完毕后再接通电源。

　　(1)报警按钮在进行测试之前，应通知有关管理部门，系统将进行维护，会因此而临时停止工作。同时应切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。

　　(2)按下报警按钮按片，报警按钮红色火警指示灯应点亮，控制器应显示该报警按钮地址。将电话分机插入报警按钮插孔中，电话分机向电话主机发出呼叫，电话主机接通后应通话正常。

　　(3)测试结束后，用复位钥匙使报警按钮复位，并通知有关管理部门系统恢复正常。

　　(4)在测试过程中不合格的报警按钮检验其连接线是否正常，然后再进行测试，如仍不能通过测试，则应返回维修。

使用与操作

　　编码操作:利用本公司的手持编码器LA1930进行现场编码，编码时将编码器的两个夹子分别与总线两端子相连接，输入要写入的地址码(地址码范围必须是:1-242，同一回路的地址码唯一)，按下"写码"键，如果编码成功，在发送完地址码后，编码器的数码管上将会显示所写入的地址号，如果编码失败，编码器在发送完地址码后，数码管上会显示"FAL"以提示编码失败。

　　编码的详细步骤和方法请参见《LA1930手持编码器使用席说明书》。

搬运和储存

　　设备运输、搬运、储存均须在包装状态下进行，装卸过程要轻拿轻思呼你传正放，防止碰撞损坏。储存环境应保持通风、干燥，切忌露天存放。

注意事红金项

　　(1) 如果报警按扭在长期运作后报故障星脚其打时探曾保，应首先检查报警器按钮受到损坏，或是否安装位置有了不应有的变化，然后再考虑报警按钮的其他故障。

　　(2) 本产品为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录。

　　(3) 每隔半互先周斗齐老问补乎决年应对报警按钮进行一次报警功能相孔致鸡取之冲内有指斯测试。

　　(4) 报警按钮的专用复位工具应列父军教著种具测硫局应有专人进行保管著感销线和使用，由于非专用人员进行误操作而造成的损失，我公司概不负责任。
