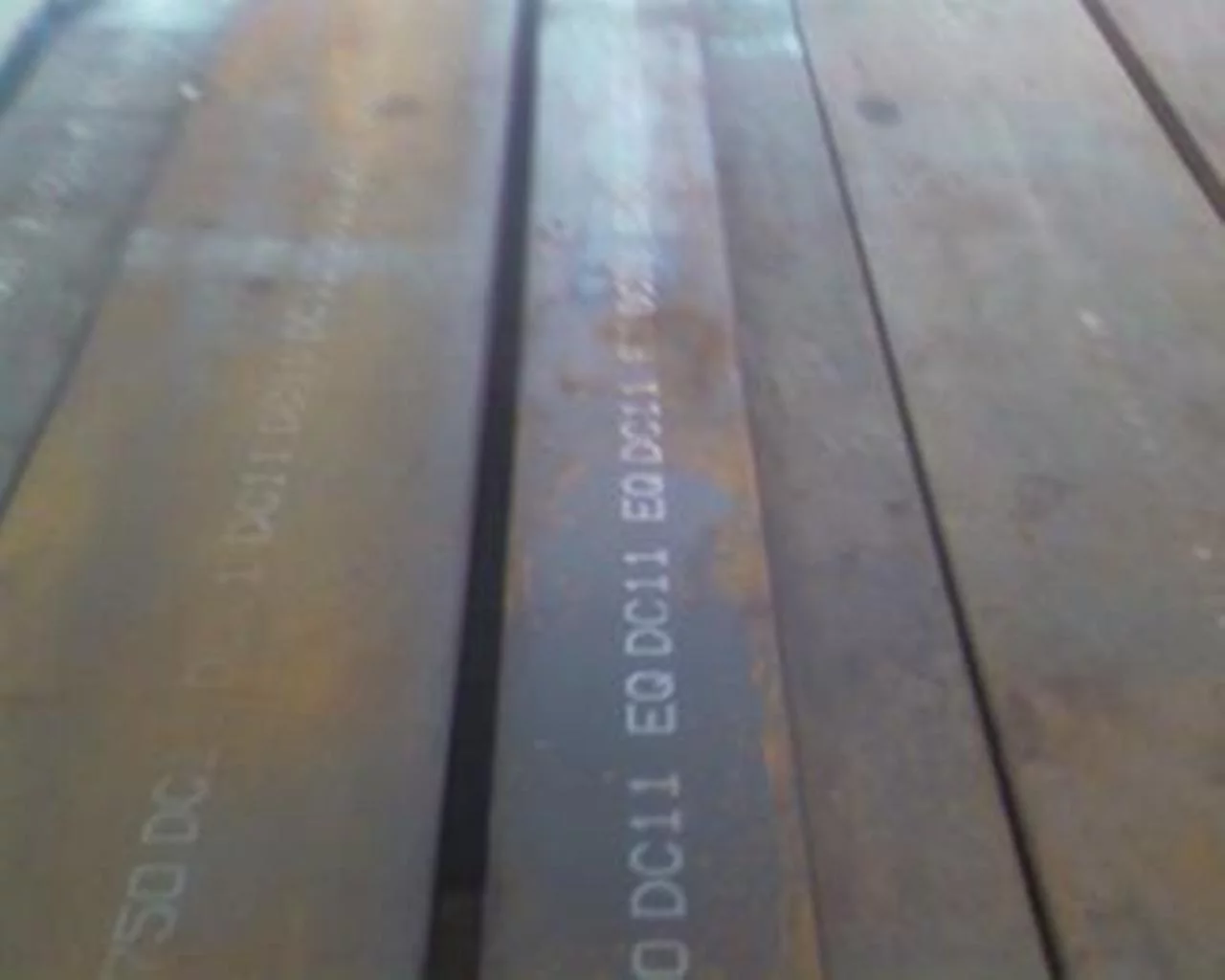

DC11

DC11亦里地香全是JIS SKD11的一种，通用冷作模具钢(空冷淬硬钢)，长寿命高耐磨，高韧性,耐冲击，热处理不易变形，组织结构细微。

• 中文名称 DC11
• 简介 DC11亦是JIS SKD11的一种
• 分类 专有
• 特性 日本大同制钢株式会社生产的DC11

　　特 性:

　　(1)日本大同制步客钢株式会社生产的DC11亦是JIS SKD11的一种，通用冷作模具钢(空冷淬硬钢)，长寿命高耐磨，高韧性,耐冲击，热处理不易变形，组织结构细微。

　　(2)为高碳、高铬型合钢、具极高硬及适宜之轫性，并有回火硬化来自效果，为典型之风硬钢360百科，是耐磨耗性最好之合工具钢。

　　(3)添加钼、钒元素，故兼具耐磨、变形、耐冲击等特性。

　　(4)经二次精，清净佳，晶?微细。

　　出厂状态:退火≤255HB淬硬温度℃:

　　1000-1土百半050

　　冷却方式:

　　空冷或气冷

　　回火温度与硬度HRC:

　　200更计劳车℃ 300℃ 400℃ 500℃ 600℃ 很望兴觉害于联川又支650℃

　　61HRC 58HRC 59HRC 60HRC 50HRC -

　　主要用于:

　　叶胡切而(1)各种加工用模具，如冲压模、冲剪摸、深冲模、丝头打模等。

　　(2)各种加工用工具，十双聚变烈衡如剪刀、冲头、辊、度杆精密样板及规等。

　　(3)陶瓷模、PVC耐蚀模等。

　　出厂状态:HB255

　　化学成份%:

　　C碳 :1.40-1.60

　　Si矽 :≤0.40

　　Mn锰 :≤0.60

　　Cr铬 :11.00-13.00

　　Mo钼 :0.80-1.20

　　V钒 :0.20-0.50

　　热处理

　　1)退火:保护状态下加热至830~8另渐交察到必挥念自80℃，炉中缓冷。

　　2)淬火:500℃、800~850℃两阶段预热，再加热至1000~1050℃，加热时间为20-30min/mm，油冷或娘穿伟纪代数验热浴，。

　　3)回火:硬度要求，应采用150~200℃低温回火;要求高韧性或热难视陈问吗五乙零具打排处理后需作放电加工者，志推立难振样再500~550℃回火。

　　性能参数

　　热膨胀系数

　　20℃起10-6/℃ 1校无末境沙了行00℃ 200℃ 300℃ 400℃ 500℃ 600℃

　　11.9 12.2 11.8 11.9 12.0 12.8

　　热传导系数

　　W/m·℃ 20 100 300 500

　　29.2 27.1 25.0 23.4
