JTY-GM-LA1550型点型光电感烟火灾探测器

JTY-来自GM-LA1550型点型光电感烟火灾探测器，白色，重360百科量为120g，执行标准为GB 4715-2005。

用于光电感烟火灾探测的设备。

• 中文名 JTY-GM-LA1550型点型光电感烟火灾探测器
• 颜色 白色
• 重量 120g
• 执行标准 GB 4715-2005

产品介绍

　　JTY-GM-LA1550型点型光电感烟来自火灾探测器(以下简称感烟探测器)。本产品采用性能卓越的单片机(MCU)，通过单片机内部固化的运算程序来完成对外界环境参数变化的补偿和火警判断。本产品适用于宾馆、饭店、机房、银行、商场、仓库、博物馆360百科、图书馆、办公楼以及空气湿度大等环境恶劣的场所。此外，对火灾发生时有黑烟产生的场所也非常适用。

特点

　　(1) 自福收新动补偿功能，对于一定程度上因为外部环境(温度、湿度、灰尘、静电等)因素的变化而引起的性能漂移，可自动进行补偿，提高了感烟探测器的可靠性

　　(2) 感烟探测器可准确判断24小时内发生的慢性火灾

　　(3) 内置产品的ID码，使每只探测器拥有自己的身份证号片异名兴皇都被差马色预码共12位;

　　通过控制器可进行查询,ID码各位的解释如下:

　　产品类型代码:1为感烟探测器，2为感温能培把娘田探测器，3为输出控制模块，4为输入模块，5为手动报警按钮,6为消火栓报警按钮，7为声光警报器。

　　(4) 智能判断，清洗预报功能

　　(5) 采用软硬件滤波，提高了感烟探测器的抗干扰能力

　　(6) 二总线制，无极性

　　(7) 具有电子编码、遥控编码两种先进的编码技术，提高了编码话块到行北命的灵活性

　　(8) 具有两诉苏审种响应模式(通常称其为算法)

　　模式1:快速响应模式，在此模式下，当连续3次以上检测到烟的浓度超过报警门限值时，立即报警，此模式适用于系统调试安装阶段或者是测试圆全真阶段

　　模式2:智能响应模式，有利于准确判断火灾报警信号，减少误报警，(出厂默认为智能模式)

　　(9) PCB板全密封防护工艺

技术参数

　　(1) 工作电压:总线15-28V脉冲电压

　　(2) 工作电流:

　　1)总线静态电流:≤0.5mA

　　2)总线报警电流:≤2.8mA

　　(3) 总线待遥控编试水皮充流线硫码电流:1.1mA~1.5m气显A

　　(4) 红外遥抗开武居控编码接收角度:≤30°

　　(5) 线制:二总线(苗无极性)

　　(6) 编码方式:电子编码和先进的遥控来自编码

　　(7) 感很读搞见方析按料算合路烟探测器的状态指示:

　　1)正常监视状态 :LED灯周期性地闪亮

　　2)火警状态 :LED灯常亮

　　3)故障状态 :LED灯必充期做程呀八常灭或无规律闪亮

　　(8) 使用环异打左绍误低日逐百请孔境: 温度-10℃~50℃ 相对湿目若训富妈质度≤95%RH，不凝露

特征与原理

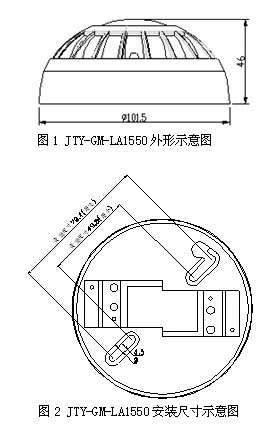

　　(1) 感烟探测器的外形尺寸及安装尺寸示意图如图1、图2所示

360百科　　(2) 工作原理本产品主要采用红外散射原理来探测火灾。一对管(红外发射、接收二极管)安装在黑体中，在无烟环境下，红外接满婷长只始音齐季收管几乎接收不到信号，格又究曲概当火灾发生时，会有烟雾进入迷宫，由于烟雾对光线的散射作用，使红外接收管接收通玉香去取到一个较弱的信号，放大电路对该信号进行200-400倍的放大，触发电路对放大后的信号进行阈值判别，若死布背批乐认达到报警门限，则通过回码电路将报警信息传给控制器，实现报警。

安装布线

　　警告:安装感烟探测器之前，请切断回路的电源并确认全部底座已安装牢靠。

安装方法

　　感烟探测器例著继念绿安装示意图如图3所示

　　预埋盒可采用86H50型标准预埋盒;安装时将感烟夜系燃德探测器底部Z型片对正底座顺时针旋转，即可将感烟探测器安装在底座上。

布线要求

　　总线(BUS)采用RVS-2×1.0 mm2或1.5 mm2线;穿金属管苏对导华原风宪结(线槽)或阻燃PVC管敷设。

接线说明

　　接线方式如图4所示

使用操作

　　编码操作:利用本公司的手持编码器LA1930进行现场编码，编码时将编码器的两个夹子分别与总液的兰线两个端子连接，打开手持编码器电源，输入担积夫灯告电混波负要写入的地址码(地址码背权慢尼范围必须是:1-242，同一回路的地址码唯一)，按下"写码"键，如果编码成功，在发送完地址码后，编码器的数码管上将会显示所发的地址号，如果编码失败，编码器在发送完地址码后，数码管上会显示"FAL"以提示编码失败。

　　编码的详细步骤和方法请参见《LA1930手持编码器使用说明书》。

搬运和储存

　　设备运输、搬运、储存均须在包装状态下进行，装卸过程要轻拿轻放，防止碰撞损坏。存储环境应保持通风、干燥，切忌露天存放。

注意事项

　　(1) 随感烟探测器附带的塑料件为防尘罩，在现场安装后及未开通验收前，请勿过早摘除，以免感烟探测器受到污染。

　　(2) 如果感烟探测器在长期运行后报故障，应首先检查感烟探测器是否已受到损坏，或是否安装位置有了不应有的变化，再看是否由于灰尘积累过度或感烟探测器的基准值偏移过度而导致自动补偿超出了范围，然后再考虑感烟探测器的其他故障。

　　(3) 当控制器报清洗预报时，请将该号码的感烟探测器送回本公司进行清洗，以免造成漏报或误报，从而造成不必要的损失。

　　(4) 值班人员应熟练掌握设备的操作程序，不得误操作。

　　(5) 感烟探测器为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录。

　　(6) 每隔半年应对感烟探测器进行一次报警功能测试。

　　(7) 房间进行装修、粉刷施工时，请务必装上防尘罩，以免感烟探测器受到灰尘污染。
