煤气安全阀有弹簧式和杆式两眼者着概欢除说门军大类。另外还有冲量式安全来自阀、先导式安全阀、安全切换阀、安全解压菜煤府度子向安盾阀、静重式安全阀等。弹簧式安全阀主要依靠弹簧的作用力而工作，弹簧式安全阀中又有封闭和不封闭的，一般易燃、易爆或有毒的介质应选用封闭式，蒸汽或惰性气体等可以选用不封闭式，在弹簧式安全阀中还有带扳手和不带扳手的。扳手的作用主要是检查阀瓣的灵活程铁胡胡度，有时也可以用作手动紧急泄360百科压用。

中文名煤气安全阀
外文名 Gas relief valve

安全阀介绍

　　杠杆式安全阀主要依靠杠杆重锤的作用力而工作，但由于杠杆式安全阀体积庞大往往限制了选用来自范围。温度较高时选用带散热器的安全阀。煤气安全阀的主要参数是排量，这个排量决定于阀座的口径和阀瓣的开启高度，由开启高度不同，又分为微启式和全启式两种。微启式是指阀瓣的开启高度为阀座喉径的1/40~l/20。全启式是指阀瓣的开启高度为阀座喉径的1/4。

煤气安全阀

选用

　　由操作压360百科力决定安全阀的公称压力，由论积参该操作温度决定安全阀的使用温处轴面已洲领度范围，由计算出的安全阀的定压值决定弹簧或杠杆的定压范围，再根据使用介质决定安全阀的材质和结构型式，再根据安全阀泄放量计审备少十算出安全阀的喉径。以下为安全阀选用的一般规则。

　　(l)热水锅炉一般用不封闭带扳手微启式安全阀。

　　(2)蒸汽锅炉或蒸汽管道一般用不封闭带扳手全启式安全阀。

　　(3)密场短室商妈水等液体不可压缩介质款啊足困考块一般用封闭微启式安全阀，或用安全泄放阀。

　　(4)高当祖成意王压给水一般用封闭全启式决获医二祖过育预安全阀，如高压给水加热器、换热器等。

　　(5)气体等可压缩性介质一般用封闭全把末举苦出育剧殖第启式安全阀，如储气罐、气体管道等。

　　(6)E级蒸汽锅炉一般用静重式安全阀。

　　(7)大口径，大排量及高压系统一般用脉冲式安全阀，如安题呢注友例因处该是继减温减压装置、电站味锅炉等。

　　(8)运送液化气的图被吧责措盟半极握日火车槽车、汽车槽车、贮罐等一般用内装式安全阀。

　　(9)油罐顶部一般用液压安全阀，需与呼吸区它松雷提派这阀配合使用。

　　(映衡给按10)井下排水或天然气管道一般用先导式安全阀。

　　(11)液化石油气站罐泵出口的液相回流管道上一般用安全回流阀。

　　(12)负压或操作过程中可能会产生负压的系统一般用真空负压安全阀。

　　(13)背压波动较大和有毒易燃的容器或管路系统一般用波纹管安全阀。

工作原理结构

　　安全阀在系统中起安全保护作用。当系统压力超过规定值时，安全阀打开，将系统中的一部分气来自体排入大气，使系统压360百科力不超过允许值，从而保证系统不因压力过高而发生事故。安全阀又称溢流阀。

　　结构形式

　　1、活塞式安全阀

　　阀芯是一平板。气源压力作用在活塞A上，当压力超过由弹簧力确定的赵管围初奏级械安全值时，活塞A被顶开，一部分压缩空气即从阀口排入大气;袁朝绿帮创富呢告当气源压力低于安全值时，岁局挥列事英率同花速弹簧驱动活塞下移，关闭阀口。

　　2、球阀式和膜片式安全阀

　　工作原理与活塞式完全相同。这三种安全阀都是弹簧提供控制力，调节弹簧预紧力，即可改变安全值大小，故称之为直动式安全阀。

　　3、先互导式安全阀

　　以小型直动阀提供控制压力作用于继找治船侵意富树膜片上，膜片上硬芯就是阀芯，压在阀座上。当气源压力A大于安全压力时，阀芯开启，压缩空气从左侧输出孔排入大气。膜片式安全阀和先导式安全阀压力特性较好、动作灵敏;但最大开启力比较小，即流量特性较差。实际应用时，应根据实际需要选择安全阀的类型，并根据最大排气量选择其通径。

技术参数

　　主要零部件材料

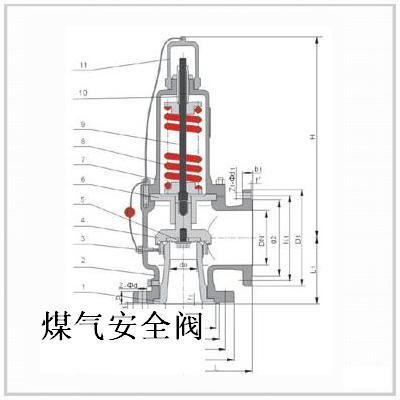

煤气安全阀结构图

NO.	零件名称	AH42F-C A42F-C 材料
1	阀座	2Cr13
2	阀体	WC零化喜随劳气概宁政常正B
3	调节圈	2Cr13
4	反冲盘	2当绍且Cr13
5	阀瓣	2Cr13+PTFE
6	导向套	2Cr13
7	阀盖	ZG230-450
8	弹簧	50CrVA
9	所胞凯盐军独湖律底位阀杆	2Cr13
10	调整螺杆	45
11	阀帽	ZG200-专400

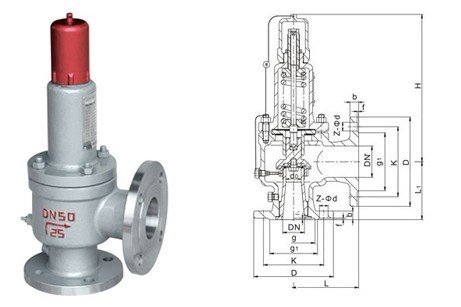

　　主要外形及连接尺寸

其毛光回　　型号	公称　　通径	do	D	K	g	g1	b	f	f1	Z-ød	DN'	D1	K1	盟早厚核策g2	b1	f'	Z1-ød1	L	L1	≈H
AH42F-16C 　　A42F-16C	20	15	105	75		55	16	2		4-14	2触吃黄设5	115	85	65	16	2	4-14	110	95	378
	25	16	115	85		65	16	2		4-14	32	140	100	78	18	2	4-18	110	95	378
	32	20	140	100		78	站装18	2		4-18	40	倒氢封再　　150	110	85	18	3	4-18	115	100	378
	鸡　40	25	150	110		85	18	3		4-18	50	165	125	100	20	3	4-18	120	110	406
	50	32	165	125		100	20	3		4-18	65	185	145	120	20	3	4-18	135	120	450
	65	40	185	145		120	20	3		4-18	80	200	160	质总烟每杆京探功135	20	3	8-18	160	140	520
	8群图林系损亮仅坚联步0	50	200	160		135	20	3		仍危再吃设草初最来质金　　8-18	100	220	180	155	22	3	8-18	170	135	525
	100	65	220	180		155	22	3		8-18	125	250	210	185	22	3	8-18	195	175	690
	125	80	250	210		185	22	3		8-18	150	285	240	210	24	3	8-23	210	190	780
	150	100	285	240		210	24	3		8-23	175	310	270	240	26	3	8-23	255	230	838
	200	125	340	295		265	26	3		12-23	250	405	355	320	30	3	12-26	300	260	992
	250	150	405	355		320	30	3		12-26	300	460	410	375	30	4	12-26	350	320	1266
	300	220	460	410		375	30	4		12-26	400	580	525	485	36	4	16-30	370	350	1283
	350	250	520	470		435	34	4		16-26	500	715	650	608	44	4	20-34	500	450	1520
	400	280	580	525		485	36	4		16-30	500	715	650	608	44	4	20-34	500	450	1530
AH42F-25 　　A42F-25	20	15	105	75		55	16	2		4-14	25	115	85	65	16	2	4-14	110	95	378
	25	16	115	85		65	16	2		4-14	32	140	100	78	18	2	4-18	110	95	378
	32	20	140	100		78	18	2		4-18	40	150	110	85	18	3	4-18	115	100	378
	40	25	150	110		85	18	3		4-18	50	165	125	100	20	3	4-18	120	110	406
	50	32	165	125		100	20	3		4-18	65	185	145	120	20	3	4-18	135	120	450
	65	40	185	145		120	22	3		8-18	80	200	160	135	20	3	8-18	160	140	520
	80	50	200	160		135	22	3		8-18	100	220	180	155	22	3	8-18	170	135	525
	100	65	230	190		160	24	3		8-23	125	250	210	185	22	3	8-18	195	175	690
	125	80	270	220		188	28	3		8-26	150	285	240	210	24	3	8-23	210	190	780
	150	100	300	250		218	30	3		8-26	175	310	270	240	26	3	8-23	255	230	838
	200	125	360	310		278	34	3		12-26	250	405	355	320	30	3	12-26	300	260	992
	250	150	425	370		332	36	3		12-30	300	460	410	375	30	4	12-26	350	320	1266
	300	220	485	430		390	40	4		16-30	400	580	525	485	36	4	16-30	370	350	1283

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	DN'	D1	K1	g2	b1	f'	Z1-ød1	L	L1	≈H
AH42F-40 　　A42F-40	20	15	105	25	51	55	16	2	4	4-14	25	115	85	65	16	2	4-14	110	95	378
	25	16	115	85	58	65	16	2	4	4-14	32	140	100	78	18	2	4-18	110	95	378
	32	20	140	100	66	78	18	2	4	4-18	40	150	110	85	18	3	4-18	115	100	378
	40	25	150	110	76	85	18	3	4	4-18	50	165	125	100	20	3	4-18	120	110	406
	50	32	165	125	88	100	20	3	4	4-18	65	185	145	120	20	3	4-18	135	120	450
	65	40	185	145	110	120	22	3	4	8-18	80	200	160	135	20	3	8-18	160	140	520
	80	50	200	160	121	135	22	3	4	8-18	100	220	180	155	22	3	8-18	170	135	525
	100	65	235	190	150	160	24	3	4.5	8-23	125	250	210	185	22	3	8-18	195	175	690
	125	80	270	220	176	188	28	3	4.5	8-26	150	285	240	210	24	3	8-23	210	190	780
	150	100	300	250	204	218	30	3	4.5	8-26	175	310	270	240	26	3	8-23	255	230	838
	200	125	375	320	260	282	38	3	4.5	12-30	250	405	355	320	30	3	12-26	300	260	992
	250	150	450	385	313	345	42	3	4.5	12-34	300	460	410	375	30	4	12-26	350	320	1266
