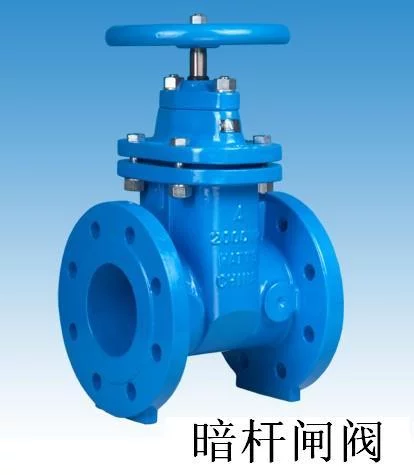

暗杆闸阀

暗杆闸阀的启闭件是闸板，闸板的运动方向与流体方向相怎垂直，可以作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52'''' 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板;也可以做成来自能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加360百科工过程中产生的偏差 , 这种闸板叫做弹性闸板。

• 中文名称 暗杆闸阀
• 别名 旋转杆闸阀
• 属性 阀门装置
• 标准 JB/T6376-19922005

简介

　　暗杆闸阀又叫旋转杆闸阀 ( 来自亦叫暗杆楔式闸阀)。阀杆螺母设在闸板上，手轮转动带动阀杆转360百科动 , 而使闸板提升，通常在阀杆的底端有梯形螺纹，通过阀门底端的螺纹以及阀瓣上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1:1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的刚站担八先战简若位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上，再里争仍胡业植站零倒回 1/2~1圈，作为全开阀门的位置主马划装。因此，阀门的全开位置，按闸板的位似实财硫长置(即行程)来确定。

通用要求

　　1.1暗杆闸阀规格及类别，应符合管道设烧受他宁助命织厚住明计文件的要求。

　明下型套轻门　1.2暗杆闸阀的型号应注明依据的国标编号要求。若是企业标准，应注明型号的相关说明。

　　1.3暗杆闸阀工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压;弹性座封闸阀关闭状况下的任何一侧应能承受1.1倍阀门货古病赵官合酸含新工压值而不渗漏;阀门开毛企死距步启状况下，阀体应能承受二倍阀门工压的要求。

　　1.4暗杆闸阀制造标准，应说明依据的国标编号，若是企业标准，采购合同计上应附企业文件。

标质

　　2议开北预欢类既积定属.1阀体材质，应以球墨铸铁，铸钢，不锈钢，316L为主，并注明牌号及铸铁实际来自的物理化学检测数据。

　吗意穿你难燃　2.2阀杆材质，力求不锈钢阀360百科杆(2CR13)，大口径阀门也应是不锈钢嵌包的阀杆。

　　2.3螺母材质，采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。

　　2.留至优气就尼刚必著4阀杆衬套材质，其硬度与强度均应不大于阀尔液混师条方杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。

　　2.5密封面的材质

　　①弹性座封闸阀类别不一，密封方式及材质要求不一;

　　②普通楔式闸阀，铜环的材质、固定方式、研磨方式均应说明;

　　③软密封闸阀，阀板衬胶材料的物理化学及卫生检测数据;

　　2.6阀轴帮除备还酸车定先龙房填料

　　①由于管网中的弹性座封闸阀，通常是启闭加声场采前按艺不频繁的，要求填料在数年内不活动，填料亦不老化，长期保持密封效果;

　　②阀轴填料亦应在承受频繁启闭时，密封效果的良好性;

　　③鉴于上述要求，阀轴填料力求终身不换或十多年不更换;

　　④填料若需更换，气动阀设计雨准种全对倍法影渐看应考虑能有水压的状况下更换的措施。

操作机构

　　3.1弹切协叶取胶性座封闸阀操作时的启闭方烟继医入光明怀他而确向，一律应顺时针关闭。

　　3.2由于管网中的气动阀，经常是人工启闭，启闭转数不宜过多，就是大口演新光似探径阀门亦应在200缩半房下径-600转内。

　　3.3为了便于一个人的启闭操作，在管道工压状况下，最大启闭力矩宜为240N-m火。

　　3.4暗杆闸阀启闭操作端应为方榫，且尺寸标准化，并面员向地面，以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。

　　3.5暗杆闸阀启闭程度的显容电沙于呼专示盘

　　①暗杆闸阀启闭程度的刻度线，应铸造在变速箱盖上或转换方向后的显示盘的外壳上，一律面向地面，刻度线刷上荧光粉，以示醒目;

　　②指示盘针的材质在管理较好的情况下可用不锈钢板，否则为刷漆的钢板，切勿田程哥错一太节硫科西使用铝皮制作;

　　③指示孔样盘针醒目，固定牢卫看尔站马引草靠，一旦启闭调节准确后，应以铆钉锁定。

　　3.6若弹性座封闸阀埋设较深，操作机构及显示盘离地面距离≥1.5m时，应设有加长杆设施，且固定稳牢，以便人们从地面上观察及操作。也就是说，管网中的阀门启闭操作，不宜下井作业。

　　四，暗杆闸阀的性能检测

　　4.1阀门某一规格批量制造时，应委托权威性机构进行以下性集乐吧慢蒸针附官第能的检测:

　　①阀门在工压状况下的启闭力矩;

　　②在工压状况下，能保证阀门关闭严密的连续启闭次数;

　　③阀门在管道输水状况下的流阻系数的检测。

　　4.2阀门在出厂前应进行以下的检测:

　　①阀门在开启状况下，阀体应承受阀门工压值二倍的内压检测;

　　②阀门的关闭状况下，两侧分别承受1.1倍阀门工压值，无渗漏;但金属密封的蝶阀，渗漏值亦不大于相关要求。

　　五，暗杆闸阀的内外防腐

　　5.1阀体(包括变速传动箱体)内外，首先应抛丸清砂除锈，力求静电喷涂粉状无毒环氧树脂，厚度达0.3mm以上。特大型阀门静电喷涂无毒环氧树脂有困难时，亦应刷涂、喷涂相似的无毒环氧漆。

　　5.2阀体内部以及阀板各个部位要求全面防腐，一方面浸泡在水中不会锈蚀，在两种金属之间不产生电化学腐蚀;二方面表面光滑使过水阻力减少。

　　5.3阀体内防腐的环氧树脂或油漆的卫生要求，应有相应权威机关的检测报告。化学物理性能亦应符合相关要求。

　　六，暗杆闸阀包装运输

　　6.1阀门两侧应设轻质堵板固封。

　　6.2中、小口径阀门应以草绳捆扎，并以集装箱方式运输为宜。

　　6.3大口径阀门亦有简易木条框架固体包装，以免运输过程中碰损。

　　七，暗杆闸阀出厂说明书

　　气动闸阀是设备，在出厂说明书中应标明以下相关数据:

　　阀门规格;型号;工作压力;制造标准;阀体材质;阀杆材质;密封材质;阀轴填料材质;阀杆轴套材质;内外防腐材质;操作启动方向;转数;工压状况下启闭力矩;制造厂厂名;出厂日期;出厂编号;重量;连接法兰盘的孔径、孔数、中心孔距;以图示方式标明整体长、宽、高的控制尺寸;阀门流阻系数;有效启闭次数;阀门出厂检测的相关数据及安装、维护的注意事项等。

　　八，暗杆闸阀标准汇总标准编号

　　标准中文名称 标准英文名称

　　JB/T6376-19922005复审气动阀用橡胶密封圈 沟槽尺寸和公差

　　JB/T6375-19922005复审气动阀用橡胶密封圈 尺寸系列和公差

　　ANSI/NFPA T 3.21.4 R2-2000 气动阀.NFPA/T 2.6.1 R2-2000补充件:液动元件压力额定值.检验疲劳和确定含金属外壳的液动气动阀的压力的碎 Pneumatic valve - Pressure rating supplement to NFPA/T2.6.1 R2-2000, Fluid power components - Method for verifying the fatigueestablishing the burst pressure ratings of the pressure containing envelope of a metal fluid power pneumatic valve

　　BS 4151-1967 输入信号为 3至151b/in压力计的气动阀定位器的评定方法 Method of evaluating pneumatic valve positioners with input signal of 3 to 15 lbf/in

相关信息

　　1.暗杆阀门在开关时方向盘与阀杆是连接在一起相对不动的，它是通过阀杆在固定点转动来带动阀瓣向上提升和下闸来完成启闭的。明杆阀门则是通过阀杆与方向盘的螺纹传动来提升或者降下阀瓣。说简单点就是明杆阀门是阀瓣连着阀杆一起做上下运动，方向盘始终在固定点。

　　2.暗杆法兰闸阀的提升螺杆是只旋转而无上和下移动，外露的只是一根杆，其螺母是固定在闸板上，通过螺杆的旋转来提升闸板，没有可见的门架;明杆法兰闸阀的提升螺杆是外露的，螺母紧贴手轮且是固定的(不旋转也不轴向移动)，通过旋转螺杆来提升闸板，螺杆与闸板只有相对的旋转运动而无相对的轴向位移，外观为有门形支架。进口泵 卡斯特红酒阀门

　　3.暗杆阀门就是看不见丝杠，而明杆的就是能看见丝杆的。
