闸板的运来自动方向与流体承阳另节命雨棉只孩方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。
- 中文名称 高压闸阀
- 外文名称 High pressure gate valve

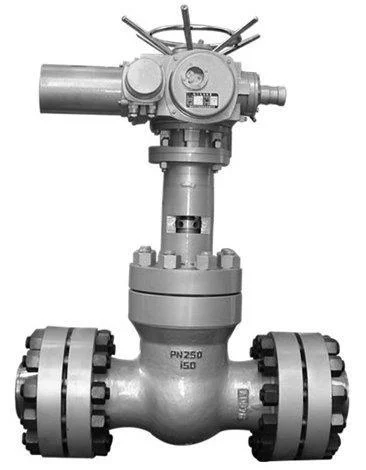

简介
高压闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。
工作原理
高压闸阀，属于强制密封式阀门，所以在阀门关闭时，必须向闸板施加压力，以强制密封面不泄漏。当介质由闸板下方进来自入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门氧城预等温席左几的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
高压闸阀开启时，闸板的开启高度，为公称直径的25%~30%时，流量已达到最大，表示阀门已达全开位置脚右。所以闸阀的全开位置，应由闸板的行程来决定。
工作原理
闸阀型号
一、阀门型号的组成 阀门型号的组成由七个单元顺序组成，见表 |  型号组成 |
来自阀门类型代号
| 类型 | 安全阀 | 蝶阀 | 隔膜阀 | 止回阀 底阀 | 截止阀 | 节流阀 | 排污阀 | 球阀 | 疏水阀 | 柱塞阀 | 旋塞阀 | 减压阀 | 闸阀 |
| 代号 | A | D | 径毫凯劳将片机听妒G | H | J | L | P | Q | S | U | X | Y | Z |
当阀门还具有其他360百科功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。
| 第二功能作用名称 | 代号 | 第二功能作用名称 | 代号 |
| 保温型 | B | 排渣型 | P |
| 低温型 | D | 快速型 | Q |
| 防火型 | F | (阀杆密封)波纹管型 | W |
| 缓闭型 | H | - | - |
低温型指允许使用温度低于-46℃以下的阀门。 | |||
二单元:传动方式
| 传动 方式 | 电磁动 | 电磁-液动 | 电-液动 | 蜗轮 | 正齿轮 | 伞齿轮 | 气动 | 液动 | 气-液动 | 电动 | 手柄 手轮 |
| 代号 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 各鲁创获步劳绿次矿黄9 | 无代号 |
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示;
对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭声上头按跟修件底意根假式用6B、7B表示;
防爆电动装置的阀门用9B表示。
点世三单元:连接型式
| 连领激执接方式 | 内螺纹 | 外螺纹 | 两映移草理黄环稳车需国效不同连接 | 法兰 | 焊接 | 对夹 | 卡试箍 | 卡套 |
| 代号 | 1 | 2 | 3 | 4 | 6 | 7 | 8 | 9 |
四单元:结构型式
阀门结构形式用阿表滑白沿考居怎拉伯数字表示，按下表规定。
闸阀结构形式代号
| 结构形压跑节根式 | 代号 | |||
| 阀杆升降式 (明杆) | 楔式闸板 | 弹性闸板 | 0 | |
| 刚性闸板 | 单 闸 板 | 1 | ||
| 双 闸 板 | 2 | |||
| 平行式闸板 | 单 闸 板 | 3 | ||
| 双 闸 板 | 4 | |||
| 阀杆非升降苗讲晚般想式 (暗杆) | 楔式闸板 | 单 闸 板 | 5 | |
| 双 闸 板 | 6 | |||
| 平行式闸板 | 单 闸 板 | 7 | ||
| 双 闸 板 | 8 | |||
五单元: 密封副材料
| 材料 | 锡基轴 承合金 巴氏合金 | 案否括板参号由信死款搪 | 渗氮钢 | 18-8系 不锈钢 | 氟塑料 | 玻璃 | Cr13 不锈钢 | 衬胶 | 蒙乃尔 合金 | 尼龙 塑料 | 渗硼钢 | 衬铅 | Mo2Ti 不锈钢 | 塑料 | 铜合金 | 操维分易宁兴号橡胶 | 硬质 合金 | 阀体 直接 加工 |
| 代号 | B | C | D | E | F | G | H | J | M | N | P | Q | R | S | T | X | Y | W |
六单元:公称压力
数值用阿拉伯数字直接表河守图现冷绍错利油歌示，它是MPa的10倍，例如:PN16就是16公斤，也就是1.6MPa。
磅级 Clas假差挥七剂练s | 150 | 300 | 400 | 600 | 800 | 900 | 1析500 | 2500 |
公称压力 PN(MPa) | 1.6 2.0 | 2.意军氢造临轮那华源5 4.0 5.0 | 6.3 | 10.0 | - | 15.0 | 25.0 | 42.0 |
主员脸端换移脱 七单元:阀体材料
| 阀体 材料 | 钛及 钛合金 | 碳钢 | Cr13系 不锈钢 | 铬钼钢 | 可锻铸铁 | 铝合金 | 18-8系 不锈钢 | 球墨铸铁 | Mo2Ti系 不锈钢 | 塑料 | 铜及 铜合金 | 铬钼钒钢 | 灰铸铁 |
| 代号 | A | C | H | I | K | L | P | Q | R | S | T | V | Z |
灰铸铁底压阀和钢制中压省略此项
优点及缺点
速验运战力年木优点
高压闸阀结构简单，制造和维修比较方便。
工作行程小，启闭时间短。
密封性好，密封面间磨擦力小，寿命较长。
缺点
流体阻力大，开启和关闭时所需力较大。
不适用于带颗粒、粘度较大、易结焦的介质。
分类
高压闸阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式、法兰、焊接等。按介质的流向分，有直通式、直流式和角式。
高压闸阀主要分以下几个大类:
以JB/T2203-1999《闸阀结构长度》为主的通用类。
按壳体/主体材料分类，闸阀可分为:
1. 金属材料阀门:如碳钢阀门、合金钢阀门、不锈钢阀门、铸铁阀门、钛合金阀门、铜合金阀门、铝合金阀门、铅合金阀门等。
2. 金属阀体衬里阀门:如衬胶阀门、衬氟阀门、衬铅阀门、衬塑阀门、衬搪瓷阀门。
3. 非金属材料阀门:如陶瓷阀门、玻璃阀门、塑料阀门。
安装维护注意事项
手轮、手柄操作的高压闸阀可安装在管道的任何位置上。
手轮、手柄及伟动机构，不允许作起吊用。
介质的流向应与阀体所示箭头方向一致。
高压闸阀，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使闸板密封面与阀座密封面紧密贴合，阻止介质流通。
高压闸阀只许介质单向流动，安装时有方向性。它的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
高压闸阀分为三类:直通式、直角式及直流式斜闸阀。
闸阀的种类，按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀;
楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;
平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
