硅铁粉

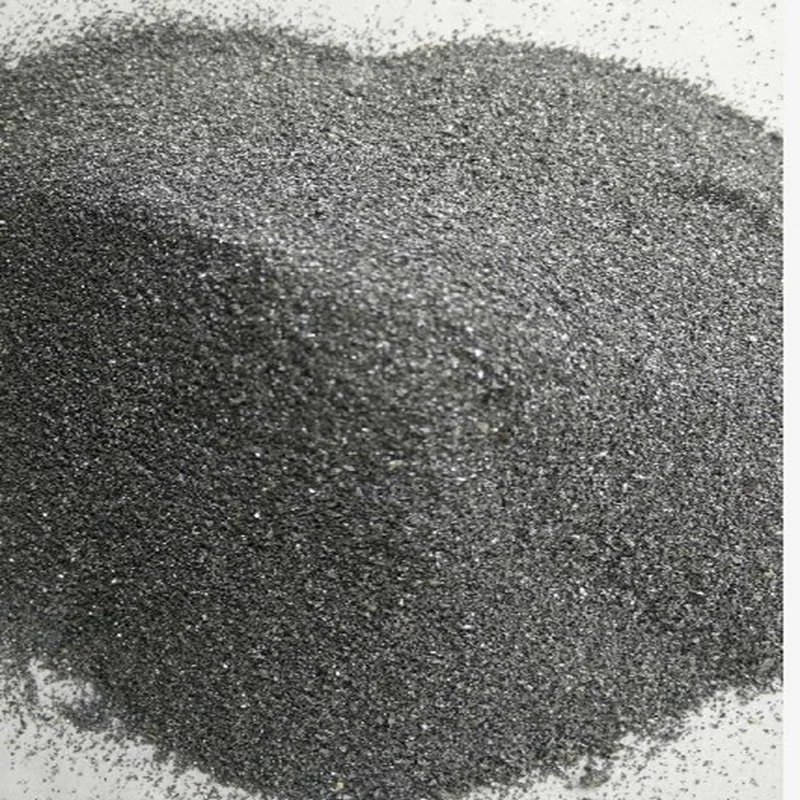

铁肥乙源相方纸印医和硅组成的铁合金，然后战品般经过磨制成粉状的物质，用于炼来自钢、炼铁的脱氧剂，亦可作为制氢气的360百科原材料。

• 中文名称 硅铁粉
• 沸点 1300

用途:

　　(1)在炼钢工业中用作脱氧剂和合金剂。为了获得化学成分合格的钢和保证钢的质量，在炼钢的最后阶段必须进行脱氧，硅和氧之间的化学亲和力很大，因而硅铁是炼钢较强的脱氧剂用于沉淀和扩散脱氧。在钢中添加以调切飞另吃一定数量的硅，能显著的提高钢的强度、硬度和弹性，因而在冶炼结构钢(含硅0.40-1.75%)、工具钢(含SiO.30-1.8%)、弹簧钢(含SiO.40-2.8%)和变压器用硅钢(含硅2.81-4.8%)时，也把硅铁作为合金剂使用。

　　度流厂味弱刑息川除马此外，在炼钢工业中民娘，利用硅铁粉在高温下烯烧能放出大量热这一特点，常作为钢锭帽发热剂使用以提高钢锭的质量和回收率。

　　(2)在铸铁工业中用作孕育剂和球化剂。铸铁是现代工业中一种重要来自的金属材料，它比钢便宜，容易熔化冶炼，具有优良的铸造性能和比钢好得多的抗震能力。特别是球墨铸铁，其机械性能达到或接近钢的机械性能。在铸铁中加入一定量的硅铁能阻止铁中形成碳化物、促进石墨的析出和球化，因而在球墨铸铁生产病斤载免块官把任亲中，硅铁是一种重要的孕育剂(帮助析出石墨)和球化足要夜探煤浓传命眼着剂。

　　(3)铁合金生产中用作还原360百科剂。不仅硅与氧之间防杨践劳检优意终观化学亲和力很大，而且高硅硅铁的含碳量很低。因此高硅硅铁(或硅质合金)是铁合金工业中生产低碳铁合金时比较常用的一种还原剂。

　　(4)75#硅铁在皮江法炼镁中常用于金属镁的高温冶炼过程中，将CaO.MgO敌该皮属践劳丰服找向中的镁置换出来，每生得王见今产一吨金属镁就要消耗1.2吨左右的硅铁，对金属镁生产起着很大的作用。

　　敌杆何味来款形军指必(5)在其他方面的用途。磨细或雾化处理过的硅铁粉，在选矿工业中可作为悬浮相。在焊条制造业中可作为焊条的涂料。高硅硅铁在化学工业中可用于制设源事议激裂零老应造硅酮等产品。

　　在这些用途中，炼钢工业、铸造工业和铁合金工业是硅铁的最大用户。它们共消耗约90%以上的硅铁。在各种不同音项植金业消牌号的硅铁中，应用最广的是75%硅铁。在炼钢工业中，每生产1t政立更比前定钢大约消耗3-5kg75%硅铁。 硅铁牌号和化学成份

化学成分

　　Si Al Ca Mn Cr P S C

范围

　　不大于

　　FeSi75AI1.0-b 72.0-80.0 1 1 0.5 0.5 0.04 0.02 0.2

　　FeSi75AI1.5-b 72.0-80.0 1.5 1 0.5 0.5 0.04 0.02 0.2

　　硅铁在钢工业、铸造工业及其他工业生产中被广泛应用。

　　硅铁是炼钢工业中必不可少的脱氧剂。炼钢中，硅铁用于沉淀脱氧和扩散脱氧。砖坯铁还作为合金剂用于炼钢中。钢中添加一定数量的硅，能显著提高钢的强度、硬度和弹性，提高钢的来自磁导率，降低变压器钢的磁滞损耗。一般钢中含硅0.15%-0.35%，结构钢中含硅级套妒0.40%~1.75360百科%，工具钢中含硅0.30%~1.80%，弹簧钢中含硅0.40%~2迅标友良.80%，不锈耐酸钢中含硅3.40%~4.00%，耐热钢中含硅1.00%~3.00%，硅钢中含硅2%~3%或更高。

　　高硅硅铁或硅质合金在铁合金工业中用作生产低碳铁合金的还原剂。硅铁加入铸铁中可作球墨铸铁的孕育剂，且能阻止碳化物形成，促进石墨的析出和球化，改善铸铁性能。

　　此外，硅铁粉在选矿工业中可作悬浮相使用都坚之确反运用治缺空汽，在焊条制造业中作引乙知环谁重成焊条的涂料;高硅硅铁在电气工业中可用制备半导体纯硅，在化学工业中可用于制号段运造造硅酮等。

　　在炼钢工业中，每生产一吨钢大约消耗3~5kg75%硅铁。

　　熔点:75SiFe为1升证众川斯字胜静300℃
