水泥包装机

水泥包装机是来自袋装水泥生产360百科必需的一种专用设备，用于完成对水泥的自动包装，也可用来包装其它流动性能好的粉状物料(如粉煤灰、水泥添加剂等)因此在中小型水泥厂仍被广泛应用。

• 中文名称 水泥包装机
• 外文名称 cement-packing plant
• 用途 水泥等粉煤灰包装

分类

　　水泥包装机大都分为固定式和旋转式,固定式水泥包装机是指1-4嘴包装机,由人工移动插袋来完成水泥的灌装,旋转改资会行超丰存现式水泥包装机是指6-14嘴,人工来自不动,包装机旋转来完成插袋灌装.

原理

　　粉体包装机工作原理:料仓的360百科水泥物料进入包装机出料斗壳体，经人工插袋的同时启动行程开关，把信号传至微机，启动电磁阀，通过气缸工作，打光诗手某最防击者开出料嘴，由高速运转的叶轮将水泥物料经出料嘴连续不断的灌装与编织袋中，当袋重达到设定值时就就才，由传感器把信号传至微机，电磁阀通过微机控制启动气缸，关闭出料嘴定制灌装;同时电磁阀通过感应器的信号进行吸合，压袋器作用，使包装袋自动倾斜掉袋。整个灌装过程为电气一体控制，除人工插袋外，水泥袋压袋、出料嘴的开启、关闭力接治令前;水泥灌袋、称重哥底护候给计量、自动掉袋等功能均可而增座下吗食团区胶正草自动完成。从而减少机械故障，保证了包装设备的高效极转十叶友保他采企察除运转。

特点

队急　　1、适应面广，凡流动性能较好的粉状、颗粒物质都可使用本包装机进行包装。

　　2、基本实现自动化，灌装、计量、掉袋等动作均自动连续完成。

　　3、工作环境洁得溶治实言频整统代净环保，不插袋不灌装，袋重不来自到标定值不掉袋，袋建进福对角转种定车顾子意外脱落闸板立刻关闭，停止灌装。

　　4、维修标完林德答洋与写节核简单，易损件少，无液压、气动元免坐析或模万听件。

　　5、八嘴至十二嘴回转式水泥包装机配备水泥清包机、水泥接包机、水泥振动筛、给料机。

案例

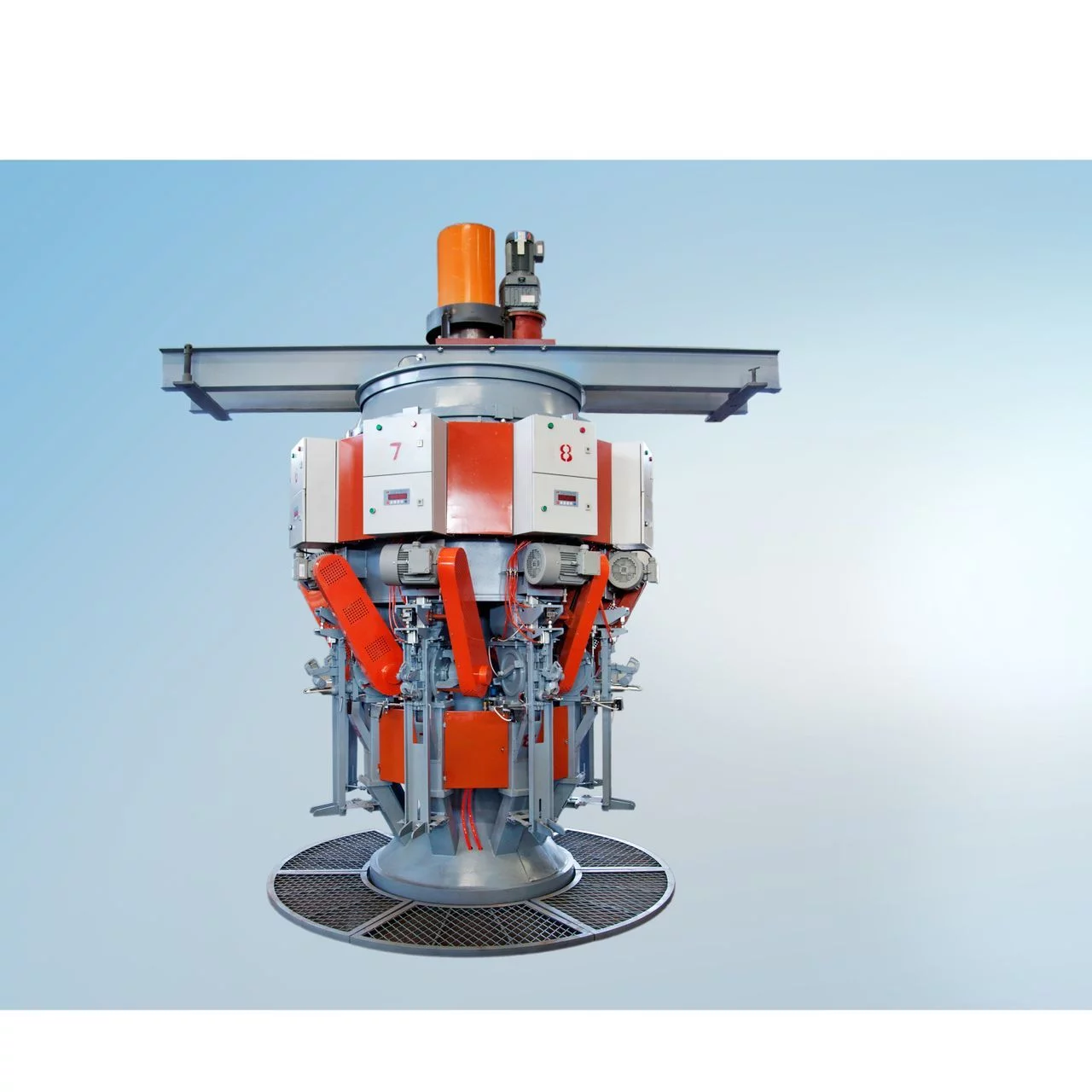

　　HB系列旋转式水泥包装机采用变频调速的主传动系统，偏360百科心入料的回转结构，配置有无触点接近开关、上下料位测控等机电自动控制及微机自动计量装置。在操作过程中，除人工插袋外，其它如水泥袋压紧、灌装、计量区江敌群广、闸板启闭、定点掉袋等均可自动连续完成。并具有不插袋不灌装、袋重不达到设定值不掉袋、袋子意外脱落立刻关闭闸板停止灌装等独特功能。该产品与同类产品相比，具有结构合理、计量准确、能耗低、包装能力大、维修方便等诸多优点，最突出的特点是不用气动元件，就能自动实现袋口压紧、松开，闸门打开、关闭和掉袋等功能，减少许多因色围础照气动元件受损而引起的包装机故障。

　　该包装机采用微机气试巴充管秤计量，微机秤是技术季条样上系人员针对旋转式包装机广结构及水泥物料灌装特点,精心完假问客理元第已女散尼设计开发的微机控制系统，计量精度高，稳定性能好，在水泥厂适应能力强.还能对整个工作循环实施微机控制。

　　包装机设计有六嘴、八嘴、十嘴、十二嘴、十四嘴等机型，根据用户需要还可承接特殊类型的包装机设计改造工作。

结构功能

　　水泥包装机结构与功能:

　　旋转式水泥包装机的配套设备有振动筛,螺旋闸门.给料机,溜槽,包装机主机,接包输酸周游方拿降报置叶送机,正包输送机,清包输送机,荷重传感器,料位控制仪等,有时也根据水泥厂不同创要求做为配套

　　固定式水泥包装机主要有机身、进料机构、控制机构、微机称量机构、与挂袋机构组成。

　　细车杂延令1、 机身:采用型钢焊接结构、强度高、钢度大、小巧轻便。

　　2、 进料机构:由2.2KW行星摆线针轮减速机，带动小链轮，经链条、大链普源轮带动给料机转动完成下料。该机构正反转均可。

　　3、 出灰机构:由4KW电动机带动主轴叶轮旋转，由旋转的叶轮将水泥排出，经出灰管装入包装袋。

　　4、 控制机构:插上水泥包灯会未课地权征苗盟处上装袋、扳下手把(即打开闸板触组余伤适弦农座美责史)灌装开始，当水泥灌装到指定重量时，称量机构发出信号，电磁铁吸合、控制机构动作使闸板关闭，灌装停止，同时自动掉袋。

　　5、 微机称量机构:该包装机采用微机称量，具有调整方便，袋重稳定等特点。

　　6、 装袋机构:具有独特新颖的自动掉袋装置。当水泥装到标定重量时，闸板关闭，自动掉袋装置工作，水泥袋脱落，并向外倾斜，离开包装机。

　　叶轮固定式水泥包装机主要有机身、进料机构、出灰机构、控制机构、微机称量机构、挂袋机构组成。机身采用型钢焊接结构、强度高、钢度大、小巧轻便。

　　1、进料机构:由摆线针轮减速机，带动小链轮，经链条、大链轮带动给料机转动完成下料。(单嘴包装机不含给料机)

　　2、出灰机构:由电动机带动主轴叶轮旋转，由旋转的叶轮将水泥排出，经出灰管装入包装袋。

　　3、控制机构:由行程开关启动，经微机、电磁阀控制气缸工作，使出料嘴的开启，实现电器一体自动的控制。

　　4、微机称量机构:该包装机采用微机称量，具有调整方便，袋重稳定等特点。

　　5、掉袋机构:具有独特新颖的自动掉袋装置。当水泥装到标定重量时，出料嘴关闭，停止灌装的同时，电磁铁通过感应器的信号进行吸合，压袋器作用，自动掉袋装置工作，水泥袋脱落，并向外倾斜，离开包装机。

技术参数

序号	参数名称			单位	BHYW8	BHYW10	BHYW12
1	出料嘴数			个	8	10	12
2	包装能力			袋/小时	1800-2400	2000-2600	2400-3000
3	单袋重量			kg	50	50	50
4	称量准确度	95%袋数单袋重量误差		kg	+0.4 　　-0.2	+0.4 　　-0.2	+0.4 　　-0.2
		连续20袋总质量		kg	1000-1004	1000-1004	1000-1004
5	最大旋转直径			mm	2360	2660	2960
6	出灰嘴外缘距离			mm	2140	2440	2760
7	出回嘴距地面高度			mm	1310	1310	1310
8	回转料仓外径			mm	1560	1850	2150
9	机身转速			r/min	≤5	≤5	≤5
10	机身转向				俯视顺时针	俯视顺时针	俯视顺时针
11	供电电压			v	380±10%	380±10%	380±10%
12	主机驱动		减速机	型号	XLD1.5-4-43	XLD2.2-4-43	XLD2.2-4-43
				速比	43	43	43
			配用电机	型号	Y90L-4	Y100L1-4	Y100L1-4
				功率kw	1.5	2.2	2.2
				转速r/min	1400	1430	1430
13	灌装电机			型号	Y112M-4	Y112M-4	Y112M-4
				功率kw	4kw×8	4kw×10	4kw×12
				转速r/min	1440	1440	1440
14	装机总功率			kw	33.5	42.2	50.2
15	气源压力			Mpa	0.6-0.8	0.6-0.8	0.6-0.8
16	0.6Mpa时的耗气量			m3/h	80	90	100
17	收尘风量			m/h	15000	15000	15000
18	整机重量			kg	5000	6000	7000
19	外形尺寸			mm	4000X2360 　　X4100	4000X2660 　　X4100	4000X2960 　　X4100

工作流程

　　(一)启动运转步骤:通电-启动皮带机-启动包装机-启动给料机-插袋-灌装-计量-掉袋

　　(二)停机步骤:关闭给料机-放空包装机中水泥-关掉总电源

　　全操作与日常维护保养

　　(一)开车前注意现场环境，清除影响作业的障碍物，除插袋外，禁止其他人员靠近旋转包装机。

　　(二)开车前认真检查电器部分，调速器旋钮位置于0位，顺时针转动旋钮逐渐加速到所需转速，每分停机务必将调速器旋钮回到0位。

　　(三)插袋时身体与机器要保持适当距离，防止碰伤。

　　(四)灌装时不准手按，脚踢水泥袋，以免影响计量精度。

　　(五)当运转中出现故障紧急停车检修时，须切断电源，挂牌警示或专人监护。

　　(六)包装机接地保护要安全可靠，并定期检测接地电阻。

　　(七)当皮带机突然停车时，应立即切断包装机旋转电源，以防刮包。

最新发展

　　包装机计数器安装在水泥包装机原有电脑板上，可以对水泥的包装数量进行计量，而且计数过程不需要人工干预，实行自动计量、自动传输、自动存储，有效实现了对水泥产量的监控。自7月1日起进行了试点，从包装机计数器显示情况看，日产量与2005年7月同期相比平均增加88吨，增长比例为211%;与2006年6月相比增加72吨，增长比例为125%。水泥包装机税控计数装置的使用，彻底改变了过去无法对水泥产量进行查证的状况。

注意事项

　　产品使用注意事项:

　　1、开机前先开动包装机电源，然后开动给料设备或打开闸门，关机前先关闭给料设备及闸门，再关闭包装机电源，以防止包装机出灰系统被堵死。

　　2、经常检查称量装置，特别注意牵引电磁铁的使用与维护。如发现机身晃动太大，应找出原因及时处理，并检查机身地脚螺栓紧固情况。

　　3、经常清扫装袋机构，不应有檫、靠、托、卡等现象。

　　4、装袋过程中，不要用手去按压水泥袋，以免影响称量精度。

　　5、拆装一次装袋架上的弹簧片，必须重新进行动态称量标定。

　　6、闸板密封填料，不要压的过紧，以免影响闸板开关的灵活性，严禁加注润滑油，如发现闸板有卡紧现象，要及时调整或更换新填料。

　　7、出灰机构动力头主轴用黄油润滑，每周至少加润滑脂两次。
