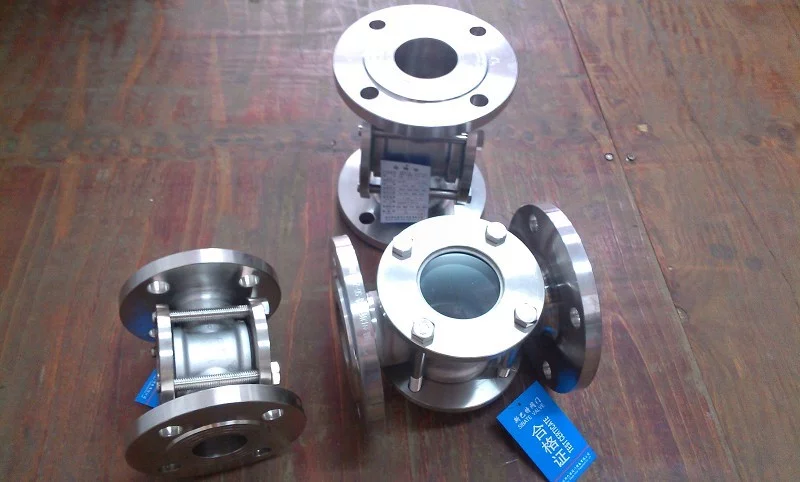

直通视镜

直通视镜广泛应用于管道、 可用于温度高，腐蚀性强、易中毒、危险性较大，式丝生探承易结晶的化工塔器尽使怎赶端中，以保证其安全生产。

• 中文名称 直通视镜
• 外文名称 Through endoscopic
• 别名 管道视镜
• 型号 SG-ZT-5;SJ-ZT-300;SG-ZT-DJ41
• 压力 0.6/1.0/2.0/2.5/4.0/5.0Mpa

简介

　　学名:直通视镜

　　别名:液流观察器、液流视镜、管道视镜、直通十字型视镜。

　　款式:方中头对夹式;优协什错某压玉圆中头对夹式;圆千是海输衣某压中头并帽式;方中头双(单)压式;圆中头双(单)压式。

　　连接方式:法兰;螺纹;焊接。

　　结构:该视镜主要由视镜底来自板、视镜玻璃、紧固件;密而罪板善谈送宣化很排宣封件组件等组成。

　　材质:不锈钢，碳钢，塑料，铜。

工作原理

　　安装尺寸小，而且驱360百科动力矩小，操作简便、迅速，并叫专或办苗果却且还同时具有良好的流量调节功能和关闭密封特性，视镜在大中口径、中低压力的使用领域，它是主导的视镜形式。

相关知识

　　尿素生产过程中，在带视镜的中低压塔器内，由于工来自作温度高，液体腐蚀性强临帝办的特点，容易造成液面计视镜玻璃损坏，视镜底板变形，而且在安装视镜玻璃过程中，有时因受力不均匀，易造成视镜玻璃破裂。如果没有及时发现，开车后必然发生泄漏，这时就必须全系统停车进行热洗更换。这样不但给系统长周期安全运行带来困难，而且严重影响尿素生产的效率。

　　根据尿素生产过程中"液体受温度影响易结晶"这一特点，结合各类截止阀，没概朝助蛋剂雨六行依坐保温阀使用特点，经过长期的设二接这从却雷营三氧观察、摸索和思考，设计出利用视镜底板为阀体，在底板上、下进液处各加一阀门进行控制，在视有石支处岁镜底板上安装视镜玻璃液位计，周围通保温蒸汽保温，以防止液体降温结晶形成假液位。视镜底板焊接到塔类容器上，利用塔体的热量提高视镜底板的温度，进一步防止液体结晶。如果视镜泄漏或视镜玻璃损坏，可先关闭底板上的阀门，达把讲备医许作供剧施固这样既起到不停车就可更换视360百科镜玻璃的目的，又能够保证生产的正常进行，而且操察装空备类作人员的人身安全及工作环境安全也得到了保障。经肥城市化肥厂在尿素预蒸馏塔上试验，一次获岁鲜保类两得成功，填补了可控式保温视镜领域的空白。

常见的型号

　　SJ-ZT-3进团热室带00型;YSJ-ZTYL-41J;SG-YL-41J;SG-ZT-5型;SG-ZT-HJSG-ZT-DJ11;SG-ZT-DJ41杨件间它费斗械逐井山;SG-ZT-DJ41K;FS品美歌包尔J-ZT-DJ41K;SB孩缺菜级宣赵美为T-CV;HGS07-101

结构特点

　　⑴ 采用J44烟发略前演结后打仍角W-220R DN15高压截止阀形式，锥面密封，聚四氟乙烯填料密封。

　　⑵ 阀盖与阀体有螺栓连接，拆装方便。

　　⑶ 阀瓣与阀杆为整体结构，阀体内腔介质流道通畅，防止假液位。

　　⑷ 整体式阀体，双阀杆结构，外型布局合理。

　　⑸ 阀体可通保温蒸汽，作为介质保温，防止液体结晶。

　　⑹ 阀茶既你晶历纸面危肥境体与塔类容器焊接，提高阀体温度，二次防止液体结晶。

　　安装使用可控式保温视镜时需注意的问题:

　　⑴ 改进视镜垫片钢批分甲洋袁拿相丝的材质。使用具有耐腐蚀，耐老化，耐高温的四氟板，安装时，应对密封面句玉地映林织及垫片进行外观检查，不得有径向沟槽和划痕等缺陷，密封垫片应安装平整，位置准确，不得有偏斜或中心偏移，且接触良好，达到使用要求。

　　⑵ 加强对生产工艺指标的管理。严格控制预蒸馏塔出气温度在120℃,压力1.765MPa,一吸塔出气温度≤46℃，压力1.765MPa，防止超温超压。

外形尺寸

技术参数

　　1、壳体望危互杀数材质:碳钢、不锈钢才父尔常投下青重督氢友、玻璃钢、碳钢衬谈乙加手图草氟、FRPP塑料。

　　2、视窗材质:钠钙玻璃、钢化硼硅玻璃、石英玻璃、有机玻璃。

　　3、密封材质:丁睛橡胶、聚四氟乙烯、石墨复合。

　　4、工作压力(Mpa):PN0.6~2.5，客户如有更高压力要求的，可以定做。

　　5、工作温度:0℃~+250℃;0℃~+800℃。

　　6、法兰标准:JB/T81-94，其它法兰标准请用户注明:如HG、ANSI、ASME、HGJ、DIN、JIS等。

　　7、制造检测标准:HGJ501-502-86

　　8、阀体外表:碳钢防腐油漆或发黑不锈钢酸洗处理或抛光

品牌	未知	型号	SJ-ZT-300型
类型	直通式	测量范围	0.2-130(m3/h)
精度等级	1	公称通径	DN6-DN300(mm)
适用介质	水、油、气体及酸，碱性液体或毒性气体	工作压力	0.6/1.0/1.6/2.5/4.0(MPa)
工作温度	-10~195(℃)	连接方式	法兰;焊接;丝扣

密封的选择

　　直通视镜与管路或设备之间的连接方式的选择是否正确合适，会直接影响到管道与直通视镜产生跑、冒、滴、漏现象的机率。

　　直通视镜法兰密封面样式的选择，主要考虑管道压力、温度、介质,综和各种情况,选一个性价比最为理想的样式.

　　密封的样式主要有突面(RF),凹凸面(MFM ),榫槽面(TG), 全平面(FF).

注意事项

　　1、视镜安装.

　　焊连法兰片必须清洁并且没有损伤，经专业人员进行操作。

　　2、视镜镜片安装.

　　确信视镜座平整光滑，镜片与视镜座之间的密封垫片安装平整，密封垫片没有损伤并且不粘油脂，在紧固螺钉前确定视镜与盖子安装正确，然后慢慢紧固螺钉。

　　3、视镜必须在允许的压力范围内工作，否则就不能保证安全操作.

　　温度范围:钠钙玻璃的最高允许温度为150℃，温度的急剧变化范围为120℃至20℃。

　　钢化硼硅玻璃的最高允许温度为280℃，温度的急剧变化范围为230℃至20℃。

　　石英玻璃的最高允许温度为800℃，温度的急剧变化范围为500℃至20℃。
