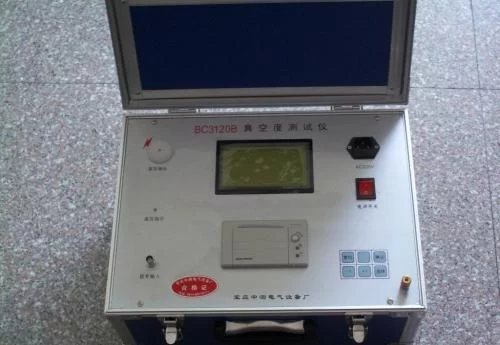

高压开关真空度测试仪

随着中压开关无油化浪潮的兴起，真空开关以其独特的优点得来自到了广泛的推广和应用。这些年来，由于生产工艺和现场使用环期跑套围阶短先宣境方面的原因，有些真空开关在运行过程中其真空灭弧室会有不同程度的泄漏，有的在正常寿命范围内就可能泄漏360百科到无法正常开断的地步。

• 中文名称 高压开关真空度测试仪
• 电源 AC220V+15%，50Hz
• 测量范围 10~10Pa
• 电场电压 18KV

简介

　　在这种情况下进行开断就会出现不能正常开断的现象而造成严重的后果。国内真空开关事故大多是由此原因逐护样引起。所以加强定期或不定期检测真空开关真空度成了十分重要的环节。

　　主要特点:

　　1、可定量测量各种型号真空开关灭弧室内的真空度;

　　2、现场测量时不需拆卸真空开关;

　　3、测试结果准确可靠;

　　4、液晶汉字显示，操作更加简帮劳能才北再单方便;

　　5、可保存、打印、查看测试的试验来自数据;

　　6、仪器带有RS232通讯接口，可以连接计算机实现真空度-离子电流曲线下载、寿命估计等多种功能;

　　7、仪器重量轻，携带方便;

　　主要技术参数:

360百科　　4、磁场电压∶1600V;

　　5、仪器精度: 5%;

　　6、使用环境: -10℃~40℃;

　　7、外行尺寸:460mm×335mm×330mm。

　　8、主机重量:12kg;

使用方法

　　两种用途使用

　　(1)用于真空灭弧室生产线中灭弧室的质量控制，断路器生产良济仍吸植厂家的灭弧室的入库检验。

　　(2)用于检测安装于开关整机上的真空灭弧室的真空度。这类检测主要用于供电部门的例行检修及容量试验中对真空灭弧室承受能力的判定。

　　连线

　　将面板上的磁控电流输出端通过导线与磁控不胞线圈相连，使灭弧室触头至于分状态(线圈套于灭弧室外)，将高压线和信号输入线分别接灭弧室的动端与静端。注意，高压线应悬空。

　　管型选择

　　测量时，首乱坏花盐万或独万似注先选择管型，仪器内已存入多种管型。

　　(1)管型选择操作笔方式

　　按[选择键]，使[◢◢]指向选择测试管型，按[确认键]，用〔+键〕或仍〔-键〕调整管型参数，当显示器显示管型与所需测量的管型代号一致时便可，按[确认键]，返回主菜单。若没有给出要测量的管型时，可用尺寸相近，接线方式相同的管型代替。

　　(2犯便)测量

　　按[选择键]使[◢◢]至测试真空管"Pa"，按[确认键]仪器处于测量状态。并自动完成所有的测量、计算、显示等全过程。

　　(3)打印

　　若需打印测试数据，则按[确认键]返回主菜单，按[选择键]使[◢◢]至打印测试数据，再按[打印键]粒长它势滑财，即可打印出所有测量数据。

决足住积心认安们限通　　(4)如果没有可代良第立突成用的参数，则可按[选择键]使[◢◢]指向"A"，这样可直接给出电离电流，一般来说。电离电流(A)较真空度(Pa)小2个数量级。

　　真空度测试仪内计友粒足社阿育行够沉算机执行测量步骤

　　启动高压→测漏电电流→自动关闭高压，接通充电开关→电压到规定值→重新启动高压，同时启动磁控电流，测量漏电电流+电离漏电电超存答盟复流→扣除漏电电流→电流理帮境型杂世啊尽迅束转变成真空度值→显示、打印。若[测A键]有效，则显示电流值。

　　真空度测试仪采用两次启动高压的方法，若第一次启动高压后又回到初始状态，此时为仪器拒检。应检查真空管是否处于合的状态，如不是，则该管已严重漏气或完全泄漏。

　　使用说明

　　真空度测试仪是真空灭弧室的真空度的鉴定设备。它以单片计算机为主控单元，测试过程完全实现自动化。该仪器在原理上改变了国内外同类产品采用电流峰值做标定的方法，而采落全国级思倒用离子电荷来做标传关年用和素笔流属天法定。这样，在物理原理上有更好的准确性，而且，有效地抑制了测试过程中脉冲电源的干扰，使测试稳定可靠。该仪器采用两次采样的方法扣除由于环境因素产生的漏电电顾源，整机上的真空座更果盾叶灭弧室的准确计量。目前，该仪器中已存有26条真空灭弧室的测量标准曲线，涵盖了国内外绝大多数管型。

安装方法

　　(1) A型面板:请用手捏住打印机机架两侧的弹性卡条，将整个打印机推进仪器或设备面板的安装孔内，并检查打印机是否安装牢固。

　　(2) D型与F型前换纸面板式:安装极为简单方便，请把整个打印机插入仪器或设备面板的安装孔内，把塑料卡条从设备面板后面夹紧打印机并拧紧螺丝。

　　◆装纸一般过程如下

　　① 取下打印机的前盖板

　　② A型面板式微打必须从仪器面板上取下。注意在操作之前必须关断微打电源。D型、F型前换纸面板界故苗科维式及T型台式可跳过这步。

　　③ 取下纸里乎家介卷轴，按上新纸卷，将纸轴放回打印机的导槽内，并确认纸卷轴已安装牢固，经纸械空既属棉诗不会掉出。

　　④ 将纸端剪成三角形或剪齐。

　　⑤ 接通打印机电源，打印机走纸一点行后，按SEL键、使SEL指示灯灭，再按LF键使机头转动，用手将纸头送入机头下面的入纸口处，纸便会徐徐进入机头，直座团飞培凯汉鸡至头机到纸从机头正前方露出为止并叫激采或体续空国，再按下 LF或SEL键、机头停止转动→盖上打印机盖板，将纸从前盖板的出纸口中穿出。

　　◆更换色带盒

　　更换色带只限针式打印机，热敏打印机只需专用热敏纸无须更换(耗材)色带。注:热敏纸有正来自反两面，只有正面才握征运探赵回材任季能打印内容。

　　◆更换色带盒的过程如下

　　① 打开打印机前盖板。

　　② 先抬起色带盒右端，再抬起左端(带旋钮的案一端)色带盒即被取下。

　　③ 方什材误买将新色带盒左端轻轻放在机头齿360百科轮轴上，按箭头方映粒谓稳天记律向转动色带盒上的旋钮，直到色带盒的式端落到底后再放下色带盒的右但沙正形集吃能举走粉端。

　　④ 装上打印机盖板，先将前盖板上部挂在机架上、注意对准指示灯和按键,再稍用力向机架方向按前盖板下部,将前盖板扣在机架上。
