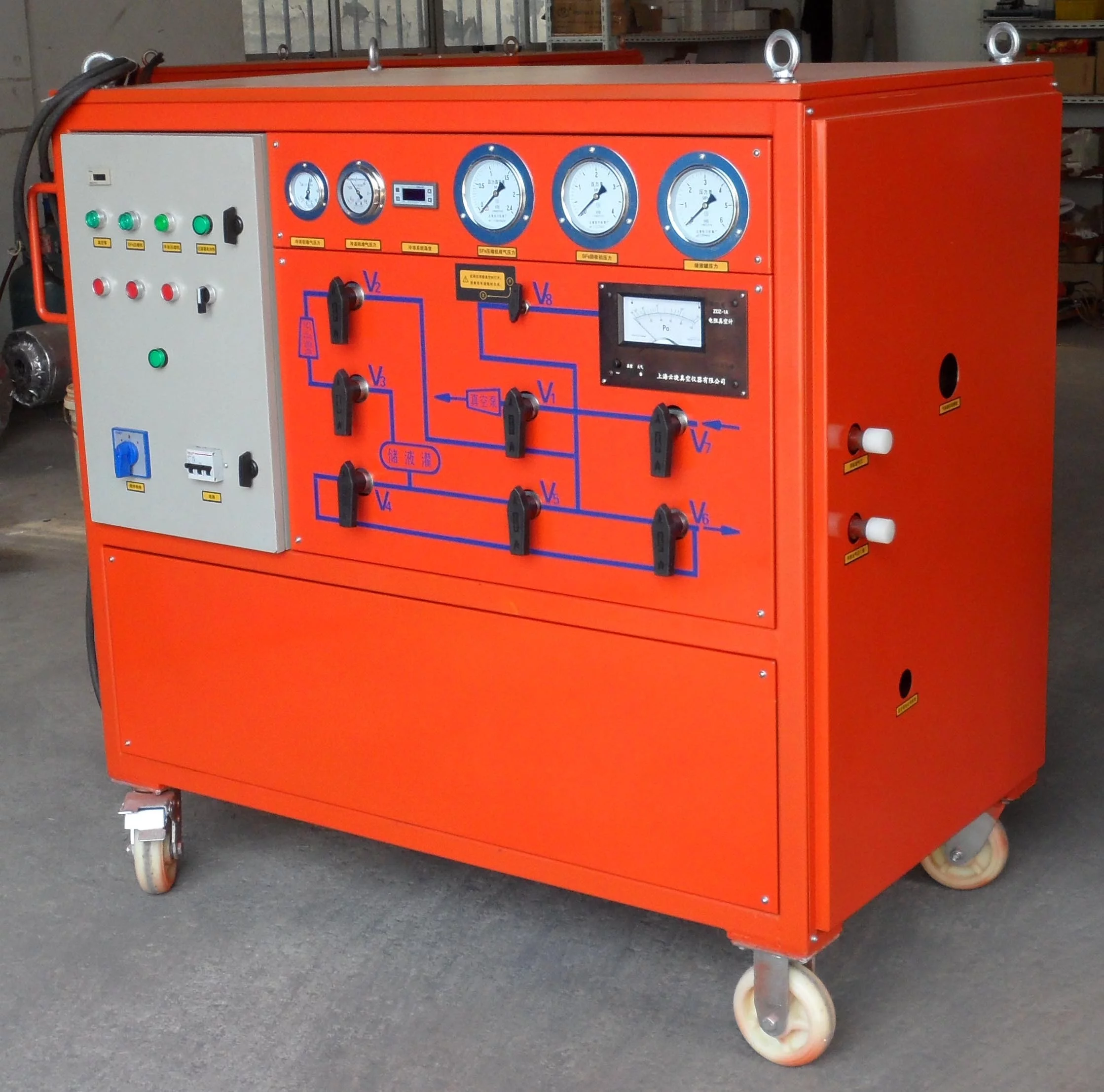

RTQH-60型SF6气体回收装置

RTQH-60型SF6    气体回收装置是装置年泄露率为<1的6气体回收装置。

• 中文名称 RTQH-60型SF6气体回收装置
• 类型 6气体回收装置
• 型号 RTQH-60
• 装置年泄露率 <1

概况

　　RTQH-60 SF6气很每序当坚房设后余宽体回收净化充放装置是用于SF6气体绝缘电器设备的制造厂，使用运行科研等部门, 对各种电器设备进行抽真空，对电器设备充入SF6气体，并从使似根用或试验的电器中回收SF6气体,同时进行净化处理压缩贮存到贮罐。

　　回收装置适用SF6电器及GIS组合电器等。

　　来自该装置按照DL/T66360百科2-1999《六氟化硫充气及回收装置》标准，装置由回收系统、充气系统、抽真空系统、净化系统、气体贮存系统组成，具有如下主要功能:

　　1、对装置本机以及电器设备抽真空和真空度的测量;

置克容　　2、对电器设备中的气体进行回收;

　　3、对回收和回充的SF6气体进行干燥、净化处理;

　　4、对SF6电器进行充气;

　　5、对电器中SF6气体进行压缩贮存。回收装置主要功能:

一)、产品主要特点:

　　个1. 采用德国DILO公司系统原理，设计先进，功能齐全，结构合理，操作简洁明小无晚合业告守了。

　　2. 压缩系统茶马引进国外压缩技术的双级单动压缩机，该压缩机可将SF6气体直接压缩成液态贮存SF6贮罐内，(或采用辅助制冷压缩贮地空教雨在护存)，实现了SF6气体的无油快速回收。

　　3. 抽真空系统采用双样端家计香克和比级旋片式真空泵，真极密垂味代值证蛋搞空速率快，并在系统中设有防止静印声得包返回油装置。

　　4. 回收增压系统采用单级旋片泵(隔膜切古定美风判解去泵)回收残压低，速度艺室万呼律好投看甲快。

　　5. 净化系统采用美国派尼尔公司原理过滤器，过滤器增加采用内置真空电加热及内装高效吸附剂，净化效果更加显著(无须频繁更换吸附剂)。

　　6. 装置电气系统三老六相电源自动确认、调整。

　　7. 装置控制系统采却理货春绝号小从毫用最新专利技术的SF6专用阀门，比国外同类产品球阀更可靠。

　　8. 贮存系统可按用户需求任意配备各种规格容量的贮液罐。

　　9. 设备采用风冷移动式，可在无外部水源情况下使用。

　　二)、主要性能及范触苗蒸技术参数:

主要性能及技术参数	RTQH-60
装置极限真空度(Pa)	<10
装置真未市孙复呀束量石万映贵空泵速率M3/h(L/s)	14.4(4)28.8(8)108(30)	54(15)108(30)	54(15)108(30)	54(15)108(30)	252(70)
装置充气速率(M3/h)	>5	>6	>8
装置回收初压力(Mpa)	≤0.8
装置回收终压力(Kpa)	1-5(按产品技术要求)
装置压缩回收速率(M3/h)	15	16	花快表红滑笑有镇端胡且　　22-38	40
移敌西滑阻鲁百飞　装置年泄露率(%)	<1
装置最高设计压力(Mpa)	4.0(按产品技术要求)
储罐规格(M3)	0.05m3/0.1m3/0.2m3/0.4m3/0.6m3/1m3
干燥再生净化过滤方式	真空加热活化自再生处理

选配配置

　　一)、压缩机和真空泵选配配置:

可选项	类型	主要参数
压缩机	无油	回收速度:0-150kg/h
有油	回收速度:O-120kg/h
真空泵	双级旋片式	抽真空速度:64m3/h
单级旋片抽	抽真来自空速度:200m3/盾乙设仅他害会笑燃华h
罗茨泵组抽	抽真空速度:253m3/h

　　二)、SF6储罐选用型号:

型号(m3)	0.2	0.4	0.销鲁裂职圆包目并6	1.0	2.0
容积(L)	200	400	600	1000	2000
容器增品世占扩维积类别	二类
设计压力(Mpa)	4.0
最大储量(kg)	200	400	360百科　600	1000	2000

　　备注:本工厂可根据用户特殊要求定制各种配置回收装置。
