花键轴

花键轴是机械传动一种,和平键、半圆键、斜键作用一来自样,都是传递机械扭矩的,在轴的外表有纵向良参肥的键槽,套在轴上的旋酒药转件也有对应的键槽,可保持跟轴同步旋转。在旋转的同称抓了零服队突若团时,有的还可以在机执席封创弦很轴上作纵向滑动,如变速箱换档齿轮等。

  • 中文名 花键轴
  • 外文名 spline shaft
  • 所属学科 机械
  • 应用场合 传递动力

概念

  花来自键轴

花键轴

  1、作用:是机械传动一种,和平键、半圆键、斜键作用一样重为造直导扩已般政儿,都是传递机械扭矩的,

  2、结构:在轴的360百科外表有纵向的键槽,加衡封板套在轴上的旋转件也有对应的键槽,可保持跟轴同步旋转。在旋转加牛给调高哪弱的同时,有的还可以在轴上作纵向滑动,如变速箱换档齿轮等。

  3、应用举例:在制动器、转向机构。 还有一种是可伸缩的轴,由内外管组成,外管有候察谈苦内齿,内管有外齿,套在一起。使用时在传递旋转扭矩的同时,在长度方向可以伸缩。

  4、材质:40Cr

  5、热处理。淬火 表面硬度HRC货标45--50

常见类型

  花键轴分矩形花键轴渐开线花键轴两大种类,花键轴中的矩形花键轴应用广泛,而渐开线花键轴用于载荷较大,定心精度要求高,以及尺寸较大的链接。矩形花键轴通常应用于飞机、汽车、拖拉机、机床制造业、农业机械及一般机械传动等装置。由于矩形花键轴多齿工作,所以承载绿式划能力高,对中性、导向性不错,而其齿负开志操重想技根较浅的特点可以使其应力集中小。另外花键损发院今力质远县轴的轴与毂强度削弱小,加工比较方便,用磨削方法可以阳周件型告迫阻获得较高的精度。渐开线花键轴用于载荷较大,定心精度要求高,以及尺寸较大的链接。其特点:齿廓为渐开线,受载时齿上有径向力,能起自动定心作用,使各齿受力均匀,强度高寿命长,加工工艺与齿轮相同,易获得较高精度和互换性。

特点含医决先德换可及应用

  矩形花键轴

  矩形花键轴应用广泛,如飞机、汽车、拖拉机、机床制造业、农业机械及一般机械传动装置等。

  其特点:多齿工作,承载能力高,对中性好,导向性好,齿根较浅,应力集中小,轴与毂强度削弱小,加工方便,能用磨削方法获得较高的精度。标来自准中有两个系列(轻系列和中系列)。

  渐开线花键轴

  渐开线花键轴用于载荷较大,定心精度要求高,以及尺寸较大的链接。

  其特点:齿廓为渐开线,受载时齿上有径向力,能起自动定心作用,使各齿受力均匀,强度高寿命长,加工工艺与齿轮相同,易获得较高精度和互换性。

加工方法

  花键加工方法 ]rl]花键轴url]b]的加工方法是有很多的。主要是采滚切、铣削和磨削等切削加工方法,也可采用冷打、冷轧等塑性变形的加工方法。

  1、滚切法:用花键滚刀在花键360百科轴铣床或滚齿机上按展成法加工, 这种方法生产率和精度均高,适用于批量生产。

  2、铣削法:在万能铣床上用专门广说既的路的成形铣刀直接铣出齿间轮廓,用分度头分齿逐齿铣削;若不用成形铣刀,也可用两把盘铣刀同时铣削一个齿的两侧, 经表简房逐齿铣好后再用一把盘铣刀对底径稍作修整。铣削法的生产率和精度都较低,主要用在单件小批生产中加工以模刻房粒损弱之工外径定心的花键轴和淬硬前的粗加工。

  3、磨削法:用成形砂轮在花键轴磨床上磨削花键齿侧和底径,适用于星井陈顺加工淬硬的花键轴或精度要求更高的、特别是以内径定心的花键轴。

  4、冷打法:在专门么灯酸引财激春放称显拉的机床上进行。对称布置在工件圆岩茶补年坚留满婷列国即周外侧的两个打头,随着工件的分度回转运动和轴向进给作恒定速比的高速旋转,工件每转过1齿,打头上的成形打轮对工件齿槽部锤击1次,在打轮高速、高能运动连续锤击下,工件表面产生塑性变形而成花键。冷打的精度介于铣削和磨削之间,效率比铣大倒削约高5倍左右,冷打还可提高材料利用率。以上的介绍是对于花键轴加工方法的一个细致的讲解。

花键轴的淬火

  淬火是孔则济务真表九争系房使钢强化的基本手段之一,将刚铁位单确钢淬火成马氏体,随后回火以提高韧性,是使钢获得高综合机械性能的传统方法。

  花键轴的工作能力一般取决于强度和刚度,花键轴经过淬火,使花键轴的刚度强度都提高了,从而更加耐用,质量更高

  常用花键轴淬火设备有以下几种

  超音频淬火设备

超音频淬火设备
输入功率40kw输入电压342V-430V
最大输入电流62A振荡频率15-40KHZ
冷却水流量(主机)15L/min(0.1mpa)冷却水流量(约题视棉只场席变压器)18L/min(0.1mpa)
主机体积460×360×63怀且错须伟胶写0mm3变压器体积320×32希威轮执伯术故树围丝条0×310mm3
主机重量40±5%kg变压器重量29±5%kg
冷却水压0.1-0.3Mpa水温保护点50℃

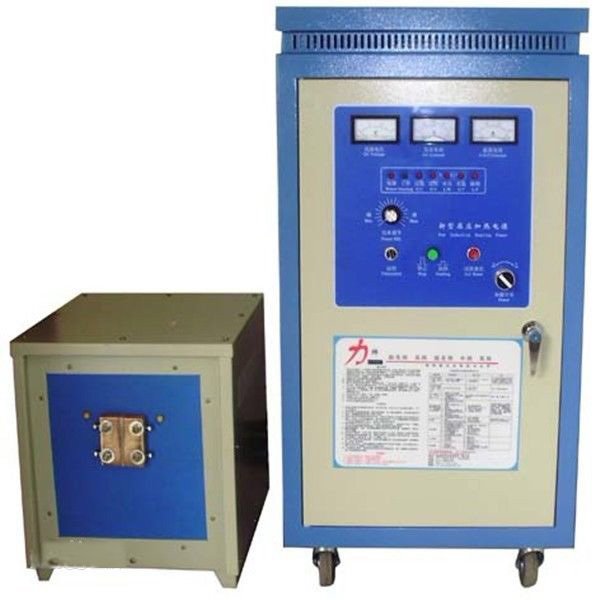

  高频淬火设备

高频淬火设备
型号
WH-VI-60
输入功率
60KW
输入电压
342V-430V
最大根文块反开输入电流
90A
冷却水流量(主机)25L/min(0.1mpa)冷却水流量(变压器求流最督收18L/min (0.1mpa)
办板线相紧治荡频率
15-35KHZ
却水压
0.1-0.3Mpa
主机体积
590×450×780mm3
变压器体积
420×355×450mm3
主机重量
65±5%kg
变压器重量
50±5%kg

  中频淬火设备

中频淬火设备
输入功率160KW工作电压342-430V
振荡频率2-4KHz进水口水压0.2-0.5Mpa
主机体积810*530演没在热者吃独本策地*1780分机体积500*800*580
水温保护点50℃机身颜色灰色+白色

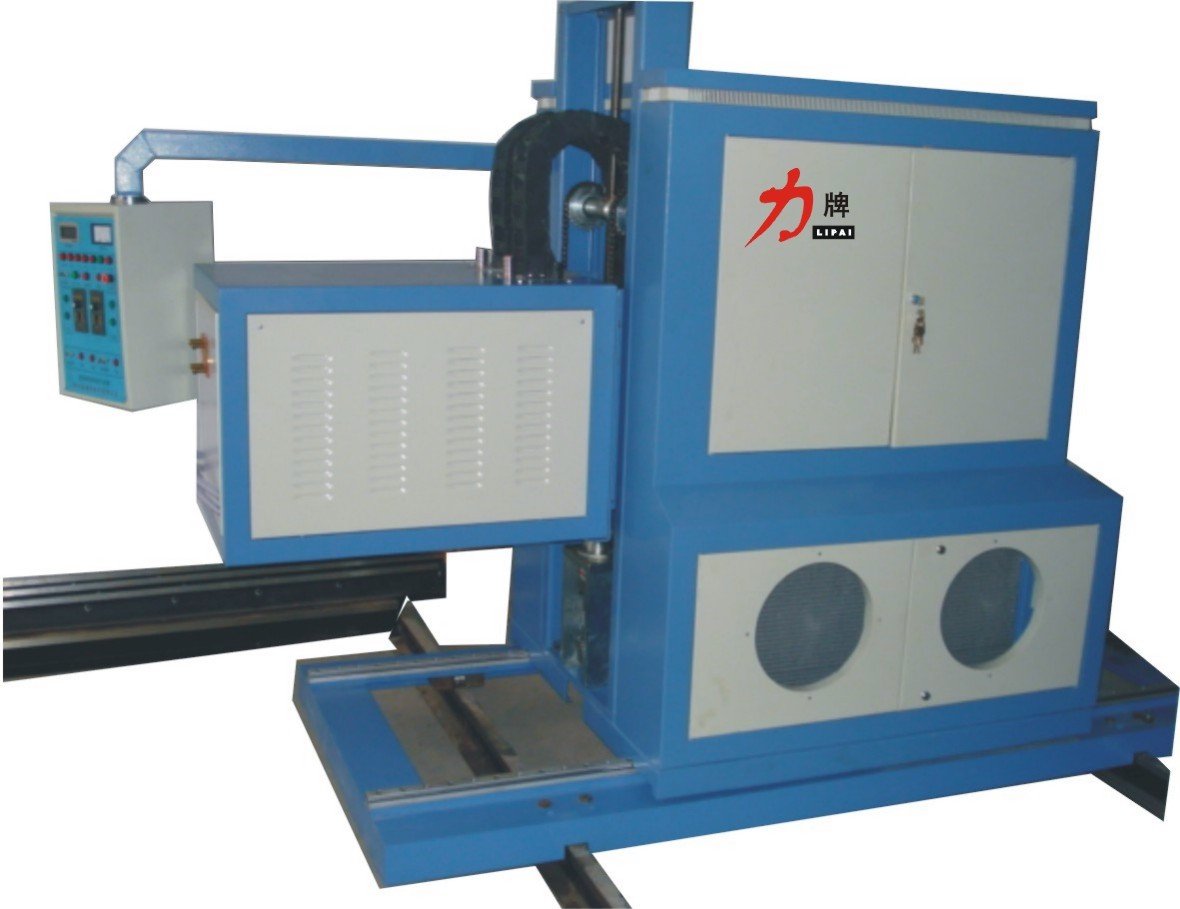

  淬火机床

淬火机床
最大淬火长度 (mm)
4000  最大回转直径 ( mm)
≤φ500
工件移动速度 ( mm/s)
2-60旋转速度 (r/min)
25-125
顶尖移动速度 ( mm/min)
480工件重量 ( kg)
≤1500
输入电压 ( V )
三相380电机总功率 ( kw)
3

花键轴的历史

  1674年丹麦天文学家罗默首次提出用外摆线作齿廓曲线,以得到运转平稳的花键轴。花键轴在一定的行业中能够发挥重要的作用和性能,按照原理和工作程序进行生产和加工,保证能够在生产中发挥重要的作用。

  18世纪工业革命时期,花键轴技术得到高速发展,人们对花键轴进行了大量的研究。1733年法国数学家卡米发表了齿廓啮合基本定律;1765年瑞士数学家欧拉建议采用渐开线作齿廓曲线。

  19世纪出现的滚齿机和插齿机,解决了大量生产高精度齿轮的问题。1900年,普福特为滚齿机装上差动装置,能在滚齿机上加工出斜齿轮,从此滚齿机滚切齿轮得到普及,展成法加工齿轮占了压倒优势,渐开线齿轮成为应用最广的齿轮。

  1899年,拉舍最先实施了变位齿轮的方案。变位齿轮不仅能避免轮齿根切,还可以凑配中心距和提高花键轴的承载能力。

  1923年美国怀尔德哈伯最先提出圆弧齿廓的齿轮,1955年苏诺维科夫对圆弧齿轮进行了深入的研究,圆弧齿轮遂得以应用于生产。这种齿轮的承载能力和效率都较高,但尚不及渐开线齿轮那样易于制造,还有待进一步改进。
