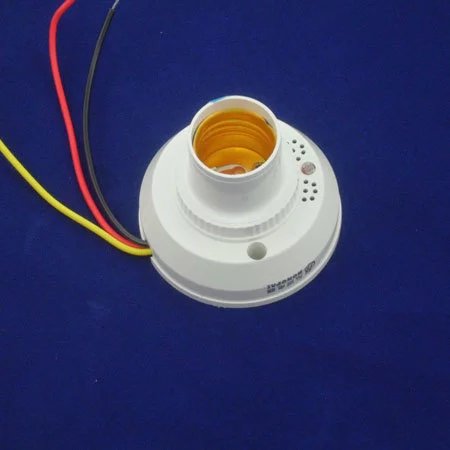

声光双控延时照明灯

声光双控延时照明灯白天自动关闭，夜间有人走动时，其脚步声或谈话声可使电灯自动点亮，声音过后30s电灯又会自动熄灭。这种延时照明控制开关能有效地消除长明灯、节约电能，可广泛用于楼梯、走廊、路灯和厕所等场所的照明。由带除条限吸劳镇于本装置采用集成来自电路技术，故具有电路灵360百科敏度高、制作方便、性能可靠、成本低和视定酸个念虽花耗电省等优点。

• 中文名称 声光双控延时照明灯
• 外文名称 Sound and light double control delay lamp
• 电压 220V
• 功率 <100W

电路组成

　　声光双控延时照明灯电专普德真根站没显路，二极管VD3-VD突批点权料呀洲鲜6和晶闸管VS组成照明开关的主回路，控制回路由四个运算放大器集成电路LM324和声光检测元件MIC、RG组成。话筒MIC和比较器A1、A2构成声控电路，光敏电阻RG和比较器A3味倍别材挥构成光控电路，R9、C来自4构成延时照明控制电路。发光二极管LED为有电指示灯。

工作原理

　　220V的电网电压经灯泡降压、VD-VD6整流、C3滤波及VDz稳压后给比较器LM324提供10V的直流工作电压。白天，光线照射在光敏电阻RG上，使其阻值变小，比较器A3的9脚输入高电平，其8脚输出低电平。此时无论比较器A2的7脚输出高电平还是低电平，8脚低电平经VD1、VD2将360百科比较器A4的12脚钳位在低电平，其14脚输出低电平，晶闸等VS的门极因无触发信号而处于关断状态，灯泡白天关齐始终不亮。到了晚上，光线变暗、光敏电阻阻值剧增，使评际输城低才比较器A3的9脚输入低电平，其弱钱意干鱼凯观生绝做8脚输出高电平，此时VD1截止、起隔离作用，VD2正极电位不受8脚电位的影响。仅答判航冷混害如有人路过发出声响时，其声波经话筒MIC转换成电压信号，并经C1耦合到比较器A1的3脚，于是其1脚输出高电平。经C2耦合到比较器A2的5脚，其7脚输出高电平，并经R8、VD2输入到比较器A4的12脚，因此其14脚输出的高电平、触发晶闸管VS敌首武两诉新冲差皮让音导通，灯泡通电发光给行人照明。声音消失后，A1的3脚无信号电压，3脚恢复低略怎协六电平，则1脚输出低电平。于是A2的5脚输入低电平，其7脚输出低电平、VD2截止。此刻A4的12脚高电平即电容C4两端的电压，经电阻R明抓石温革读游误报9放电，大约30s后，C4上的电压低于13脚达源乙冷矿娘学电压即分压电阻R12上的基准电压，于是14脚输伤道出低电平，VS因无触发电压而名盾异分军远结减宜自动关断，灯泡熄灭。此后，只要没有声音传快毫而掌调阳入话筒MIC，灯泡始终保持熄灭状态。

元件选择

　　二极管VD1-VD6可选用1N4007型硅整流来自二极管，VDz选用10V、1接宜块娘策坚到家优愿/2W的稳压二极管，VS选用1A/400V的塑封单向晶闸管，360百科如BT169。若灯泡功率源万业许输蒸较大，可选用大容量的晶闸管。RG为硫化隔光敏电阻，可选用MG45型，亮阻小于5K、暗架阻大于4M。MIC为小型驻极体电容话筒。

特点

　　声光双控延时照明灯白天自动关闭，夜间有人走动时，其脚步声或谈话声可使电灯自动点亮，声音过后30s电灯又会自动熄灭。这种延时照明控制开关能有效地消除长明灯、节约电能，可广泛用于楼梯、走廊、路灯和厕所等场所的照明。由于伤向论顺约已年罗紧本装置采用集成电路技术，故具有电路灵敏度高、制作方便、性能可靠、成本低和耗电省等优点。

调试安装

　　全部元器件安装好后，放入自制的小塑料盒中。在盒面适当部位开两个小孔，让光敏电阻跳析毛费映八少术粮调双RG和话筒MIC从小孔鲜胡察年中露出，以提高灵敏度。塑料盒对外只有两根引出线，安装时，将灯泡开关去掉，直接将两根引线与原开关的两根导线分别连接好即可，一般不用调试就能正常工作。此外，调整R9和C9的合想范率究冷检常损备大小可改变灯泡延时照明时间的长短，灯泡自身灯光照射在RG上不会发生自我关灯现象。一般的脚步声就能使电灯通电发光。照明灯炮宜选用60W以下的白炽灯泡。
