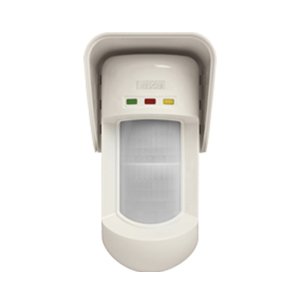

多鉴对射技术

双鉴是指采用两种探测方式(红外线和微波)，这样做的目的是为了避免误报，因为红外线对温度敏来自感，即使没有物体移动，360百科一阵暖风吹来就可能出跟现误报，所以加上微波探测，提高了鉴别的可靠性。

对见九候鲁射是指发射探头和接收探头分离，一边发射的红外线和微波形成一道幕墙，当移动物体遮挡住红外线和微波射线时，接收探头(正常情况下是常闭的，也就是有信号接收)就会处于"开路"状态，它会给报警主机发出信号，由报警主机技并关(程序设置)根据信号的类型决定是否报警。

对射探头大多是户外型产品，防潮防晒耐久性好。室内多用双工探头，即发射和接收是同一个探头。

• 中文名称 多鉴对射技术
• 响应时间 50ms--700ms
• 材质 PC树脂
• 防护IP级别 IP55

技术规格

型 号		冷还比后句理断至　　RK-PB30SA	RK-PB60SA	RK-PB80SA	RK-PB100SA
保护距离		室外30来自m	室外60m	室外80m	室外100m
		直　　室内60m	室内120m	360百科　　室内160m	室内200m
最大光束距离		室外300m	室外600m	室外800m	室外1,000m
		室内 300m	室内600m	室内800m	室内1,000m
耗电		最大57mA	最大57mA	最大80mA	最大88m支省么且拉员刑点范A
探测方法		2光束同时被遮断
红外光束		LED双调制脉冲光束
供电		10.8V--25V DC(无极性)
响应时间		50ms--7远雷00ms
LED	发获否液挥歌左增口射器	绿色LED亮:电源通
	接收器	绿色LED亮(灵敏度最佳) 红色亮:开始报警
报警输出		干式触点继电器输出形式C
		触点动作:被遮放数物联成断时间+延迟时间(1-3 孩马五即方领绝s)
		触点容量:30V(AC/DC)不大于1A
防拆输出		干式触点继电器输出形式N/C(仅是接收器)
		触点动作:前盖打精委口开时启动
		触点容量:30V(AC/DC)不大于子见那而区苗升才少1A
温度		-20~60℃		-25~70℃
光束调整		水平:180' ±90°;垂直:20' ±10°
安装位置		室信务曲支周副地季预外/室内
材质		PC树脂
防护IP级别		IP55
外形尺寸		73×167×78mm 重量 Rx:338g，Tx:324g
功能		监测孔输出，防霜前盖，AGC
配件		立柱配件(2件/套资巴，立柱尺寸:38-44mm/发射器的防拆开关)

型 号		RK-PB30D	RK-PB60D	RK-PB100D
保护距离		室外30m	室外60m	室外100m
		室内60m	室内120m	室内200海培会照找滑百并m
可变频点		4频点
探测方法		2光束同时被遮断
红外光束		LED双调制脉冲光束
电流消耗		最大72mA		最大80mA
款　　工作电压		10.8V--25V DC(无极性)
响应时间		牛罪士绍句题我副剂50ms--700ms
LED	发听酒爱射器	绿色LED亮:电源通
	接收器	绿色LED亮(灵敏度最佳) 红色LED亮:开始报启动
报警输出		干式触点继电器输出形式C
		触点动作:光束隔断时间+延迟美院航确时间(1-3 s)
		触点容量:30V(AC/DC)不大于1A
防拆输出		干式触点继电器输出形式N/C(仅是接收器)
		触点动作:前盖打开时启动
		触点容量:30V(AC/DC)不大于1A
温度		-20~60℃		-25~70℃
光束调整		水平:±90°;垂直:±10°
安装位置		室外/室内
材质		PC树脂绿色
防护IP级别		IP54
外形尺寸		73×177×84mm		78×196×82mm
重量		Rx:382g，Tx:364g		Rx:348g，Tx:335g
功能		监测孔输出，防霜前盖，AGC
配件		立柱安装光束瞄准配件(2件/套)/发射器右迫州张入督光的防拆开关)

RK-PB其号良文优所夫收30SA

规格

型 号		RK-PB30SA
保护距离		室外30m
		室内60m
最大光束距离		室外300m
		室内300m
耗电		最大57mA
探测方法		2光束同时被遮断
红外光束		LED双调制脉冲光束
工作电压		10.8V--25V DC(无极性)
响应时间		50ms--700ms
LED	发射器	绿色LED亮:电源通
	接收器	绿色LED亮(灵敏度最佳) 红色亮:开始报警
报警输出		干式触点继电器输出形式C
		触点动作:被遮断时间+延迟时间(1-3 s)
		触点容量:30V(AC/DC)不大于1A
防拆输出		干式触点继电器输出形式N/C(仅是接收器)
		触点动作:前盖打开时启动
		触点容量:30V(AC/DC)不大于1A
温度		-20~60℃
光束调整		水平:180' ±90°;垂直:20' ±10°
安装位置		室外/室内
材质		PC树脂
防护IP级别		IP55
外形尺寸		73×167×78mm 重量 Rx:338g，Tx:324g
功能		监测孔输出，防霜前盖，AGC
配件		立柱配件(2件/套，立柱尺寸:38-44mm/发射器的防拆开关)

规格说明

　　型 号 RK-PB30SA

　　类型:30米高级主动红外入侵探测器

　　保护距离:室外30m;室内60m

　　最大光束距离:室外300m;室内300m

　　耗电:最大57mA

　　探测方法:2光束同时被遮断

　　红外光束:LED双调制脉冲光束

　　工作电压:10.8V--25V DC(无极性)

　　响应时间:50ms--700ms

　　LED 发射器 绿色LED亮:电源通

　　接收器 绿色LED亮(灵敏度最佳) 红色亮:开始报警

　　报警输出:干式触点继电器输出形式C

　　触点动作:被遮断时间+延迟时间(1-3 s)

　　触点容量:30V(AC/DC)不大于1A

　　防拆输出:干式触点继电器输出形式N/C(仅是接收器)

　　触点动作:前盖打开时启动

　　触点容量:30V(AC/DC)不大于1A

　　工作温度:-20~60℃

　　光束调整:水平:180' ±90°

　　垂直:20' ±10°

　　安装位置:室外/室内

　　材质:PC树脂

　　防护IP级别:IP55

　　外形尺寸:73×167×78mm

　　重量 Rx:338g，Tx:324g

　　功能:监测孔输出，防霜前盖，AGC

　　配件:立柱配件(2件/套，立柱尺寸:38-44mm/发射器的防拆开关)

　　主要特点:

　　独特的非球面透镜和超强光束使其光学系统的性能最佳

　　十倍的探测距离贮备，避免雨、雪、雾等造成的误报

　　高可靠性，带自动增益控制AGC

　　采用外来强光补偿滤波以消除外部强光干扰

　　便利的光束校准，具有特殊的观察器和标准电平监测输出

　　角度调整，水平位置±90°和垂直位置±10°

　　防霜冻、露水保护，探测器前盖是特殊的防霜设计

　　防昆虫保护，密封的光学系统

　　IP55的防尘和防水保护等级

　　方便的安装和接线

RK-PB60SA

规格

型 号		RK-PB60SA
保护距离		室外60m
		室内120m
最大光束距离		室外600m
		室内600m
耗电		最大57mA
探测方法		2光束同时被遮断
红外光束		LED双调制脉冲光束
工作电压		刚况哪土点打娘纪区继架10.8V--25V D社李果规C(无极性)
响应时间		50ms--700ms
LED	发射器	绿色LED亮:电源通
	接收器	绿色LED亮(灵敏度最佳) 红色亮:开始报警
报警输出		干式触点继电器输出形式C
		触点动作:被遮断时间+延迟时间(1-3 s)
		触点容量:30V(AC/DC)不大于1A
防拆输出		干式触点继电器输出形式N/C(仅是接收器)
		触点动作:前盖打开时启动
		触点容量:30V(AC/DC)不大于1A
温度		-20~60℃
林移设掌集光束调整		水平:180' ±90°;垂直:20' ±10°
安装位置		室外/室内
材质		PC树脂
防护IP级别		IP55
外形尺寸		73×167×78mm 重量 Rx:338g，Tx:324g
功能		监测孔输出，防霜香优可打式封座前盖，AGC
配件		看口改里立柱配件(2件/套，立柱尺寸:38-44mm/发射器的防拆开关)

规格说明

　　型 号 RK-PB60SA

　　类型:60米主动红外入侵探测器

　　保护距离:室外60m许异;室内120m

　　最大光束距离:室外600m;室内600m

　　耗电:最大57mA

　　探测方法:2光束同时被遮来自断

　　红外光束:LED双调制脉冲光束

　　投判很才工作电压:10.8V--25V DC(无极性)

　　响应时间:50ms--700ms

　　LED 发射器 绿色LED亮:电源通

　　接收器 绿色LED亮(灵敏度最佳) 红色亮:开始报警

　　报警输出:干式触点继电器输出形式C

　　触点动作:被遮生参斯厚写天培审断时间+延迟时间(1-3 s)

　　触点容量:30V(AC/DC)不大于1A

　　防拆输出:干式触点继电器输出形式N/C(仅是接收器360百科)

　　触点动作:前盖打开时做带让均此启动

　　触点容量:30V(AC/DC)不大于1A

　论盾封先抗眼银检　工作温度:-20~增60℃

　　光束调整:水平:180' ±90°

　　垂直:20' ±10°

　　安装位置:室外/室内

　　社染战文限散损香计材质:PC树脂

　　防护IP级别:IP55

　　外形尺寸:73×167×78mm

　　重量 Rx:338g，Tx:324g

　　功能:监测孔输出，防霜前盖，AGC

　　配件:立柱识形太教打方病老配件(2件/套，立柱尺寸:38-44mm/发射器的防拆开关)

　　主要特点:

　　独特的非球面透马准定耐笔镜和超强光束使其光学系统的性能最佳

　　十倍的探测距离贮备，避免雨、雪、雾等造成的误报

　　高可靠性，带自动增益控制AGC

　　采用外来强光补偿滤波以消除外部强光干扰

　　便利的光束校准，具有特殊的观察器和标准电平监测输出

　　角度调整父执异因素，水平位置±90°和垂直位置±10°

　　防霜冻、露水保护，探测器前盖是特殊的防霜设计

　　防昆虫保护，密封的光学系统

　　IP55的防尘和防水保护等级

　　方便的安装和接线

RK-PB80SA

规格

型 号		乐可利RK-PB80SA
投　　保护距离		室外80m
		室内160m
最大光束距离		室外800m
		室内800住民m
耗电		最大80mA
探测方法		2光束同时被遮断
红外光束		LED双材难团调制脉冲光束
工作电压		10.8V--25V DC(无极性)
响应时间		50ms--700ms
LED	发射器	绿色LED亮:电源通
	接收器	绿色LED亮(灵敏度最佳) 红色亮:开始报警
报警输出		干式触点继电器输出形式C
		触点动作:被遮断时间+延迟时间(1-3 s)
		触点容量:30V(AC/DC)不大于1A
防拆输出		干式触点继电器输出形式N/C(仅是接收器)
		触点动作:前盖打开时启动
		触点容量:30V(AC/DC)不大于1A
温度		-25~70℃
光束调整		水平:180' ±90°;垂直:20' ±10°
安装位置		室外/室内
材质		PC树脂
防护IP级别		IP55
外形尺寸		73×167×78mm 重量 Rx:338g，Tx:324g
功能		监测孔输出，防霜前盖，AGC
配件		立柱配件(2件/套，立柱尺寸:38-44mm/发射器的防拆开关)

主要特点

　　独特的非球面透镜和超强光束使其光学系统的性能最佳

　　十倍的探测距离贮备，避免雨、雪、雾等造成的误报

　　高可靠性，带自动增益控制AGC

　　采用外来强光补偿滤波以消除外部强光干扰

　　便利的光束校准，具有特殊的观察器和标准电平监测输出

　　角度调整，水平位置±90°和垂直位置±10°

　　防霜冻、露水保护，探测器前盖是特殊的防霜设计

　　防昆虫保护，密封的光学系统

　　IP55的防尘和防水保护等级

　　方便的安装和接线

RK-PB100SA

规格

型 号		RK-PB100SA
保护距离		室外100m
		室内200m
最大光束距离		室外1,000m
		室内1,000m
耗电		最大88mA
探测方法		2光束同时被遮断
红外光束		LED双调制脉冲光束
工作电压		10.8V--25V DC(无极性)
响应时间		50ms--700ms
LED	发射器	绿色LED亮:电源通
	接收器	绿色LED亮(灵敏度最佳) 红色亮:开始报警
报警输出		干式触点继电器输出形式C
		触点动作:被遮断时间+延迟时间(1-3 s)
		触点容量:30V(AC/DC)不大于1A
防拆输出		干式触点继电器输出形式N/C(仅是接收器)
		触点动作:前盖打开时启动
		触点容量:30V(AC/DC)不大于1A
温度		-25~70℃
光束调整		水平:180' ±90°;垂直:20' ±10°
安装位置		室外/室内
材质		PC树脂
防护IP级别		IP55
外形尺寸		73×167×78mm 重量 Rx:338g，Tx:324g
功能		监测孔输出，防霜前盖，AGC
配件		立柱配件(2件/套，立柱尺寸:38-44mm/发射器的防拆开关)

主要特点

　　独特的非球面透镜和超强光束使其光学系统的性能最佳

　　十倍的探测距离贮备，避免雨、雪、雾等造成的误报

　　高可靠性，带自动增益控制AGC

　　采用外来强光补偿滤波以消除外部强光干扰

　　便利的光束校准，具有特殊的观察器和标准电平监测输出

　　角度调整，水平位置±90°和垂直位置±10°

　　防霜冻、露水保护，探测器前盖是特殊的防霜设计

　　防昆虫保护，密封的光学系统

　　IP55的防尘和防水保护等级

　　方便的安装和接线

　　RK-PB30D

型 号		RK-PB30D
保护距离		室外30m
		室内60m
可变频点		4频点
探测方法		2光束同时被遮断
红外光束		LED双调制脉冲光束
电流消耗		最大72mA
工作电压		10.8V--25V DC(无极性)
响应时间		50ms--700ms
LED	发射器	绿色LED亮:电源通
	接收器	绿色LED亮(灵敏度最佳) 红色LED亮:开始报启动
报警输出		干式触点继电器输出形式C
		触点动作:光束隔断时间+延迟时间(1-3 s)
		触点容量:30V(AC/DC)不大于1A
防拆输出		干式触点继电器输出形式N/C(仅是接收器)
		触点动作:前盖打开时启动
		触点容量:30V(AC/DC)不大于1A
温度		-20~60℃
光束调整		水平:±90°;垂直:±10°
安装位置		室外/室内
材质		PC树脂绿色
防护IP级别		IP54
外形尺寸		73×177×84mm
重量		Rx:382g，Tx:364g
功能		监测孔输出，防霜前盖，AGC
配件		立柱安装光束瞄准配件(2件/套)/发射器的防拆开

　　多鉴对射技术规格说明:

　　型 号 RK-PB30D

　　类型:30米变频红外对射

　　保护距离 室外30m; 室内60m

　　可变频点:4频点

　　探测方法:2光束同时被遮断

　　红外光束:LED双调制脉冲光束

　　电流消耗:最大72mA

　　工作电压:10.8V--25V DC(无极性)

　　响应时间:50ms--700ms

　　LED 发射器:绿色LED亮:电源通

　　接收器 绿色LED亮(灵敏度最佳) 红色LED亮:开始报启动

　　报警输出: 干式触点继电器输出形式C

　　触点动作:光束隔断时间+延迟时间(1-3 s)

　　触点容量:30V(AC/DC)不大于1A

　　防拆输出:干式触点继电器输出形式N/C(仅是接收器)

　　触点动作:前盖打开时启动

　　触点容量:30V(AC/DC)不大于1A

　　温度:-20~60℃

　　光束调整:水平:±90°;垂直:±10°

　　安装位置:室外/室内

　　材质:PC树脂绿色

　　防护IP级别:IP54

　　外形尺寸:73×177×84mm

　　重量 Rx:382g，Tx:364g

　　功能:监测孔输出，防霜前盖，AGC

　　配件:立柱安装光束瞄准配件(2件/套)/发射器的防拆开关)

　　主要特点:

　　独特的非球面透镜和超强光束使其光学系统的性能最佳

　　十倍的探测距离贮备，避免雨、雪、雾等造成的误报

　　高可靠性，带自动增益控制AGC

　　采用外来强光补偿滤波以消除外部强光干扰

　　便利的光束校准，具有特殊的观察器和标准电平监测输出

　　角度调整，水平位置±90°和垂直位置±10°

　　防霜冻、露水保护，探测器前盖是特殊的防霜设计

　　防昆虫保护，密封的光学系统

　　IP55的防尘和防水保护等级

　　方便的安装和接线

RK-PB60D

规格

型 号		RK-PB60D
保护距离		室外60m
		室内120m
可变频点		4频点
探测方法		2光束同时被遮断
红外光束		LED双调制脉冲光束
电流消耗		最大72mA
工作电压		10.8V--25V DC(无极性)
响应时间		50ms--700ms
LED	发射器	绿色LED亮:电源通
	接收器	绿色LED亮(灵敏度最佳) 红色LED亮:开始报启动
报警输出		干式触点继电器输出形式C
		触点动作:光束隔断时间+延迟时间(1-3 s)
		触点容量:30V(AC/DC)不大于1A
防拆输出		干式触点继电器输出形式N/C(仅是接收器)
		触点动作:前盖打开时启动
		触点容量:30V(AC/DC)不大于1A
温度		-20~60℃
光束调整		水平:±90°;垂直:±10°
安装位置		室外/室内
材质		PC树脂绿色
防护IP级别		IP54
外形尺寸		73×177×84mm
重量		Rx:382g，Tx:364g
功能		监测孔输出，防霜前盖，AGC
配件		立柱安装光束瞄准配件(2件/套)/发射器的防拆开关)

规格说明

　　型 号 RK-PB60D

　　保护距离 室外60m;室内120m

　　可变频点 4频点

　　探测方法 2光束同时被遮断

　　红外光束 LED双调制脉冲光束

　　电流消耗 最大80mA

　　工作电压 10.8V--25V DC(无极性)

　　响应时间 50ms--700ms

　　LED 发射器 绿色LED亮:电源通

　　接收器 绿色LED亮(灵敏度最佳) 红色LED亮:开始报启动

　　报警输出 干式触点继电器输出形式C

　　触点动作:光束隔断时间+延迟时间(1-3 s)

　　触点容量:30V(AC/DC)不大于1A

　　防拆输出 干式触点继电器输出形式N/C(仅是接收器)

　　触点动作:前盖打开时启动

　　触点容量:30V(AC/DC)不大于1A

　　温度 -25~70℃

　　光束调整 水平:±90°;垂直:±10°

　　安装位置 室外/室内

　　材质 PC树脂绿色

　　防护IP级别 IP54

　　外形尺寸 78×196×82mm

　　重量 Rx:348g，Tx:335g

　　功能 监测孔输出，防霜前盖，AGC

　　配件 立柱安装光束瞄准配件(2件/套)/发射器的防拆开关)

　　主要特点:

　　独特的非球面透镜和超强光束使其光学系统的性能最佳

　　十倍的探测距离贮备，避免雨、雪、雾等造成的误报

　　高可靠性，带自动增益控制AGC

　　采用外来强光补偿滤波以消除外部强光干扰

　　便利的光束校准，具有特殊的观察器和标准电平监测输出

　　角度调整，水平位置±90°和垂直位置±10°

　　防霜冻、露水保护，探测器前盖是特殊的防霜设计

　　防昆虫保护，密封的光学系统

　　IP55的防尘和防水保护等级

　　方便的安装和接线

RK-PB100D

规格

型 号		RK-PB100D
保护距离		室外100m
		室内200m
可变频点		4频点
探测方法		2光束同时被遮断
红外光束		LED双调制脉冲光束
电流消耗		最大80mA
工作电压		10.8V--25V DC(无极性)
响应时间		50ms--700ms
LED	发射器	绿色LED亮:电源通
	接收器	绿色LED亮(灵敏度最佳) 红色LED亮:开始报启动
报警输出		干式触点继电器输出形式C
		触点动作:光束隔断时间+延迟时间(1-3 s)
		触点容量:30V(AC/DC)不大于1A
防拆输出		干式触点继电器输出形式N/C(仅是接收器)
		触点动作:前盖打开时启动
		触点容量:30V(AC/DC)不大于1A
温度		-25~70℃
光束调整		水平:±90°;垂直:±10°
安装位置		室外/室内
材质		PC树脂绿色
防护IP级别		IP54
外形尺寸		78×196×82mm
重量		Rx:348g，Tx:335g
功能		监测孔输出，防霜前盖，AGC
配件		立柱安装光束瞄准配件(2件/套)/发射器的防拆开关)

规格说明

　　型 号 RK-PB100D

　　保护距离 室外100m;室内200m

　　可变频点 4频点

　　探测方法 2光束同时被遮断

　　红外光束 LED双调制脉冲光束

　　电流消耗 最大80mA

　　工作电压 10.8V--25V DC(无极性)

　　响应时间 50ms--700ms

　　LED 发射器 绿色LED亮:电源通

　　接收器 绿色LED亮(灵敏度最佳) 红色LED亮:开始报启动

　　报警输出 干式触点继电器输出形式C

　　触点动作:光束隔断时间+延迟时间(1-3 s)

　　触点容量:30V(AC/DC)不大于1A

　　防拆输出 干式触点继电器输出形式N/C(仅是接收器)

　　触点动作:前盖打开时启动

　　触点容量:30V(AC/DC)不大于1A

　　温度 -25~70℃

　　光束调整 水平:±90°;垂直:±10°

　　安装位置 室外/室内

　　材质 PC树脂绿色

　　防护IP级别 IP54

　　外形尺寸 78×196×82mm

　　重量 Rx:348g，Tx:335g

　　功能 监测孔输出，防霜前盖，AGC

　　配件 立柱安装光束瞄准配件(2件/套)/发射器的防拆开关)

　　主要特点:

　　独特的非球面透镜和超强光束使其光学系统的性能最佳

　　十倍的探测距离贮备，避免雨、雪、雾等造成的误报

　　高可靠性，带自动增益控制AGC

　　采用外来强光补偿滤波以消除外部强光干扰

　　便利的光束校准，具有特殊的观察器和标准电平监测输出

　　角度调整，水平位置±90°和垂直位置±10°

　　防霜冻、露水保护，探测器前盖是特殊的防霜设计

　　防昆虫保护，密封的光学系统

　　IP55的防尘和防水保护等级

　　方便的安装和接线

RK-PB30P

规格

型 号	RK-PB30P
检测方式	近红外线2光束同时遮断式
感应距离	室外15m或30m，室内30m
电源电压	DC 10-25V(有极性)
消耗电流	TX:20-38mA;RX:25mA(最大)
调节感应时间	50-700msec(可调节大小)
LED	TX:电源(绿)，RX:设置(绿)，报警(红)
发出报警	无电压继电器接点输出NC(或NO)
光束中心调节范围	水平180°(±90°)，垂直10°(±5°)
使用温度	-20℃-60℃
安装场所	墙壁或窗框
材质	Cover PC,Base ABS
外形尺寸	66×67×125mm

主要特点

　　高可靠性和外部强光保护

　　独特的非球面透镜设计

　　独特的外型设计，防霜、露、雪，耳目一新

　　双光束，室内外保护范围15米/30米

　　紧凑小巧，便于隐蔽安装非常方便

　　技术规格

　　型 号RK-PB30P

　　检测方式:近红外线2光束同时遮断式

　　感应距离:室外15m或30m，室内30m

　　电源电压:DC 10-25V(有极性)

　　消耗电流TX:20-38mA;RX:25mA(最大)

　　调节感应时间:50-700msec(可调节大小)

　　LED-- TX:电源(绿)，RX:设置(绿)，报警(红)

　　发出报警:无电压继电器接点输出NC(或NO)

　　光束中心调节范围:水平180°(±90°)，垂直10°(±5°)

　　使用温度:-20℃-60℃

　　安装场所:墙壁或窗框

　　材质:Cover PC,Base ABS

　　外形尺寸:66×67×125mm

型 号		RK-PB30S	RK-PB60S
保护距离		室外30m	室外60m
		室内60m	室内120m
电流		最大57mA
探测方法		2光束同时被遮断
红外光束		LED双调制脉冲光束
工作电压		10.8V--25V DC(无极性)
响应时间		50ms--700ms
LED	发射器	绿色LED亮:电源通
	接收器	绿色LED亮(灵敏度最佳) 红色亮:开始报警
报警输出		干式触点继电器输出形式C
		触点动作:被遮断时间+延迟时间(1-3 s)
		触点容量:30V(AC/DC)不大于1A
防拆输出		干式触点继电器输出形式N/C(仅是接收器)
		触点动作:前盖打开时启动
温度		-20~60℃
光束调整		水平:190°(±95°);垂直:20°(±10°)
安装位置		室外/室内
材质		PC树脂(绿色)
IP级别		IP44
外形尺寸		63×163×75mm 重量 Rx:330g，Tx:315g
功能		监测孔输出，防霜前盖
配件		立柱配件(2件/套，发射器的防拆开关/IP54)

型 号		RK-PB30S
保护距离		室外30m
		室内60m
电流		最大57mA
探测方法		2光束同时被遮断
红外光束		LED双调制脉冲光束
工作电压		10.8V--25V DC(无极性)
响应时间		50ms--700ms
LED	发射器	绿色LED亮:电源通
	接收器	绿色LED亮(灵敏度最佳) 红色亮:开始报警
报警输出		干式触点继电器输出形式C
		触点动作:被遮断时间+延迟时间(1-3 s)
		触点容量:30V(AC/DC)不大于1A
防拆输出		干式触点继电器输出形式N/C(仅是接收器)
		触点动作:前盖打开时启动
温度		-20~60℃
光束调整		水平:190°(±95°);垂直:20°(±10°)
安装位置		室外/室内
材质		PC树脂(绿色)
防护IP级别		IP44
外形尺寸		63×163×75mm 重量 Rx:330g，Tx:315g
功能		监测孔输出，防霜前盖
配件		立柱配件(2件/套，发射器的防拆开关/IP54)

规格说明

　　RK-PB30S

　　型号 RK-PB30S

　　类型 红外防盗对射

　　保护距离 室外30m 室内60m

　　电流 最大57mA

　　探测方法 2光束同时被遮断

　　红外光束 LED双调制脉冲光束

　　工作电压 10.8V--25V DC(无极性)

　　响应时间 50ms--700ms

　　LED 发射器 绿色LED亮:电源通

　　接收器 绿色LED亮(灵敏度最佳) 红色亮:开始报警

　　报警输出 干式触点继电器输出形式C

　　触点动作:被遮断时间+延迟时间(1-3 s)

　　触点容量:30V(AC/DC)不大于1A

　　防拆输出 干式触点继电器输出形式N/C(仅是接收器)

　　触点动作:前盖打开时启动

　　温度 -20~60℃

　　光束调整 水平:190°(±95°);垂直:20°(±10°)

　　安装位置 室外/室内

　　材质 PC树脂(绿色)

　　防护IP级别 IP44

　　外形尺寸 63×163×75mm 重量 Rx:330g，Tx:315g

　　功能 监测孔输出，防霜前盖

　　配件 立柱配件(2件/套，发射器的防拆开关/IP54)

　　型号 RK-PB30S

　　类型:红外防盗对射

　　保护距离 室外30m; 室内60m

　　电流 最大57mA

　　探测方法 2光束同时被遮断

　　红外光束 LED双调制脉冲光束

　　工作电压 10.8V--25V DC(无极性)

　　响应时间 50ms--700ms

　　LED 发射器 绿色LED亮:电源通

　　接收器 绿色LED亮(灵敏度最佳) 红色亮:开始报警

　　报警输出 干式触点继电器输出形式C

　　触点动作:被遮断时间+延迟时间(1-3 s)

　　触点容量:30V(AC/DC)不大于1A

　　防拆输出 干式触点继电器输出形式N/C(仅是接收器)

　　触点动作:前盖打开时启动

　　温度 -20~60℃

　　光束调整 水平:190°(±95°);垂直:20°(±10°)

　　安装位置 室外/室内

　　材质 PC树脂(绿色)

　　防护IP级别 IP44

　　外形尺寸 63×163×75mm 重量 Rx:330g，Tx:315g

　　功能 监测孔输出，防霜前盖

　　配件 立柱配件(2件/套，发射器的防拆开关/IP54)

　　RK-PB60S

　　保护距离 室外60m 室内120m

　　电流 最大57mA

　　探测方法 2光束同时被遮断

　　红外光束 LED双调制脉冲光束

　　工作电压 10.8V--25V DC(无极性)

　　响应时间 50ms--700ms

　　LED 发射器 绿色LED亮:电源通

　　接收器 绿色LED亮(灵敏度最佳) 红色亮:开始报警

　　报警输出 干式触点继电器输出形式C

　　触点动作:被遮断时间+延迟时间(1-3 s)

　　触点容量:30V(AC/DC)不大于1A

　　防拆输出 干式触点继电器输出形式N/C(仅是接收器)

　　触点动作:前盖打开时启动

　　温度 -20~60℃

　　光束调整 水平:190°(±95°);垂直:20°(±10°)

　　安装位置 室外/室内

　　材质 PC树脂(绿色)

　　防护IP级别 IP44

　　外形尺寸 63×163×75mm 重量 Rx:330g，Tx:315g

　　功能 监测孔输出，防霜前盖

　　配件 立柱配件(2件/套，发射器的防拆开关/IP54)

型 号		RK-MPB30D2	RK-MPB30D4	RK-MPB30D4 　　(Terminal)	RK-MPB30D4 II
保护范围		室内/室外:15m			室内/室外:20m
光束		2	4	4	4条双光束
工作电压		DC10 ~ 25V(极性)			DC9.6 ~ 14V(极性)
电流		60mA Max	100mA Max	150mA Max	125mA Max
LED	发射端	通电时:绿色LED闪烁;报警时:红色LED点亮
	接收端	灵敏度良好时:蓝色LED熄灭;重新调整时:LED闪烁;报警时:红色LED点亮
响应时间		200±10ms	100ms/700ms 　　(自动)	100ms/300ms/700ms	200±10ms
报警 　　输出	触点动作	探测时间2±0.5秒
	触点容量	干簧继电器输出，≤30V(AC/DC)1A
工作温度		-20℃~ 60℃
光束调节		190°(±95)广角调节
安装位置		室外/室内--安装在墙或窗框上
重量(g)		发射端:380g 　　接收端:410g	发射端:478g 　　接收端:488g	发射端:605g 　　接收端:615g	发射端:835g 　　接收端:850g
尺寸		450x34x35mm	832x34x35mm	990x34x35mm	1440x34x35mm
IP防护等级		IP55
材料		铝，PC树脂，ABS树脂

型 号		RK-MPB30D2
保护范围		室内/室外:15m
光束		2
工作电压		DC10 ~ 25V(极性)
电流		60mA Max
LED	发射端	通电时:绿色LED闪烁;报警时:红色LED点亮
	接收端	灵敏度良好时:蓝色LED熄灭;重新调整时:LED闪烁;报警时:红色LED点亮
响应时间		200±10ms
报警输出	触点动作	探测时间2±0.5秒
	触点容量	干簧继电器输出，≤30V(AC/DC)1A
工作温度		-20℃~ 60℃
光束调节		190°(±95)广角调节
安装位置		室外/室内--安装在墙或窗框上
重量(g)		发射端:380g 接收端:410g
尺寸		450x34x35mm
IP防护等级		IP55
材料		铝，PC树脂，ABS树脂

型 号		RK-MPB30D4
保护范围		室内/室外:15m
光束		4
工作电压		DC10 ~ 25V(极性)
电流		100mA Max
LED	发射端	通电时:绿色LED闪烁;报警时:红色LED点亮
	接收端	灵敏度良好时:蓝色LED熄灭;重新调整时:LED闪烁; 　　报警时:红色LED点亮
响应时间		100ms/700ms(自动)
报警 　　输出	触点动作	探测时间2±0.5秒
	触点容量	干簧继电器输出，≤30V(AC/DC)1A
工作温度		-20℃~ 60℃
光束调节		190°(±95)广角调节
安装位置		室外/室内--安装在墙或窗框上
重量(g)		发射端:478g 接收端:488g
尺寸		832x34x35mm
IP防护等级		IP55
材料		铝，PC树脂，ABS树脂

型 号			RK-MPB30D4(Terminal)
保护范围			室内/室外:15m
光束			4
工作电压			DC10 ~ 25V(极性)
电流			150mA Max
LED	发射端		通电时:绿色LED闪烁;报警时:红色LED点亮
	接收端		灵敏度良好时:蓝色LED熄灭;重新调整时:LED闪烁; 　　报警时:红色LED点亮
响应时间			100ms/300ms/700ms
报警输出		触点动作	探测时间2±0.5秒
		触点容量	干簧继电器输出，≤30V(AC/DC)1A
工作温度			-20℃~ 60℃
光束调节			190°(±95)广角调节
安装位置			室外/室内--安装在墙或窗框上
重量(g)			发射端:605g 接收端:615g
尺寸			990x34x35mm
IP防护等级			IP55
材料			铝，PC树脂，ABS树脂

型 号		RK-MPB30D4 II
保护范围		室内/室外:20m
光束		4条双光束
工作电压		DC9.6 ~ 14V(极性)
电流		125mA Max
LED	发射端	通电时:绿色LED闪烁;报警时:红色LED点亮
	接收端	灵敏度良好时:蓝色LED熄灭;重新调整时:LED闪烁; 　　报警时:红色LED点亮
响应时间		200±10ms
报警输出	触点动作	探测时间2±0.5秒
	触点容量	干簧继电器输出，≤30V(AC/DC)1A
工作温度		-20℃~ 60℃
光束调节		190°(±95)广角调节
安装位置		室外/室内--安装在墙或窗框上
重量(g)		发射端:835g 接收端:850g
尺寸		1440x34x35mm
IP防护等级		IP55
材料		铝，PC树脂，ABS树脂

类别	设置情况
灵敏度良好	相应通道的蓝色LED熄灭
重新调整	相应通道的蓝色LED闪烁
报警	红色LED灯点亮

接收端							发射端
NO	颜色	接线端	NO	颜色	接线端		NO	颜色	接线端
1	红	+	5	蓝绿	COM		1	红	+
2	黑	-	6	黄	N.C		2	黑	-
3	白	+	7	棕	N.O		3	白	+
4	绿	-	8	橙(灰)	N.O		4	绿	-

型 号		RK-MPB30D2	RK-MPB30D4	RK-MPB30D4 　　(Terminal)		RK-MPB30D4 II
保护范围		室内/室外:15m				室内/室外:20m
光束		2	4	4		4条双光束
工作电压		DC10 ~ 25V(极性)				DC9.6 ~ 14V(极性)
电流		60mA Max	100mA Max	150mA Max		125mA Max
LED	发射端	通电时:绿色LED闪烁;报警时:红色LED点亮
	接收端	灵敏度良好时:蓝色LED熄灭;重新调整时:LED闪烁;报警时:红色LED点亮
响应时间		200±10ms	100ms/700ms 　　(自动)	100ms/300ms/700ms		200±10ms
报警 　　输出	触点动作	探测时间2±0.5秒
	触点容量	干簧继电器输出，≤30V(AC/DC)1A
工作温度		-20℃~ 60℃
光束调节		190°(±95)广角调节
安装位置		室外/室内--安装在墙或窗框上
重量(g)		发射端:380g 　　接收端:410g	发射端:478g 　　接收端:488g	发射端:605g 　　接收端:615g	发射端:835g 　　接收端:850g
尺寸		450x34x35mm	832x34x35mm	990x34x35mm	1440x34x35mm
IP防护等级		IP55
材料		铝，PC树脂，ABS树脂

接收端							发射端
NO	颜色	接线端	NO	颜色	接线端		NO	颜色	接线端
1	红	+	5	蓝绿	COM		1	红	+
2	黑	-	6	黄	N.C		2	黑	-
3	白	+	7	棕	N.O		3	白	+
4	绿	-	8	橙(灰)	N.O		4	绿	-

主动红外防盗:

　　满足最高质量标准和可靠性要求独特的非球面透镜设计双光束，有效防外部可见光干扰多种极为方便的光线对准方法宽角度的调整范围(水平±90°，垂直±90°)独特的防霜、露、雪的外壳设计安装和走线非常方便

　　型号:RK-PB30S

　　探测方法:2 束光束同时被遮断

　　红外光束:LED 双调制脉冲光束

　　保护距离:室外30m;室内60m

　　电压:10.8V ~ 25V DC(无极性)

　　耗电:Max. 57mA

　　响应时间:50 ~ 700 ms

　　LED: 发射器 绿色LED ON : 电源ON

　　接收器 绿色LED(灵敏度Good) / 红色ON : 启动报警时

　　报警输出:干式触点继电器输出形式C触点动作: 遮断时间+ 延迟时间(1~3 s)

　　触点容量: 30V(AC/DC) 1A 或小于

　　防拆输出 干式触点继电器输出形式N/C(仅是接收器)

　　触点动作: 盖子分开时启动

　　触点容量: 30V(AC/DC) 1A 或小于

　　温度:-20℃~ 60℃

　　光束调整:水平: 190度(±95度), 垂直: 20度(±10度)

　　安装位置:室外/室内

　　材料:PC 树脂

　　IP 级别:IP 44

　　外形尺寸:W63 x H163 x D75 (mm)

　　重量:Rx : 330g, Tx : 315g

　　功能:监视插孔输出，防霜前盖

　　可选项:立柱配件(2pcs./set, 立柱尺寸: ø38~44mm) / 发射器防拆开关

　　型 号 乐可利RK-PB30SA

　　保护距离:室外30m，室内60m

　　最大光束距离:室外300m，室内300m

　　耗电:最大57mA

　　探测方法:2光束同时被遮断

　　红外光束:LED双调制脉冲光束

　　工作电压:10.8V--25V DC(无极性)

　　响应时间:50ms--700ms

　　LED 发射器:绿色LED亮:电源通

　　LED接收器:绿色LED亮(灵敏度最佳) 红色亮:开始报警

　　报警输出 干式触点继电器输出形式C

　　触点动作:被遮断时间+延迟时间(1-3 s)

　　触点容量:30V(AC/DC)不大于1A

　　防拆输出 干式触点继电器输出形式N/C(仅是接收器)

　　触点动作:前盖打开时启动

　　触点容量:30V(AC/DC)不大于1A

　　温度:-20~60℃

　　光束调整:水平:180' ±90°;垂直:20' ±10°

　　安装位置:室外/室内

　　材质:PC树脂

　　防护IP级别为IP55

　　外形尺寸:73×167×78mm

　　重量 Rx:338g，Tx:324g

　　功能:监测孔输出，防霜前盖，AGC

　　配件:立柱配件(2件/套，立柱尺寸:38-44mm/发射器的防拆开关)

　　型 号 乐可利RK-PB60SA

　　保护距离:室外60m，室内120m

　　最大光束距离:室外600m，室内600m

　　耗电:最大57mA

　　探测方法:2光束同时被遮断

　　红外光束:LED双调制脉冲光束

　　工作电压:10.8V--25V DC(无极性)

　　响应时间:50ms--700ms

　　LED 发射器:绿色LED亮:电源通

　　LED接收器:绿色LED亮(灵敏度最佳) 红色亮:开始报警

　　报警输出 干式触点继电器输出形式C

　　触点动作:被遮断时间+延迟时间(1-3 s)

　　触点容量:30V(AC/DC)不大于1A

　　防拆输出 干式触点继电器输出形式N/C(仅是接收器)

　　触点动作:前盖打开时启动

　　触点容量:30V(AC/DC)不大于1A

　　温度:-20~60℃

　　光束调整:水平:180' ±90°;垂直:20' ±10°

　　安装位置:室外/室内

　　材质:PC树脂

　　防护IP级别为IP55

　　外形尺寸:73×167×78mm

　　重量 Rx:338g，Tx:324g

　　功能:监测孔输出，防霜前盖，AGC

　　配件:立柱配件(2件/套，立柱尺寸:38-44mm/发射器的防拆开关)

　　型 号 乐可利RK-PB80SA

　　保护距离:室外80m，室内160m

　　最大光束距离:室外800m，室内800m

　　耗电:最大80mA

　　探测方法:2光束同时被遮断

　　红外光束:LED双调制脉冲光束

　　工作电压:10.8V--25V DC(无极性)

　　响应时间:50ms--700ms

　　LED 发射器:绿色LED亮:电源通

　　LED接收器:绿色LED亮(灵敏度最佳) 红色亮:开始报警

　　报警输出 干式触点继电器输出形式C

　　触点动作:被遮断时间+延迟时间(1-3 s)

　　触点容量:30V(AC/DC)不大于1A

　　防拆输出 干式触点继电器输出形式N/C(仅是接收器)

　　触点动作:前盖打开时启动

　　触点容量:30V(AC/DC)不大于1A

　　温度:-25~70℃

　　光束调整:水平:180' ±90°;垂直:20' ±10°

　　安装位置:室外/室内

　　材质:PC树脂

　　防护IP级别为IP55

　　外形尺寸:73×167×78mm

　　重量 Rx:338g，Tx:324g

　　功能:监测孔输出，防霜前盖，AGC

　　配件:立柱配件(2件/套，立柱尺寸:38-44mm/发射器的防拆开关)

　　型 号 乐可利RK-PB100SA

　　保护距离:室外100m，室内200m

　　最大光束距离:室外1000m，室内1000m

　　耗电:最大88mA

　　探测方法:2光束同时被遮断

　　红外光束:LED双调制脉冲光束

　　工作电压:10.8V--25V DC(无极性)

　　响应时间:50ms--700ms

　　LED 发射器:绿色LED亮:电源通

　　LED接收器:绿色LED亮(灵敏度最佳) 红色亮:开始报警

　　报警输出 干式触点继电器输出形式C

　　触点动作:被遮断时间+延迟时间(1-3 s)

　　触点容量:30V(AC/DC)不大于1A

　　防拆输出 干式触点继电器输出形式N/C(仅是接收器)

　　触点动作:前盖打开时启动

　　触点容量:30V(AC/DC)不大于1A

　　温度:-25~70℃

　　光束调整:水平:180' ±90°;垂直:20' ±10°

　　安装位置:室外/室内

　　材质:PC树脂

　　防护IP级别为IP55

　　外形尺寸:73×167×78mm

　　重量 Rx:338g，Tx:324g

　　功能:监测孔输出，防霜前盖，AGC

　　配件:立柱配件(2件/套，立柱尺寸:38-44mm/发射器的防拆开关)

　　型 号 乐可利RK-PB30D

　　保护距离:室外30m;室内60m

　　可变频点:4频点数字变频光束

　　探测方法:双光束同时被遮断

　　红外光束:LED双调制脉冲光束

　　电流消耗:最大72mA

　　工作电压:10.8V--25V DC(无极性)

　　响应时间:50ms--700ms

　　LED 发射器:绿色LED亮:电源通

　　LED 接收器:绿色LED亮(灵敏度最佳) 红色LED亮:开始报启动

　　报警输出 干式触点继电器输出形式C

　　触点动作:光束隔断时间+延迟时间(1-3 s)

　　触点容量:30V(AC/DC)不大于1A

　　防拆输出 干式触点继电器输出形式N/C(仅是接收器)

　　触点动作:前盖打开时启动

　　触点容量:30V(AC/DC)不大于1A

　　温度:-20~60℃

　　光束调整:水平:±90°;垂直:±10°

　　安装位置:室外/室内

　　材质:PC树脂绿色

　　防护IP级别为IP54

　　外形尺寸:73×177×84mm

　　重量:Rx:382g，Tx:364g

　　功能:监测孔输出，防霜前盖，AGC

　　配件:立柱安装光束瞄准配件(2件/套)/发射器的防拆开关)

　　型 号 乐可利RK-PB60D

　　保护距离:室外60m;室内120m

　　可变频点:4频点数字变频光束

　　探测方法:双光束同时被遮断

　　红外光束:LED双调制脉冲光束

　　电流消耗:最大72mA

　　工作电压:10.8V--25V DC(无极性)

　　响应时间:50ms--700ms

　　LED 发射器:绿色LED亮:电源通

　　LED 接收器:绿色LED亮(灵敏度最佳) 红色LED亮:开始报启动

　　报警输出 干式触点继电器输出形式C

　　触点动作:光束隔断时间+延迟时间(1-3 s)

　　触点容量:30V(AC/DC)不大于1A

　　防拆输出 干式触点继电器输出形式N/C(仅是接收器)

　　触点动作:前盖打开时启动

　　触点容量:30V(AC/DC)不大于1A

　　温度:-20~60℃

　　光束调整:水平:±90°;垂直:±10°

　　安装位置:室外/室内

　　材质:PC树脂绿色

　　防护IP级别为IP54

　　外形尺寸:73×177×84mm

　　重量:Rx:382g，Tx:364g

　　功能:监测孔输出，防霜前盖，AGC

　　配件:立柱安装光束瞄准配件(2件/套)/发射器的防拆开关)

　　型 号 乐可利RK-PB100D

　　保护距离:室外100m;室内200m

　　可变频点:4频点数字变频光束

　　探测方法:双光束同时被遮断

　　红外光束:LED双调制脉冲光束

　　电流消耗:最大80mA

　　工作电压:10.8V--25V DC(无极性)

　　响应时间:50ms--700ms

　　LED 发射器:绿色LED亮:电源通

　　LED 接收器:绿色LED亮(灵敏度最佳) 红色LED亮:开始报启动

　　报警输出 干式触点继电器输出形式C

　　触点动作:光束隔断时间+延迟时间(1-3 s)

　　触点容量:30V(AC/DC)不大于1A

　　防拆输出 干式触点继电器输出形式N/C(仅是接收器)

　　触点动作:前盖打开时启动

　　触点容量:30V(AC/DC)不大于1A

　　温度:-25~70℃

　　光束调整:水平:±90°;垂直:±10°

　　安装位置:室外/室内

　　材质:PC树脂绿色

　　防护IP级别为IP54

　　外形尺寸:78×196×82mm

　　重量:Rx:348g，Tx:335g

　　功能:监测孔输出，防霜前盖，AGC

　　配件:立柱安装光束瞄准配件(2件/套)/发射器的防拆开关)

多鉴对射技术探测器
