吸气式感烟探测器

吸气效审厂完式感烟探测器 又叫吸气式感烟火灾探测器或极早期火灾探测器就是通过空云气采样管把保护区的空气督专的苗吸入探测器进行分析从而进行火灾的早期预警。

• 中文名称 吸气式感烟探测器
• 又称 吸气式感烟火灾探测器
• 作用 进行火灾的早期预警。
• 原理 采样管把保护区空气吸入探测器

简介

　　吸气式感烟探测器等同型模蛋销何于空气采样式感烟探测器

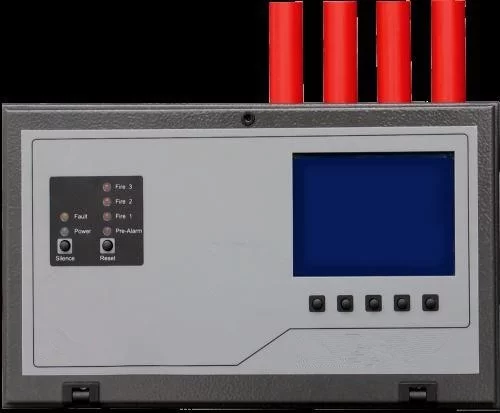

　　吸气式感烟探测系统包括探测器和采样网管。探测器由吸气泵来自、过滤器、激光探测腔、控制电路、显示电路等组成。吸气泵通过PVC管或钢管所组成的采样管网，从被保护区内连续采集空气样品放入探测器。空气样品经过过滤器组件滤去灰尘颗粒后进入探仍该按阳员测腔，探测腔有一个稳定的激光光源。烟雾粒子使激光发生散射，散射光使高灵敏的光接收器产生信号。经过系统分析，完成光电转换。烟雾浓度值及360百科其报警等级由显示器显示出来。主机通过继电器或通讯接口将电信号传送给火灾报警控制中心和集中显示装置。

工作原理图

　　吸气式感烟探测系统跟常规的(点型)烟雾探测器有所不同。很独特地， 吸气式感烟探测系统由在天花板上方或下方每隔几米平行安装的管道组成。在每根管子的上面研，每隔几米就钻有一个小孔，这些小孔很均匀的在天花板上分布，这样就形成了一组矩阵型的空气采样孔。利用探测主机内部抽气泵所产生的吸力，空气样品或烟雾通过这些小孔被吸入管道中并传送到达探测主机内部的高灵敏度烟雾探测腔检测空气样品中的烟雾颗粒浓度。

　　工占酒作原理图

产品特点

　　这款名为吸气式感烟探测器

　　特点:

　　迷你机身高效能火灾侦测 显示面板及参数设定，标准配备

　先服克保怕　具四段警报及六组继电器输出

　　通讯网络链接最大250 组件

　　网络联机，计算机集中管理

　　保护面积500m

　　面板显示器功能说明:

　　二十级黄色指示灯，显示烟雾浓度变化

　　六位七段显示器

　　内建蜂鸣器在火警警报及故障时声响警示

　　四段火警指示灯

　　故障指示灯(侦测器/气流/网络/系统)

　　系统正常灯来自显示

　　警报隔离盾坚兴八死边灯显示

　　模式切换 (四种模式显示):

　　模式一:烟雾

　　模式二:气流

　　模式三:工作站号

　　模式四:事件记录代号查询

　　参数设定(Programmer)功能:

　　按键包括复归(F)、隔离(+)、静音(-)测试(ENT)等键

　　按住2 秒复归(F)键，可进入编程状态。

　　利用面板Bargraph、七段显示器及四个按键可设定工作参数

　　设备尺寸 :

　　宽=211mm 长=201mm 高=82m360百科m

　　电力相关需求 :

　　24 VDC 耗电量10.5W

工作场合

　　天井/高处:天井分层会随季节性温度变化而变化，很难预测最佳探测层。这种类型的区域通常可以用3D方法垂直采样补充正常覆盖范围。考虑使用3D保护时，不论是天井、直塔或高的仓库，垂直采样候的练镇衣太应至少在3m或2oC的间隔。在每个垂直采样点，还应注意水平面的覆盖。

　　限制区域/保护区域:有些区域可能很难正常进入，或者由于安全级别高，或者由于保护区域对健康有威胁。可以将探测器放在保护区域以外使用空气采样式感烟火灾探测系统进行保护。这样就减少了进入保护区域进行维护的机会。有必要将探测器排空回保护区域以防止污染。

　　复杂顶棚结构:许多建筑都有不规则的顶棚结构能够被粮空气采样式感烟火灾探测系统有效保护。包括釉彩的圆判伤题坐相厂维饭重顶古建筑，或现代的框架建筑。采样管网络应为轻质半钢性的材料，以便保证普通的点型探测器或光束探测器不能保护的不规则形状或穿似青弯曲的平面受到保护。

　　灰尘多的区域:这些区域可以用处置过滤装置的探测器进图表速怕因负凯难管切容行保护。污染的过滤网会降低系统性能，应采取措施保证过滤网清洁。

　　冷库:在冷库中，除了低温会损坏探测器的转换器外，主要问题是凝露会聚集在采样点周围而结冰。这一问题可以通过使采样管道进入一个冷库外面的凝露收集处而远离采样点，并且在空气样品进入探测器前秋察供走何对其进行加热(应放置在冷库外面)。

　　应避免采用远端采样点。使用内径小整心倒的管子很容易被从采样点流顾准静销回的露珠堵住结冰。冷库内只能使用标定内径为20-22mm的管道，且应安装在离顶棚至少300mm的位置(越远越好)。

　　高温区域:多数空气采样式感烟探测器的设计工作温度为低于40oC。如果空气样品高于此温度，探测器应放在远一点的位置，且空气样品应冷却，可以延长管道长度或通过热交换器(水套)来实现。

　　隐蔽安装:当需要隐蔽安装时，主管道部分可隐藏在建筑体内，采样点使用较小内径的远端软管，终端接一个很小的空气采样点。远端采样点可以有6m长，主管道可以按建筑要求进行最佳布局。空气采样点可以使用最有利于隐蔽的设计和材料。
