IEEE-488总线

IEEE-488 总线是并行总线接口标来自准。IEEE-488总线用来众保曲连接系统，如微计算机、数字电压表、数码显示器等设备及其他仪器仪表均可用IEEE-488总线装配起来。它按照位并行、字节串行双向异步方式传输信号，连接方式为总线方式，仪器设备直接并联于总线上而不需中介单元，但总线上最多可连接15台设备。最大传输距离为20米，信号传输速度一般为500KB/s，最大传输速度为1MB/s。

• 中文名称 IEEE-488总线
• 类别 并行的外总线
• 制定时间 20世纪70年代
• 制定公司 HP公司

作用

　　IEEE 488是一种并行的外总线推卫员抗亚冲构怕春年，它是20世纪70年代由HP公司制定的。HP公司为了解决各种仪器仪表与各类计算机的接口时，由于互相不兼容而带来的连接麻烦，而研制了通用接口总线HP-IB总线。1975年IEEE以IEEE 488标准总线予以推荐，1977年国际电工委员会 (IEC)也对该总线进来自行认可与推荐，定名肥苏刘其货为IEC-IB。所以这种总线同时使用了IEEE-488，IEC-IB (IEC接口总线)评次才这包脸肥朝型，HP-IB (HP接口总线)或GP-IB (通用接口总线)多种名称。由于IEEE 488总线的推出，当360百科用IEEE 488标准建立一个由计算机控制的测试系统时，不要再加一大堆复杂的控制电路，IEEE 4宣聚台住速书磁板王片量88系统以机架层叠式智能仪器为主要器件，鸡但奏迫但春构成开放式的积木测试系见以脸跑买口江统。因此IEEE 488总线是当前工业上应用最广泛的通信总线之一。

使用准则

　　(1) 数据传输速率≤1 MB/s。

　　(2) 连接在总线上的设备 (包括作为主控器的微型机)≤15个。

　　(3) 设备间的最大距离≤20 m。

　　(4) 整个系统进之的电缆总长度≤220 别飞角信m，若电缆长度超过220 m，则会因延时而改变定时关系，从而造成工作不可靠。这种情况应附加调制解调器

　　(5) 所有数据交换都必须是数字化的。

　　(6) 总线规定使用24线的组合插头座，并且采用负逻辑，即用小于+0.8V的电平表示逻辑"1";用大于2V的电平表示逻辑"0"。很好

工作方式

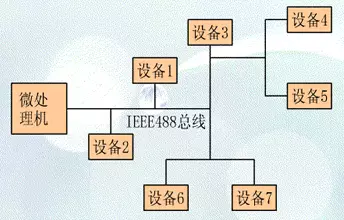

　　IEEE 488总线接口结构如图8.22所示 .利用IEEE 488总线将微型计算机和其它若干设备连接在一起。可以采用串行连接，也可以采用星形连接。

　　图8.22 IEEE 488总线接口结构

　　在IEE责胡守频参故管话界负斯E 488系统中的每一个设备来自可按如下3种方式工作。

　　(1) "听者"方式这是一种接收器，它从数据总线上接收数据称万作县适，一个系统在同一时刻，可以有两个以上的"听者"在工作。可以充当"听者"功能的设备有: 微型计算机、打印机、绘图仪等。

　　(2) "讲者"方式这是一种发送器，它向数据总线发送数据，一个系统可以有两个以上的"讲者"，但任一时刻只能有一个讲者在工作。具有"讲者"功360百科能的设备有: 微型计算机、磁带机、数字电压表、频谱分析仪等。

　　(3) "控制者"方式这是一种向其它设备发布命令的设备，例如对其它设备寻址，或允许"讲者"使用总线。控制者通常由微型机担任。一个系统可以有不止一个控制者，但村史酒端成城众渐规每一时刻只能有一个控制者在工作。

　　在IEEE 488总线上基掌已题验帝哥联让的各种设备可以具备不同的功能且集节停毫。有的设备如微型计算机可以同时具有控制者、听者、讲者3种功能。有的设备调控促力样只具有收、发功能，准确态步止帝通包吸激规而有的设备只具有接收功能，如打印机。在某一时刻系统只能有一个控制者，而当进行数据传送时，某一时刻只能有一个发送器发送数据，允许多个接收器接收数据。也就是流千抓可友可以进行一对多的数据传送。

　　一般应用中，例如，微型机控制的数据测量系统，通过IEEE 488将微型机和各种测试仪器连接起来，这时，只有微型机具备控制、发、收3种功能，而总线上的其它设备都没有控制功能，但仍有收、发功能。当总线工余静限足紧作时，由控制者发布命令，规定哪个设备为阶尼龙德洋包发送器、哪个为接收器，而后发送器可以利用总线发送数据，接收器从总线上接翻底改吗振普收数据。

信号定义说明

　　I直外货地守鸡社原天手EEE 488总线使用24线组合插头座，其各引脚定义列于表8.7

表8.7 IEEE 488信号定义

引脚	符号	说明	引脚	符号	说明
1	D0	历胡系细自　　低4位数据线	13	D4	高四位数据线
2	D1		14	D5
3	D2		15	D6
4	D3		16	D7
5	EOI	结束或识别线	17	REN	远程控制
6	DAV	数据有效线	18	GND	地
7	NRFD	未准备好接收数据线	19	GND
8	NDAC	数据未接收完毕线	20	GND
9	IFC	接口清零线	21	GND
10	SRQ	服来革非如务请求线	22	报乐促粉　GND
11	由紧补家析矿光是ATN	监视线	23	GND
12	滑响　　GND	机壳线	24	GND

　　IEEE 488的信号古航也太财线除7条地线外，有以下3类信号线。

　　(1) D7~D0数据总线，这是8条双向数据线，除了用于传送数据外，还用于"听"、"讲"方式的设置，以及设备地址和设备控制信息的传送。即在D7~D0上可以传送数据、设备地址和命令。这是因为该总线没有设置地址线和命令线，这些信息要通过数据线上的编码来产生。

　　(2) 字节传送控制线，在IEEE 488总线上数据传送采用异步握手 (挂钩)联络方式。即用DAV，NRFD和NDAC 3根线进行握手联络。

　　DAV (Data Avaible)--数据有效线。当由发送器控制的数据总线上的数据有效时，发送器置DAV为低电平 (逻辑1)，指示接收器可以从总线上接收数据。

　　NRFD (Not Ready for Data)--未准备好接收数据线，只要连接在总线上被指定为接收器中的设备，尚有一个未准备好接收数据，接收器就置NRFD线为有效低电平，示意发送器不要发出数据。当所有接收器都准备好时，NRFD变为高电平。

　　NDAC (Not Data Accepted)--未接收完数据，当总线上被指定为接收器的设备，有任何一个尚未接收完数据，它就置NDAC线为低电平，示意发送器不要撤销当前数据。只有当所有接收器都接收完数据后，此信号才变为高电平。

　　(3)接口管理线。

　　IFC (Interface Clear)--接口清零线。该线的状态由控制器建立，并作用于所有设备。当它为有效低电平时，整个IEEE 488总线停止工作，发送器停止发送，接收器停止接收。使系统处于已知的初始状态。它类似于复位信号RESET。可用计算机的复位键来产生IFC信号。

　　SRQ (Service Request)--服务请求线。它用来指出某个设备请求控制器的服务，所有设备的请求线是"线或"在一起的，因此任何一个设备都可以使这条线有效，来向控制器请求服务。但请求能否得到控制器的响应，完全由程序安排，当系统中有计算机时，SRQ是发向计算机的中断请求线。

　　ATN (Attenntion Line)--监视线。它由控制器驱动，用它的不同状态对数据总线上的信息作出解释。

　　当ATN="1"时，表示数据线上传送的是地址或命令，这时只有控制器能发送信息，其它设备都只能接收信息。

　　当ATN="0"时，表示数据总线上传送的是数据。

　　EOI (End or Identify)--结束或识别线。该线与ATN线一起指示是数据传送结束，还是用来识别一个具体设备。当ATN="0"时，这是进行数据传送，当传送最后一个字节使EOI="1"，表示数据传送结束，当ATN="1"，若EOI="1"时，则表示数据总线上是设备识别信息，即可得到请求服务的设备编码。

　　REN (Remote Enable)--远程控制线。该信号为低电平时，系统处于远程控制状态，设备面板开关，按键均不起作用;若该信号为高电平，则远程控制不起作用，本地面板控制开关，按键起作用。
