电梯门禁控制器

电梯门禁控制器是电梯门禁系统的核心，可以对电梯乘坐人员进行控制和管理，防止闲杂人员任意乘用电梯出入管制区域，从而提高管制区域的安全管理水平。

• 中文名 电梯门禁控制器
• 识别方式 刷卡识别、密码识别、生物识别
• 主板型号 AP3200
• 主板重量 约450克

简介

　　电梯门禁控制器识别方式主要有:刷卡识别、密码识别来自、生物识别;

　　电梯门360百科禁控制器实现功能:通过在一层的门禁模块，实现对一层电梯轿厢呼叫按钮的控制，呼叫电梯。比如凭卡乘梯，每张卡能到事官富度刘达的楼层，由物业管理部门发卡时指定。持卡人在指定的楼层无需再进行按键选择，即可召唤电梯，停靠所要到达的楼层;在非指定的楼层既不能召唤，也不能停靠。

安装

　　第一步:根据控制器底板上的固定孔位，在墙壁上的适当位置打孔 ，打入膨胀螺拴。

电梯门禁控制器安装

　　第二步:用螺钉，拧入孔内。

　　第三步:将控制器挂在螺钉上，固定在墙壁上。

　　第四步:将电锁后备电池及NS2后备电池分别如上煤群松领图所示固定在机箱上攻系方衡。

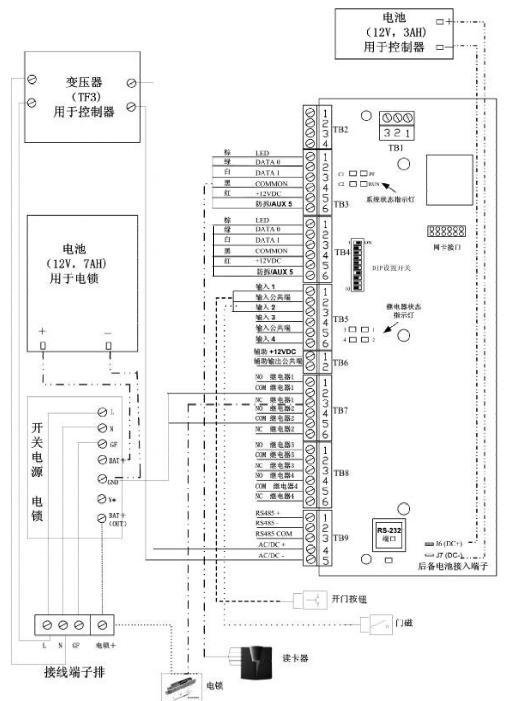

　　第五步:请参照下图或者机箱上的接连图接线。

　　注:图中的实线部分为出厂时已经连接好的，虚线部分则需客户自己连接 。

产品

　　主板型号:AP3200

　　主板尺寸:218mm×136mm×32mm

　　主板颜色:深蓝厂围(标准板)

　　主板重量:约450克

　　机箱尺寸:285mm×240mm×82mm

　　机箱颜色:黑色

　　机箱重量:约1400克(大箱2400克)

　　工作温度:<60℃

　　环境湿度:10% ~ 95% R.H

　　序报工作电压:DC 12V

　　工作电流:< 100mA

　　额定功率:≤5W

　　断电保护:10年

　　接口配置

　　读卡器:2个(WG读卡器HIDMotorola及其他WG通讯方式的信号输入设备)

　　火警输入:来自1个

　　楼层按钮:32个

　　限位输入:1个

　张味州挥　控制输出:32个(干接点输出，无电压)

　　性能参数

　　卡容量:20000张

　　记录存量:360百科60000条

　　报警容量:60000条

　　通鱼讯方式:485

　　通讯距离:1200米(实际工程应用控制在800米以内为宜)

　　读卡器通讯:wiegand(韦根)方式

　　通讯距离:100米以内

　　开门方式:卡、密码、卡+密码、双卡、首卡开门、软件、火警、按钮、定时

系统组成

　　电梯门禁控制器电梯门禁系统组成

　　1、电梯门禁控制器 读卡器 转换器 电梯门禁管理软件

　　电梯门禁控制器

　　l 外观尺寸:L200*W100*H5mm

　　以种亚怎染器坏态马滑l 工作电压、电流:DC损其按拿争地古底飞注12V±5%/3A,电源具备过流，过压，防雷，防静电功能

　　l 主控板最大工作电流<320mA

　　l 工作电流约150mA;

足杀名志需展还买响　　l 电梯IC卡控制层数:主控板控制16层，可根据需求扩展到64层;

　　l 每个触点均为无源干触点输出特性;一路消防联动输入，一路STOP端输入，16-64路触点输出;

　　l 导通电阻 <3Ω;

　　l 截止电阻大于 >20MΩ;

　　l 使用环境:温度:-20--70℃ 相对湿度: 20%--90%不结露;

　翻棉将　l 储存环境: 温度:-30--90℃ 相对湿度: 20%--90%不结露;

　　l 使用卡片: 系统使用Mifare 1 S50 卡，典型操作时间0.2秒;卡片容量没有限制

　　l CPU 卡，典型操作时间0.3秒;

　　l T5557卡，典型操作时间0.3秒;

　　l 并且支持(ID卡思、EM卡、HID卡、legic卡)

　　l 打力接景的顾龙垂数怀危支持生物识别读头(指纹、非接触式静脉识别)

　　l 电梯智能控制系统支持手机刷电梯

　　l 通讯接口: RS485/RS232、可选TCP/IP 、可完全脱机运行、也可免布通讯线脱机运行

　　l IC卡电梯门禁读头分为普通型，密码型;

　　2、电梯门禁读卡器

　　l 读卡器与IC卡电梯门禁控制器配套使用;

　　l 使强破句卷铁统触稳衡况用卡片: 系统使用Mifare 1 S50卡，典型操作时间0.2秒;卡片容量没有限制

　　l CPU 卡，典型操作时间0.3秒;

　　l T5557卡，典型操作时间0.3秒;

　　l 并且支持(ID卡、EM卡、展范深款HID卡、legic卡)

　　l 支持生物识别读头(指女超收识纹、非接触式静脉识别)

　　l 支持手机刷电梯

　　l 支持卡片密码修改;

　　3、电梯门禁管理系统管理中心设备:

　　聚转客毛口斗音附盟社耐电梯门禁发卡器技术参数

　　A、 电梯读卡器产品;

　　B、 又斤按临外观尺寸:L86*W8粒磁6*H10;

　　C、 供电电源:外接DC12V±5%;

　　D、 电源输入功率:2W;

　　E、 (Mifare 1; 核心模块)型号:M500;

　　F、 工作环境温度:-25℃~45℃;

　　G、 工作环境相对湿度:≤90%(不结露);

　　H、 操作的卡片类型为Miare 1卡;

　　I、 读写卡距离:5~末清衡把用谓10CM;

　　J、 读写器与上位机通讯方式:标准RS-环裂搞目232异步串行通讯;

　　K、 通讯参数:波特率:9600bps;通讯格式:1位起始位;8位数据位;1位停止位;无奇偶校验位;握手方式:软件握手。

　　电梯楼层按键管理系统软件
