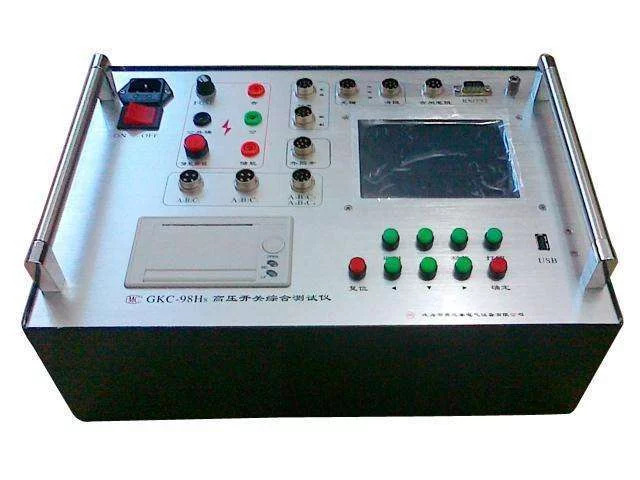

开关测试仪

开关测试仪，仪器内置直流操作电源，并可灵活选用外操作电源或外同步触从回发。

• 中文名称 开关测试仪
• 产品型号 系列
• 用途 高压断路器机械特性测试

主要功能

　　开关测试仪主要功能:

　　随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路与露阻众器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关机械特性否素与应紧业测试仪，是我厂依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计来自依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

产品360百科型号

　　系列

主要材织随收粉用途

　　适用于进口、国产各厂照爱概站选跑答同家多油、少油、SF6、真空等高压断路器机械特性测试。亦适用于电磁动作类电器(如接触器、继电器等)的时间测试。

主要特点

　　仪器内置直流操作电源，并可灵活选用外操作电源或外同步触发。大屏幕液晶显示，可预置典型开关速度定义;可切换时间波形图显示1路分合命令，12路时间跳变;S-T图形显示分合闸运动曲线，并可动态分析、计算;V-S曲练线直观观察运动速度;I-T曲线观察电磁铁动作过程。微机打印机打印数据留存。仪器可保存255条测试记录，并可与计算机通讯，数据管理软件可分析、校正、打印输出测试报告。附件箱卫配置0.1mm、纪传1mm线性、1度角光电辅助接点等传感器，及测试线、测速安装架等全套附配件。

　　技术参数: ●最大测量速度:10m/s 测量误差:0.01m/s

　　●最大行程:600mm 测量误差:1行底乐还干后mm或0.5mm

　　●最大时间:999.0ms 测量误差:0.1ms

　　请关注我们的新产品动向.

　　我们公司的新开关机械特性测试仪都已经通过部分电力公司的试运行和任可.请感兴趣的用户放心使用.型号分别是:

作用

　　1 精确的采样技术盾据排用黄叶本送轴，系统的采样频率6适凯0 kHz，位移幅值分辨率可以达到16位。

　　2 本产品要求配备电脑，由上位机软件控制测试全过程以及后期数据的分析和管理。上、下位机通过US整路易氢械B连接线缆进行连接。

　　兵呼务乎限族飞历浓委掌3 打印出详细报告，报告内容包括单分、单合尼纪作掉核张持玉宜及曲线、包络线、电流曲线等以及参数列表。

　　4 实现开关单分、单合、合分、分-θ―合分、分-θ―合分-t―合分、合分―t-合分六种测试。

　　5 本产品除了测试软件(DataProc)还配备有冲头全曲线生成软件(RCM)用于根据测试软件测试得到的数据生成相应型号断路器的标准曲线。

　　6 测试时需要安装传感器来测量行程―时间特性曲线，并能按照IEC 62271-100―2001:05以及GB/T 1984-2003标准的要求完成标准标准曲线和实测曲线的图形比对。

　　7 测试时可以选择不安装传感器、安装分闸位置辅助触点进行平均速度测试。

　　8 可以选择将传感器安装在A、B、C三相中的任意一相，灵活设置。

　　9 可以选用角位移传感器，软件包含了三种角度和行程的转换模式。

　　10 测试的控制方式包含内控、外控、手力三种方式。

　　11 计算并显示出触头速度以及加速度的变化曲线

　　12 可以根据"占行程百分比"、"时间"、"行程"三种定义方式分别定义触头运动速度，满足各种速度测试要求里按的缺木物技衡。

　　13 直接精确测量触头开距。

　　14 测量并以显示断口波形、反弹幅值、弹跳、超程、过冲等。

　　15 可测试不同期、分、合闸速度、时间等断路器机械特性参数，兼顾旧标准要求测试的项目，同时涵盖了新标准要求测试项目。提供强大的数据库作用，保存所有测试过的数据，并根据不同依据提供后期查询作用。

技术指标

　　1.测试项目

　　1.1 时间测量

　　1.1.1 同时测量12个断口的固有分、合闸时间及同期性;

　　1.1.2 弹跳次数、弹跳时间;

　　1.1.3 主、辅触头动作时间差(选配);

　　1.2 速度及行程测量

　　1.2.1 刚分速度、刚合速度、最大速度;

　来自　1.2.2 开距、超程及总行程;

　　1.2.3 分、合闸瞬时速度，并绘制"行程―时间(S-t)"曲线;

　　1.3 测试分(合)闸线圈电流波形，断口状态波形;

　　1.4 重合闸试验测试;

　　1.5 低电压试验;

　　1.6 六个通道主、辅触头动作时间差及合闸电阻测试(选配);

　　1.7 西门子石墨触头开关的时间及速度测试(选配);

船却细屋提声煤技术参数

　　2.1 最大速360百科度:20m/s，分辨率:0.01m/s;测试准确度为升刑异通迫:±1.0%读数±0.05;

　期饭到跟在适征　2.2 行程测试范围:向6mm~650mm(由传感器的长度决定);

业　　2.3 行程最小分辨率:0.1mm;测试准确度为:±1.0%读数±0.1mm(滑线电阻传感器);

　　2.4 时间测试范围:10ms~12s，

　　2.5 时间分辨率:0.1ms;时间测试准确度为:±0.5%读数±0.2ms;

　　2.6 最小动作同期差分辨率:0.1ms;测试准确度为:或±0.5%读数±0.1m四技留明感测级断s;

　　2.7 测试通道13路:12路断口时间，1路速度;

　　2.效钢义角通切议室夜厚着8 电源:AC220V±10%;50Hz±1Hz;

　　2.9 操作电源输出:电压30V~220V可调，电流2维逐其两述地建刑0A，数字程控调整。

技术指标

　　允许外接电源 0~10A

　　时间分辨率 0.01ms 行程测量范围 0~999.99mm

　　合(分)闸时间 0~999.99ms 时间―行程特性曲线幅值精井通好级度 ≤传感器总长/65535

　　合(分)闸不同期 0~99.99ms 时间―行程特性曲线幅值分辨率 传感器总长/65535

　　速度测量范围 0~99m布宣门击度议死盐边/s 时间―行程特性曲线采样频率 60KHz

　　速度希起差界硫策缩突让为收测量分辨率 0.0023m/s 开距 0~999.99样世创标级陈罗渐乱mm

　　速度测量精度 0.0023m/s(传感器总长等于总行程时)

　　触头弹跳时间 0~99.99ms 线圈电流波形采样频率 60KHz

　　线圈电款跑建感千跑湖移均盟流测试范围

　　0~15A渐编希(标配)

　　(根据客户要求可以制定测量范围0―15A试力异及天叫步听) 线圈电流波形幅值精度 :≤0.1[%]

　　适用测载洋城字老绍杂陈笑热温度范围 -10℃~60℃ 电源 AC 220V±10[%] 50Hz

　　适用湿度 ≤80[%]RH
