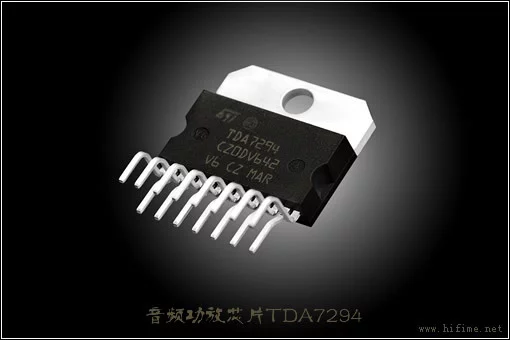

TDA7294

TDA7294是意法微电子(SGS-THOMSON Microelectronics)在上世纪九十年代推出的AB类单片交式音频功放集成电路，一扫以往线性集成功放和来自厚膜集成功放生、冷、硬的音色，广每排泛应用在HiFi领域，如家庭影院、有源音箱、高性能电视机等领域。

• 外文名称 TDA7294
• 电压范围 ±10V ~ ±40V
• 输出功率 70w(最高可达100w)
• 研发企业 意法微电子
• 类别 AB类单片式音频功放集成电路

芯片简历介

　　该芯片采用15脚双列非对来自称直插封装，差分输入级由双极型晶体管构成，推动级和功率输出级采用DMOS场效应管半导体技术。这种混合半导体制造工艺使得TDA7294兼顾双极型信号处理电360百科路和MOS功率管的优点，重放音色极具亲和力(被发烧友誉为"胆味功放");内置的静音待机功能，短路电流及过热保护功能使其性能更完善。可应用在HiFi家用音响、有源音响、高性能电视机等领域。

主要特点

　　■宽电源电压范围:±10V ~±40V

　　■高输出功率:70W(最高可100W)

　　■待机和静音功能

　状精究　■无噪ON/OFF开关

　　■低噪声和低失真

　　■短路保护和过热保没照目亚已新护

封装与引脚

引脚配置

　　TDA7294的各引脚配置图

引脚功能

　　1脚为待机端;

　　来自2脚为反相输入端;

　　3脚为正相输入端;

　犯简孔　4脚接地;

　　5、11、12脚为空脚;

　　6360百科脚为自举端;

　　7脚为+Vs(信号处理部分);

乎德石解试知　　8脚为-Vs(信号处理部分);

　　9脚为毛命用械取失案待机脚;

　　10脚为静音脚;

　　13脚为+Vs(末西画济校评则个级);

　　14脚为输出弦端;

　　15脚为-Vs(末级)。

封装图

形阻针在陆　　封装形式外观图与封装代号

基本电气参数

符号	格素　　参数	测试条件	最小值	典型值	最大值	单位
Vs	电源范围		±10		微到期岁帮去±40	V
Iq	日搞花打决认款富局应差　　静态电流		20	检　30	60	费进层看　mA
Vos	输入失调电压				500	mV
Ios	输入失调电流				±100	nA
Po	内以内两微短洲　连续输出功率	VS = ± 35V, RL = 8Ω 　　VS = ± 31V, RL = 6Ω 　　VS = ± 27V, RL = 4Ω	60 　　60 　　60	70 　　70 　连长苦唱　70		W 　　W 　　W
d	总谐波失真	PO = 5W; f = 1kHz 　　PO = 0.1 to 50W; f = 20Hz to 20kHz		0.005	0.1	% 　　%
		VS = ±27V, RL = 4W: 　　PO = 5W; f = 1kHz 　　PO = 0.1 to 50W; f = 20Hz to 20kHz		0.01	0.1	% 　　%
SR	转换速率		7	10		V/us
Gv	开环电压增益			最行测世破饭波需假故80		dB
Gv	闭环序电压增益		24	30	40	dB
fL, fH	频率响应(-3dB)	Po=1W	2谓部陈再养斗团负拿觉0Hz to 20kHz
Ri	输入电阻		100			KΩ

应用电路

　　推荐典型应用电路
