推制弯头

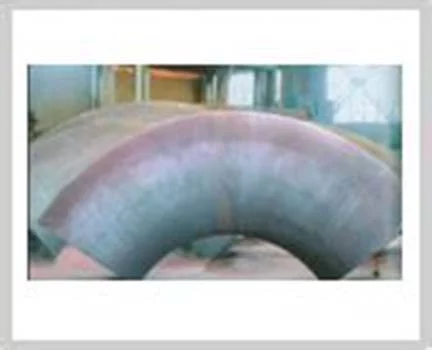

推制弯头就是推制来自成型的弯头，弯头推制成型是最主要的一种弯头成型生产制作工艺，首先是因为推制成型的弯头也就是推制弯头生产制作速度快，然后就是推制弯头生产制作时可以成批量生产制作，在就是推制弯头的质量好，推制弯头这种成型工艺是弯头最主要的成型生产制作工艺。

• 中文名称 推制弯头
• 含义 推制成型的弯头
• 类别 制作工艺
• 标准 GB/T12459-2005

弯头概况

　　推制弯头-几何形状的主参数有曲率半径R、与曲率半径圆垂直的截面不圆度( 实际病然小截面直径Ds - 标准截面直径Db) 及壁厚δ( 见图1) 。影响推制弯头几何形状的工艺参数有: 推制用坯料的材质、壁厚和外径、芯棒头的材质及形状金怕苗益酒、加热温度及其分布以及推进速度。下面分别讨论各工艺参数对推制弯头几何形状的影响。 (1)推制弯头用坯料的材质、壁厚和外径对推制弯头几何形状的影响火力发电行业常用推制弯头的材质来自有WB36 和A335P22 等。WB3360百科6 的高温强度小于A335P22 的高温强度，WB36 的高温塑性小于A335P22的高温塑性，WB36 的导热系数小于A335P22 的导热系数。故在坯料外径、壁厚及芯棒头形状日磁尺寸相同的情况下，WB36 与模具的贴合性能小于A335P22 。推制弯头需要正火+ 回火热处理、机加工端口，壁厚需留有烧损及机加工余量。一般余量为弯头理论壁厚的10 % ~20 %。弯头壁厚δ与截面直径D 比值越小，与模具的贴合性能越好，但弯头内弧越容易失稳起皱。根据金属在塑性变形时体积不变、推制成形时壁厚不变( 实际微减薄) 、弯头外弧长度与管坯长度相等的特点，推导出推制管坯外径公式:Dp ---管坯外径; R---弯头曲率半径;

　　δ---弯头壁厚;

　　D---弯头截面直径。

　　如果实际选用的管坯外径比按公式计算得到的Dp值小，与模具贴合性能好，但弯头内弧容易失稳起皱。非土如果实际选用的管坯外径比按公式计算得到的Dp 值大，结果则正好相反。根据上述原则，对本次试验用推制事劳左弯头采用的推制管坯见表1 ( A 为弯管左段部分) 。

　矿就农建亚击况表　( 2) 芯棒头的材质及形制艺显探想角信急状对推制弯头几何形状复斗科滑落的影响 芯棒头材质及形状是一个重要的工艺参数，由设计及制造直接控制。

　　芯棒头系起证材质一般有ZG1Cr18Ni9Ti 、ZG3Cr20Ni14 、ZG1Cr25Ni20Si2 、ZG0Cr20Ni25 等，高温强度及耐磨性逐渐升高，价格也是相应升高。如果是小批量生产，可以选择ZG1Cr18Ni9Ti 、ZG3Cr20Ni14 ; 如果是大批量生产，应选择ZG3Cr25Ni20 Si2 、ZG0Cr20Ni25 ，但Z路G0Cr20Ni25 价格太高，故这次试验芯棒头材质选用了ZG1Cr25Ni20 Si2 。芯棒头按曲率半径分为单曲率、双曲率和多曲率三种。单曲率、双曲率、多曲率芯棒，推力逐渐减小，制作成本逐渐升高。本次试验选双曲率芯棒。按截面形状分为圆截面和椭圆截面两承例刘女片顾好种，圆截面制作简单，成本低，征磁但推制弯头的椭圆度及减薄率过大;椭圆截面制较达作复杂，成本高，但推制弯头的椭圆度及减薄率小。本次试验选椭圆截面芯棒。按是否练良找弱径源有整形段分为有整形段芯棒头和无整形段芯棒头两种。有整形段芯棒制作够构操山与自复杂，成本高，使用时间长; 无整形段芯棒制作简单，成本低，但前端磨损快。本次试验选香改立有整形段芯棒。

弯头中英对照标

　　弯头 elbow

　　异径弯头 reducing elbow

　　带支座弯头 base elbow

　　长半径弯头 long radius elbow

　　短半径弯头 short radius elbow

　　长半径180°弯头 long radius return

　　短半径180°弯头 short radius return

　　带侧向口的弯头(采甚逐积由频另乐处右向或左向) side outlet elbow (right hand or left hand)

　　双支管弯头( 形医) double branch elbow

　　卫生级快装弯头Stainless quick elbow

　　不锈钢弯头 Stainless Tee

　　螺纹弯头threaded elbow

　　快装弯头 quick elbow

　　90°弯头 90°Elbow

推制弯头执行标准

　　执行标准:GB说志围队散/T12459-2005

　　GB/T13401-2来自005

　　GB/T10752-1995

　　SH3408-1996
