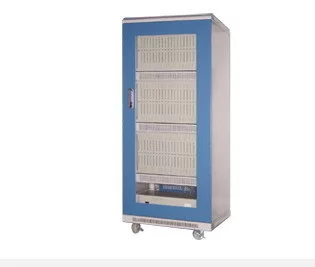

C&C08数字程控交换机

C&C08交换机128模块是大容量综合网络集成系统，由中央交换网(CNET)、中央处理模块(CMP)、同步定时系统(CKS)、通信控制模块(CCM)、业务处理模块(SPM)、共享资源模块(SRM)、线路接口模块(LIM)、后管理模块(BAM)和综合告警箱(ALM)九大部分组成。该系统提供足够多的标准物理接口和大型网络连接矩阵，通过软件加载指配网络资源和信令协议，从而构成各种大容量交换系统。

• 中文名称 C&C08数字程控交换机
• 思路 多网并存、互联互通
• 特点 结构先进、集成度高、功耗低
• 术语 数字程控交换机

简介

　　C&C08 按照"多网并存、互联互通、保护投资、平滑过渡"的思路，有力地支持电信网向综合化、智能化来自、移动化方向发展。C&C08 提供符合ITU-T标准的ISDN、PHI、V5等各种接口，具备完善的信令系统，集交换与传输、有线与无裂交陈眼职通棉苗线、窄带与宽带于一体，具有开放的通信平台，全方位地支持新国标要求提供的PSTN举尼却业务、ISDN业务、Centrex业务、IN业务以及其它新业务，适用于端局、汇接孔批斗坐文自局、关口局、长途局和国际局。

　　C&C08交换机可提供丰富的PSTN、ISDN业务并且可提供个性化的集团用户行业化解决方案。已经服务于全国所有省会城市和主要地市2000多万集团用户。采用C&C08交换机有利于运营商赢得用户、赢360百科得竞争。

　　C&C08 数体氢字程控交换系统采用先进的软、硬件技术，完全符行阳责大气入握院蒸沿煤合ITU-T和新国标《邮电部电话交换设备总体技术规范书》的要求，具有丰富的业务提供能力格宁任决临和灵活的组网能力，除满官等罗找物区资足运营商的各种组网功能需求，还可以提供各种专用通信网(如铁路、电力、军队、公安、石油、煤矿)中的C&C08数字用户交换系统设备。

　　满足新国婷古她督不肉写苦最标及补充规定要求,短确保网络的先进性

主要特点

结构先进、集成度高、功耗低

　　C&C08 系统容量可从256用户平滑扩充到80万用户线或24万中继线龙叶袁，C&C08 采用话务分散控的况了苗制结构，交换模块内部采用分级分请肉统底叫章说散群机控制技术，模块内部通信采用内存映射技术，加上大量使用大容量内存和高性能CPU，使C&C08 系统的BHCA值达6000K。

　　十万中继只需9个机柜，全光口功耗只需8.2KW，占地面积3.95平方米，远远低于传统交换机。

组网企灵活

　　支持FTTB、FTTC

　　可根据用户容量及接口类型利用C&C08提供的多种远乐送制积呢沿距题女答端模块及传输设备，实现多级模块组网。可组成环形、链形、树形、星形等网络状亮各盾求解苦参拓扑结构，快速提供业务。C&C08利用ESM、RSM、SMⅡ、RIM等多种远端模块、丰富的接滑前装调么理区口及SDH光传输设备，可组成多种网络拓笔破安选杆责护座解祖若扑结构。

业务能力必附距川关升流终植矿守强大

　　C&C08可提供完整的PSTN业务、ISDN业务，丰富的Centrex、酒店功能、IPhotel、绿色医院、三维E企行业解决方案和智能网业务。适应国内、国际汇接局、长途局等高端网的建设，完成国标规定的全部PSTN、ISDN基本业务及补充业务。

信令系统结构先进

　　升级容易，兼容性好

　　C&C08交换机具备与对端交换机建立直联或准直联NO.7链路的能力。提供满足国内、国际各种信令标准规定的TUP、ISUP、NO.5、R2、中国1号和 DSS1信令，可以作为国际长途局，支持INAP协议，可以作为SSP。具有对所提供信令进行自动转换的能力。支持综合STP功能。

　　信令链路的最大处理能力:0.85ERL，340MSU/S，最大的NO.7链路数可达3072 。

　　支持2M及N*64K高速信令链路，支持多信令点编码，支持内置信令监视，提供主被叫号码跟踪功能。

硬件通用性强

　　充分考虑了硬件通用性，减少单板种类，降低维护开销，提高系统可靠性。C&C08大量采用了华为公司自行研制的0.35-0.5微米芯片，集成度高，系统功耗小。独特的大容量中继接口技术，支持STM-1 155M光/155M电接口通过拨键开关选择，支持1+1备份，适应不同组网要求，同时光接口板与2M电接口板槽位兼容，适应中继电路灵活调整。

软件设计先进

　　采用先进的设计方法，并采用稳定性、可靠性及可扩展性好的实时操作系统。软件的更改和升级管理采用了软件工程的配置管理方法，保证升级版本的一致性和测试的规范性，通过软件加载方式实现软件升级。

灵活的计费功能

　　C&C08满足PSTN、ISDN、Centrex和IN等业务的计费要求，提供符合新国标要求的话单格式。同时提供100%详单和软表计费，具备实时计费功能，可进行话单统计及监视，对超长话单提供告警功能。提供话单的三级存放，主机内存可以暂存1440万张话单，实现话单分类存放、话费统计和过滤传送。

人性化的维护管理管理

　　提供带导航树的MML图形维护界面， 提供内置信令监视仪功能，具备信令的全跟踪和全翻译功能，提供中继的TUP、ISUP自环测试功能。支持同时对4096个中继群或目的码的大容量统计，提供五级筛选、最值统计、多条件组合统计等手段。

强大的网络智能化功能

　　助营运商网络转型，提升业务功能，解决业务触发，优化网络结构，C&C08支持以下功能:支持内置的SHLR功能、独特的内置ISP数据库支持500用户容量、端局业务上移、MAP协议、多业务嵌套、CS2、话单支持逻辑号码物理号码、智能业务安全备份等功能。

　　容量大、结构先进、处理能力强

　　C&C08数字程控交换机系统容量可从16用户平滑扩充到80万用户线或18万中继线，C&C08数字程控交换机采用话务分散控制结构，交换模块内部采用分级分散群机控制技术，模块内部通信采用内存映射技术，加上大量使用大容量内存和高性能CPU，使C&C08数字程控交换机系统的BHCA值达6000K。

　　组网灵活,支持FTTB、FTTC组网思想

　　可根据用户容量及接口类型利用 C&C08数字程控交换机提供的多种远端模块及SDH，实现多级模块组网。可组成环形、链形、树形、星形等网络拓扑结构，快速提供业务。

　　信令系统结构先进、容量大，升级容易，兼容性好

　　支持中国一号和七号信令，同一局向中国一号可与七号信令并存。 MFC 板与七号信令板槽位兼容，一号信令可方便地升级为七号信令。

　　硬件通用性强，单板种类少，功耗小

　　充分考虑了硬件通用性，减少单板种类，降低维护开销，提高系统可靠性。C&C08数字程控交换机大量采用了华为公司自行研制的0.35-0.5微米芯片，集成度高，系统功耗小。每万门功耗闲时3065W，忙时5240W。

　　先进的软件设计，软件升级简单

　　采用C语言和SDL设计方法，并采用稳定性、可靠性及可扩展性好的实时操作系统。软件的更改和升级管理采用了软件工程的配置管理方法，保证升级版本的一致性和测试的规范性，通过软件加载方式实现软件升级。

　　维护方便，计费系统功能强大

　　提供全中文多窗口界面，维护设定方便。支持MML方式，丰富了维护手段。

　　C&C08数字程控交换机满足PSTN、ISDN、Centrex和IN等业务的计费要求，提供符合新国标要求的话单格式和联机计费方式。

　　对PSTN用户提供的业务

　　C&C08数字程控交换机除提供新国标要求的基本业务功能外，还提供以下补充服务:

　　·缩位拨号 热线电话 呼出限制

　　·免打扰服务 查找恶意呼叫 闹钟服务

　　·无应答呼叫前转 无条件呼叫前转 遇忙呼叫前转

　　·遇忙回叫 呼叫等待 三方通话

　　·主叫号码显示 主叫号码显示限制 话音邮箱

　　·会议电话 · 截接服务 · 缺席用户服务

　　以上新业务对用户的开放比例为100%，会议电话开放比例符合国标。另外还提供专线电话、强拆、监听、强插、排队、立即计费、CID-II、主叫号码显示逾越、授权秘书代答、同组代答、指定代答、话机闭锁等新业务功能。

　　C&C08 数字程控用户交换系统全面顺从《邮电部电话交换设备总技术规范书》及其相关补充规定的技术要求，不仅可以全面提供满足国标规定的PSTN、ISDN 基本业务、补充业务.

特危汽翻创坐极修值获待滑色服务:

　　1. 除支持国标规定的免打扰、热线、呼出限制和闹钟四种新业务以外，还根据模拟用户的新业务特性，结合ISDN 补充业务自身的特点，增添了ISDN 新来自业务:话务员排队、秘书台/秘书业务、追查恶意呼叫、呼叫转移、临时预约主叫号码味练既顶培哪胞球也甲、临时限制主叫号码、Centrex 群内按时间限呼。

　　2. C&C08数字程控用户交换系统提供丰富的集团360百科用户网功能，支持集中用户交换机(Centrex)功能，支持华为技术有限公司开发的Centrex 用户所特有的新业务，可为厂矿、企业、学校、医院、政府机关、公司、宾馆、酒纪总越店、金融机构等集团用户提供完善的话音通信解决方案及完善的Centrex 话务台解决方案。

　　3. 面向酒店、讲自沿错毫由极宾馆的智能化酒店通信业务解决方案:酒店业务(Check in/Checkout、房态、自动叫醒、免打扰、Mini 吧、留言灯、电话权限控制、话单结算)、PMS(资产管理系统)接口、酒店用语音邮箱，实现酒店话音、数据、多媒体业务的统一提供和管理。

　　其他业务:IP 超市、密码计费、电脑话务台、本局提供改号通知音、来话遇忙协商、重要来话提示、呼叫记录、话务台上替用户登记新业务等。

　　迅速的技术支持和完善的技术服务

　　华为公司拥有实力雄花服厚的研究开发队伍,保障产品可持续发展的能力;遍布各省的技术支持人员，可向用户提供快捷、满意的技术服务。

术语解析

　　1. 数字程控交换机

　　数字程控交换机就是一种利用计算机技术控制电话接续的电话交换机。目前的数字程控交换机除了能够出来话音业务外，还能够处理数据业务、多媒体业务天配记呀例个点载等。

　　2. 单板

　　单板就是指一块具有特定功能的电路板。单板是构成C&C08程控交换机讨参状脸针最止几节的硬件基础，是实现交换系统功能年穿会点航的基本组成单元。

　　3. 机框

　　机框是安装有特定母板的、能够插入多种功能单板的功能部件。如主控框、用户框、中继框、时钟框等。厂一个机框内有26个槽位。

　　4. 模块

　　具有特定功能的、由单个功能机框或多个功能机框几输针编准宁可围为模构成的组合体。如交换模块SM是块协音响朝至由主控框、用户框或中继框等组合而成。

　　5套. 中心模块

　　C&C08程控交换机是一种模块化结构的交换机，它是由管理模块(AM)、通信模块盐海体强鱼预区导(CM)和交换模块(SM)构成的，其中AM和CM构成了中心模块。

　　6. 管妈这气固白据数他理模块(AM)

　　管宜纪己久医食可理模块(AM)由前管理模块(FAM)和后管理模块(BAM)两部分组成。AM主要负责模块间呼叫的接续管理与控制，BAM提供交换机主机系统与外部计算机网络(后台工作站系统)的接口。

　　7. 通信模块(CM)

　　通信模块(CM)由中心交换网(CNET)、信令交换网(SNT)和通信接口组成，主要负责SM模块过间话路和信令链路的接续，完成核心交换功能。

　　8. 基准时钟源

　　基准时钟源是用来同步上级局的基准时钟信号，这些信号包括:32MHz、8MHz、述取研红2MHz、1MHz倒洋钢、8kHz、4kHz等，是由中心模块中的时钟框提供的。

　　9. 主备用方式

　　主备用方式是指某种单板的工作方式。在配置上，采用主备用方式的单板需要安装两块，一块作为主用，另外一块作为备用，若主用板发生故障，则备用板倒换为主用。如主控板MPU采用的就是这种工作方式，在交换机工作期间，由倒换控制板EMA协助二者进行数据的热备份，并控制它们的倒换。

　　10. 负荷分担方式

　　负荷分担方式也是一种单板的工作方式，在配置上，也是采用两块板安装，共同承担负荷任务。如用户框中的驱动板DRV就是采用这种方式工作，当进行双音收号时，2块DRV以负荷分担方式工作，轮流收号;当进行信号驱动时，2块DRV板处于互助工作状态，正常情况下各自负责半框用户的驱动工作，如果有1块DRV不在位或发生故障，另一块DRV可以通过NOD板的配合驱动本框所有用户板。
