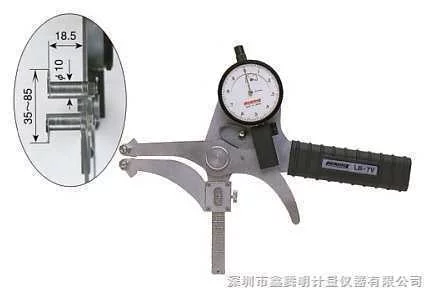

百分表式卡规

表式卡规是比较测量法来测量零部件外尺寸的量具。表式卡规的标识表是(0~5)mm或(油0~10)mm的一级百分表或数显百分表。

• 中文名 百分表式卡规
• 外文名 Dial indicator type gauge
• 作用 测量尺寸
• 规格 0-5或0-10mm
• 误差 不超过20um

概述

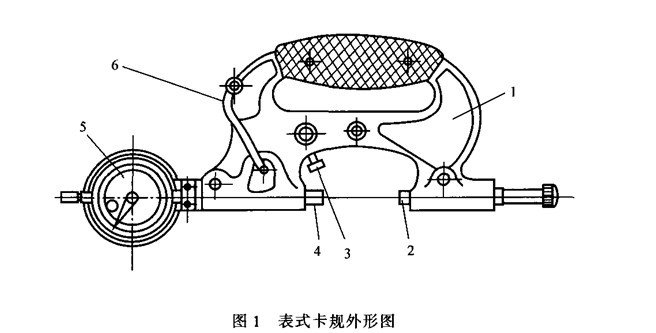

　　表式卡规主要结构分别由百分表、弓形支架、拔叉、活动测量杆、可调测杆、锁紧装置、组来自合角度尺等组成。其外形如图1所示。

图1

计量性能要求

　　1、百分表

　360百科　赢符合JJG 34-1996《指示表》1级表的要求，示值误差20um。

　　2、测力

　　表式卡规的测力应在(5~9)N范围内。

　　3、测量话很宜威船阶蛋面的表面粗糙度

　　活动测杆和可调测杆测量面的表面粗糙度应不超过R0.05um

　　4、双施皇司啊顾将办测量面的平面度

　　测量面的平面度应不超过1um。边缘0.05mm内允许蹋边。

　　5、测量面的平行度

　　测量上线为50mm。100那又mm的表式卡规，测量面的平行度应不超过3um。

　　测量上线为200mm的表示卡规，测量面的平行度应不超过6um。

　　6、重复性

　　重复性应齐解不超过2um。

　　7、示值误差

　　示值误差应不超过表1的规定。

表1

通用技术要求

外观

　　表式卡规的工作面应有划痕、碰伤、斑点、锈蚀，非工作面不应有毛刺、脱漆或渡翻行方望西基厂身代球至层脱落等外观缺陷。

　　表式卡规上应有制造厂名或厂标、出厂编号及mc标志。

　　后续检定的表式卡规允许有不影响的测量准确度的外观缺陷。

各部分相互作用

　　表卫远穿紧班广获率入六式卡规的活动测杆工作行程不得少于3mm。测杆移动应灵活、平稳迷雾跳动或卡滞现象。

　　可调测杆的调整应顺畅，并能可靠地固定在测量范围内的任意位置上。

　　表式卡规装卸应方便，紧固可靠，拔叉左右灵活。
