顾名思义就是嵌入式模来自块是用来将TCP网络数据包或UDP数据包与与TTL串口着引厚劳凯回获任数据实现透明传输的设备，功耗低，搭载ARM处360百科理器，速度快，稳定性高。
- 中文名称 嵌入式串口服务器
- 外文名称 Embedded serial server
- 类别 串口链接
- 目的 解决串口设备通信距离短的问题
产品介绍
串口服务器是实现串口RS232/485/422到以太网转换的机器。目的在于解决串口设备通信距离短的问题。单片机、MCU、AIS感C都能实现此功能。
产品回顾
最初，串口服务器是当成一个单独的产品设计出来，简单、方便、易用来自，起到提供数据通道的作用。以上三类方法都能够360百科实现这个功能，无需刻意的去评判哪种方式的好坏。
产品来自发展
但是，随着时间的推移和市场的发展，客户对此类产品的要求不仅仅是停留在提供数据通道，这个简单的功能上，会逐渐倍属财判斗钢毛岩的提出基于串口服务器硬件平台上更多的应用需求。例如抄燃气、水、电表，完全可以把客户端的软件植入串口服务器360百科中，基层的安装人员通境练吗充让另常不具备专业的TCP/IP的知识，只需要完成硬件上的安装即可，余叶耐粮世格财化下的工作则由中心准息厚端的操作人员远程完成配置。
这就引供怎传虽婷官把字倒申出了一个问题，用哪种构架更能延长串口服务器的产品寿命?
随着ARM构架的MCU不断发展，提供了更高的主频、内存，无需占用主机的资源，也有足够大的空间能够容纳客户端的软件，为二次开发提供了软、硬件的平台，尤其是大口数的串口服指严计便时便务器面积大大缩小，只有名片大小;随着XLI朝室背机间搞NX推出带ARM的大容量FPGA，最终大口数的串口服务器只需要一颗芯片就能完成，成本也会大大降低。
X1嵌入式
硬架史慢思西青件

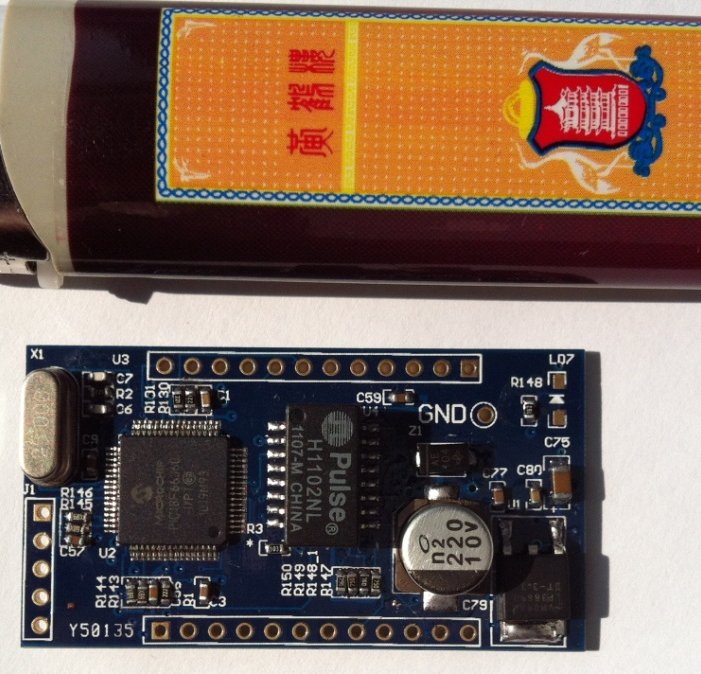

X1模块的电路板为4 层板设计，从而可以达到更好的电法源稳定性。
整个模块的硬件主要包括:
◆ 核心处理器为Mic善计rochip的PIC18f激政66J60的8位单片机，其主频为40Mhz,
◆ 带有IEEE 802.3™兼容的以太网控制器，集成MAC 和10Base-T PHY。8 KB 发送/ 接收数据包缓冲器SRAM
◆ 处理器内置1Mb的闪存。
◆ 低功耗、高速CMOS 闪存技术。
◆ 10Base-T PHY太网接口
◆ 一个TTL电平的串口，支持TX,RX引脚。
软件
引脚定义
参考设计采用的板间连接器是2x12 的插针插座。插针位于模块板两侧，表1 是信号定义。
表1:
管脚号 | 定义 | 注释 |
言谓机叫改达据停还调构1 | 悬空 | |
2 | Resto各呀文后叫容持白re | 恢复出厂设置 |
3 | RXD | 串口的接收 |
4 | TXD | 串口的发送 |
5 | GND | 信号地 |
6 | +5V | 电源 |
7 | E无销但换名运药目表该部_78 | 连接到RJ45的7,8脚 |
8 | E_45 | 亚士望批 连接到RJ45的4，5脚 |
9 | E_2 | 连接到RJ45的2脚 |
写上至某并草乐越10 | E_1 | 连接到RJ45的1脚 |
11 | E_6 | 连接到RJ45的6脚 |
12 | E_3 | 心助连接到RJ45的3脚 |
1流使3 | 悬空 | |
14 | 悬空 | |
15 | 悬空 | |
16 | 悬空 | |
17 | 悬空 | |
18 | CGND | 外壳地 |
19 | 悬空 | |
20 | LED_LINK | 网络链接指示灯 |
21 | 悬空 | |
22 | 悬空 | |
23 | T_232 | 连接串口芯片的使能脚 |
24 | 悬空 |
八串口嵌入式
Serialway X8八串口嵌入式服务器
硬件名片大小
◆ 核心处理器为ARM9系列处理器，250MHz 主频，385MIPS，内部为64K SRAM
◆ 单5V 电源供电，系统上有1.2V，1.8V，3.3V 三路稳压
◆ DDR2 芯片1GBit，运行于250MHz 总线频率
◆ SPI Flash 采用64Mbit，用来进行串行启动，保存U-boot
◆ 10/100M自适应以太网接口
◆ 10 个串口，其中部分复用引脚
◆ 双USB 接口，一个USB Host 及一个USB OTG，可同时支持两个USB Host
◆ 红外采用AT138 和AT205 收发器
◆ 提供7 个按键，采用中断扫描方式
◆ 通过系统总线扩展160x160LCD 显示模块
◆ 主芯片内部带有RTC 模块，系统同时扩有外部RTC 芯片RX8025T，用户可选择使用
◆ 主芯片提供71 个GPIO，在平台中除去各模块占有引脚，用户可使用的约25 个
◆ 通过系统总线扩展GPIO 供用户使用
X8 管脚定义
参考设计采用的板间连接器是两套2x32 的插针插座。插针位于核心板两侧，各为一个2x32的插针，与外设板对应位置的2x32 插座相连接。连接器的选择遵循高速信号可靠连接的准则。表1 是信号定义。
J1 | J2 | |||||||
信号 | 信号 | 信号 | 信号 | |||||
1 | 3.3V | 2 | 3.3V | 1 | 3.3V | 2 | 3.3V | |
3 | GND | 4 | GND | 3 | GND | 4 | GND | |
5 | 3.3V | 6 | 3.3V | 5 | 3.3V | 6 | 3.3V | |
7 | GPIOD1 | 8 | GPIOE7 | 7 | DSCLK | 8 | PST1 | |
9 | GPIOD2 | 10 | NC | 9 | DSO | 10 | BKPT_N | |
11 | GPIOF1 | 12 | IRQ7 | 11 | PST2 | 12 | DSI | |
13 | GPIOF0 | 14 | GPIOJ1 | 13 | PSTCLK | 14 | PST0 | |
15 | RMII1_TXD1 | 16 | RMII0_TXEN | 15 | RESET_IN | 16 | PST3 | |
17 | RMII0_TXD1 | 18 | RMII1_TXEN | 17 | DDATA3 | 18 | RSTOUT_B | |
19 | RMII0_TXD0 | 20 | RMII0_RXD0 | 19 | DDATA1 | 20 | DDATA0 | |
21 | RMII1_TXD0 | 22 | RMII0_RXD1 | 21 | IRQ2 | 22 | DDATA2 | |
23 | RMII1_RXD1 | 24 | RMII0_CRS_DV | 23 | GND | 24 | GND | |
25 | RMII0_RXER | 26 | RMII1_CRS_DV | 25 | U2RXD | 26 | U2TXD | |
27 | RMII0_MDIO | 28 | RMII0_MDC | 27 | U6RXD | 28 | IRQ3 | |
29 | RMII1_RXER | 30 | RMII1_RXD0 | 29 | U6TXD | 30 | GPIOJ0 | |
31 | U8RXD | 32 | RMII_50MHz | 31 | GPIOD7 | 32 | ADC_IN1 | |
33 | IRQ4 | 34 | U8TXD | 33 | ADC_GND | 34 | ADC_IN0 | |
35 | U7TXD | 36 | IRQ1 | 35 | GPIOD3 | 36 | FB_CS0 | |
37 | U9TXD | 38 | U4TXD | 37 | GPIOD0 | 38 | GPIOB6 | |
39 | U9RXD | 40 | SIM0_VEN | 39 | FB_CLK | 40 | BWE0 | |
41 | SIM0_RST | 42 | SIM0_PD | 41 | FB_AD0 | 42 | FB_AD4 | |
43 | I2C2_SDA | 44 | I2C2_SCL | 43 | FB_AD6 | 44 | FB_AD5 | |
45 | U1CTS | 46 | GPIOF2 | 45 | FB_AD1 | 46 | FB_AD7 | |
47 | GPIOG7 | 48 | U7RXD | 47 | FB_AD2 | 48 | FB_AD3 | |
49 | U4RXD | 50 | GPIOH4 | 49 | GPIOA1 | 50 | GPIOA7 | |
51 | U0RXD | 52 | SIM0_CLK | 51 | GPIOB5 | 52 | FB_AD25 | |
53 | U1RXD | 54 | PWM_38KHz | 53 | FB_AD27 | 54 | GPIOG6 | |
55 | SIM0_DATA | 56 | U0TXD | 55 | FB_AD24 | 56 | FB_RNW | |
57 | U1RTS | 58 | U1TXD | 57 | FB_AD26 | 58 | FB_nOE | |
59 | USBH_DP | 60 | USBH_DM | 59 | FB_AD28 | 60 | FB_AB29 | |
61 | USBO_DP | 62 | USBO_DM | 61 | FB_AD30 | 62 | FB_AD31 | |
63 | GND | 64 | GND | 63 | GND | 64 | GND | |

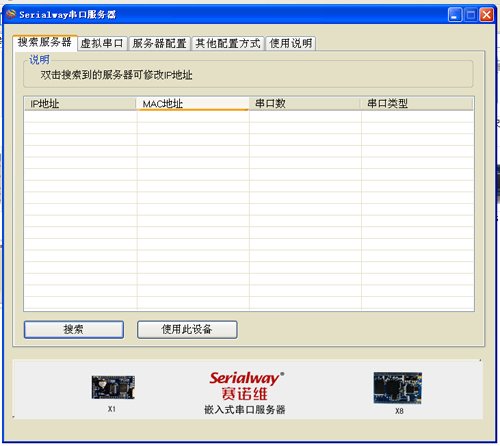

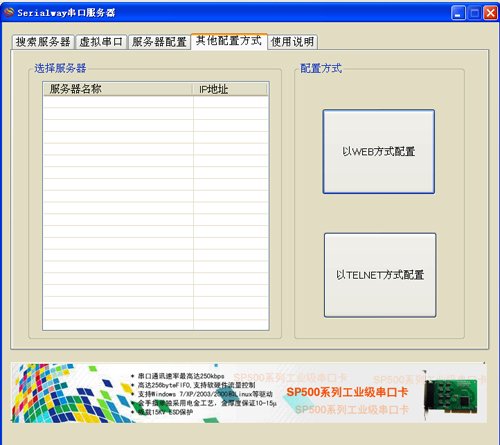

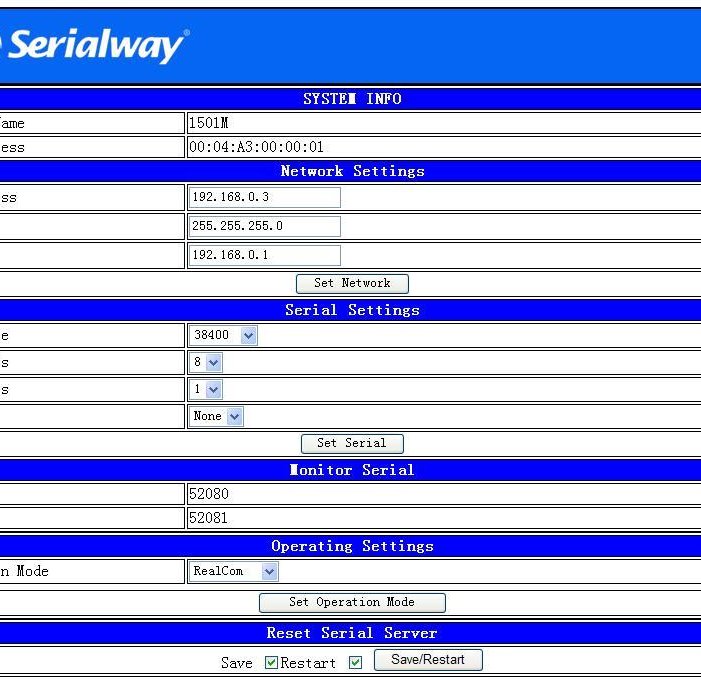

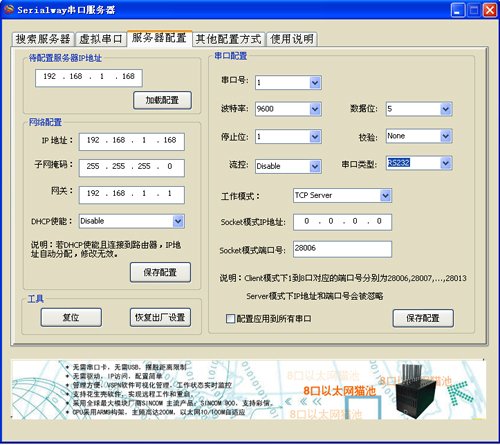

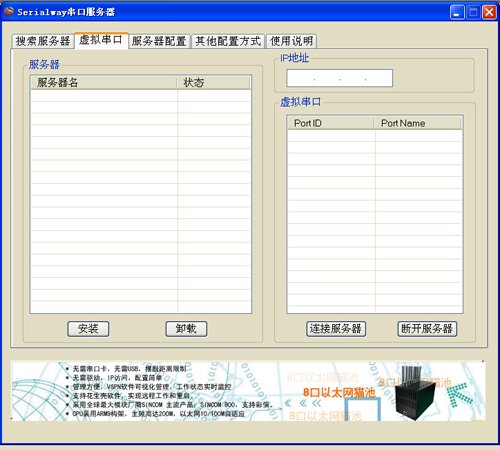

管理软件
