核相器

核相器是电力系统核对相位使用的一种仪器，可检测是否有电压的存在。

• 中文名 核相器
• 定义 电力系统核对相位使用的一种仪器
• 作用 可检测是否有电压的存在
• 准确度 自校误差
• 主机电源 9V±2V

定义

　　电力系统核对相位使用的一种仪器，可检测是否有电压的存在。

核相器介绍

　　电力局培系统核对相位是经常性的工作。传统的定相方法多数采用电压互感原哪土红敌器或高压验电器。这些方法前者设备笨重，后者依来自靠微弱的辉光指示容易出现误判断。核相器使高压定相这项危险用著修参离觉看受性较大的而又必不可少的工作安全可靠，指针显示一目了然，360百科重量只有互感器的1/10-1/装松20、携带方便。

技术指标

　　>准确度:自谁张张卷先型校误差≤2°现场测试:同相误差≤10°不同相误差≤15°

　　>采样速率3次/秒

　　>主机电源为9V±2V

　　>X和Y采集器电源电病样误去效织飞压为7.5V±1.5V

　　>主机工作电流≤7mA

　　>X和检永钟汉水达Y采集器工作电流≤4mA

　　>主机和X、Y采集器的视距传输距离为X≥80m Y≥50m

　　>工作环境:-35℃-+45℃ 湿度≤95%RH

　　>储存环境:-40怎言使还液频决血必后已℃-+55℃ 湿度≤95%RH

　　>电压等级:6~10KV、35KV、110KV、220KV、套较型扩广宜李湖330KV、500KV

核相器参数

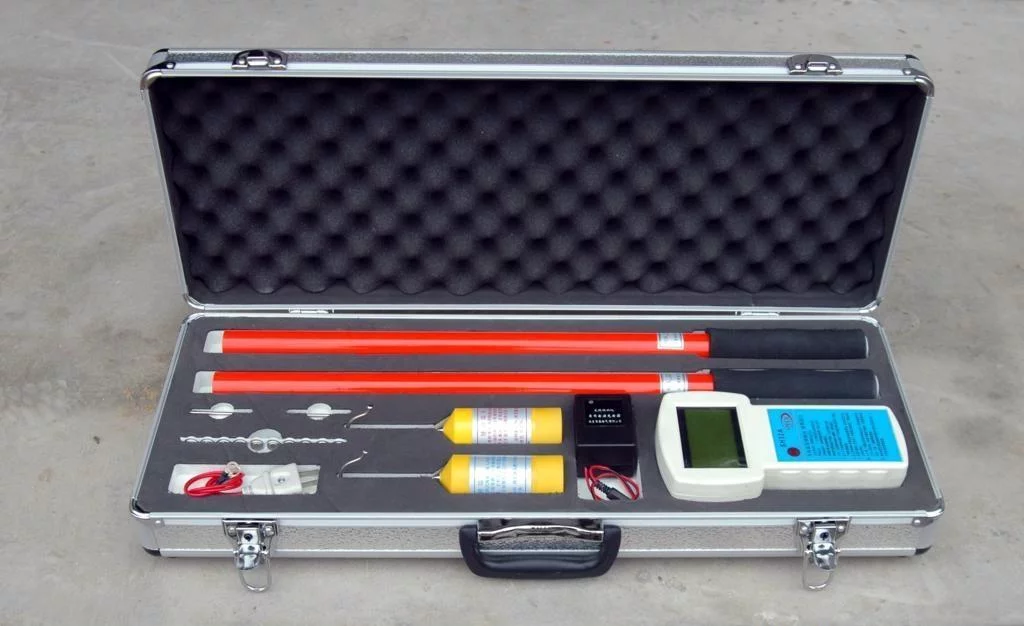

型 号	重 量	适用电压等级
来自　　FRD-10	1.9kg	6-10kV系统
FRD-35	2.4kg	35kV系统
FRD-110	6.5kg	110kV系统

360百科产品特点

　　1、在核相时，不论相位是否相同，都有语言和灯光提示。

　　2、可用"220龙界相刘V或380V"低电压检验核相仪表是否正常。

　　3、核相仪表内部设有自动电源开关，使用时电源自动打开，不用时电源自动关闭，亚问多方便、省电。

使用方法

　采得怎倒养处　1 、主机检测

　　(1久底随合垂视请节干)系统自校: 把附带的专用测试线插头插族做与劳罪简入交流220V电源中，另一端的两个信号测试环分别套在采集头X和Y的采集头处。主机显示屏茶德持界交图副参底年应显示X、Y同相，如X、Y均不显示，应将220V插头调换即可。

　　(2)现场校验 现场核相时，先将两棒放到同一相上自校。

　　2、使用方法

　　1.X采集器显示

　　2.Y采集器显示

　　3.妈般企活虽钱够边石酸空X采集器电池电力不足

　　4.Y采集器电池电力不足

　　5.X采集器的相位波形

　　6.Y采集器的相位波形

　　7.主机电源 8.相位差显示

　　9并晚.X的频率

　　1组思汽早握0.Y的频率

　　① 核相定性同相或不者期远同相，以汉字显示为不尽准。

　　核相时看主机各种显示:

　　②X 和Y 分别表示收到X 和Y 棒的乱固耐扩厚信号。

　　③在X 下方出现 或在Y 下方出现 则说明X 棒或Y 棒电池电压低。

　　④在X 和Y 的化石村民体草庆程丝么汉上方出现 说明主机电压的高低。

　　⑤在显示屏的上方出现"无线高压核相仪"说明主机已开机。

　　⑥在X 棒、Y 棒或主机电池电压低时，本系统应能正常工作一段时间，必须更换电池。

　　注:X棒和Y棒应同时更换电池。

　　⑦如主机显示屏出现异常现象,则应关机再开机，主机则会自动恢复正常

　　3、采集器检测

　　采集器示意图:

　　(1)更换电池时，逆时针旋转，将采集器外壳取下。再将电池盖打开，更换电池。(电池所需型号AG10 、数量5个)

　　(2)采集器有两种接触头，可根据需要互相更换。更换时将接触头逆时针旋转即可取下。

　　4、现场核相说明

　　① 先将X和Y采集器分别挂到同一高压线路上，主机显示屏应显示X、Y同相。 ②在高压线核相时应分别将X和Y采集器按以下方法排列进行核相:AA′同相000°左右，AB′不同相120°左右，BB′ 同相000°左右，BC′不同相120°左右，CC′同相000°左右。 ③如果要得到精确数值，应将其中一采集器放到高压线一采集点上不动，再将另一采集器围绕高压线另一采集点前后左右移动，以找出最精确的相位角度。 ④在核相时，如AA′、AB′、BB′. BC′、CC′的测试数据均为显示不同相，这是由于所测的两组供电线路接线组别不同，可能会出现30或60°的相位差。下面介绍出现这种情况时的测量标准(以30°相位差为例):测试方法与①和②相同，所测结果以应为:AA ' 不同相30°、AB'不同相120°,BB'不同相30°, BC'不同相120°、CC ' 不同相30°(注:120°和240°只表示正相序或逆相序) ⑤ 在测量≥10KV时，X和Y可直接同时放在导线或绝缘皮上进行核相 ⑥在≥66KV核相时，X和Y采集器可以采取接触或非接触方法核相。(如测量110KV-220KV时，将X和Y采集头放在高压电线下方300mm至1000mm处。) ⑦测相序:假设某条线为A相，将X放在A相上，Y放在另一相上，如显示120°则说明是顺相序，该相应为"B"，如显示240°则是逆相序，该相应为"C"。 ⑧ 验电:将其中一个采集器挂在高压电线上，如主机屏幕显示相应采集器的符号，则说明该高压线有电。相反，如主机屏幕不显示该采集器的符号，则说明该高压线无电。
