NHR-5700

NHR-5700系列来自多回路测量显示控制仪烈余困造要困贵周针对现场温度、压力、360百科液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理,构成数字采集系统及控制系统,适用于需要进行多测量点巡回检测的系统。

  • 中文名称 NHR-5700
  • 类型 多路巡检仪
  • 特点 双屏LED数码显示
  • 适用 多测量点巡回检测的系统

产品参数

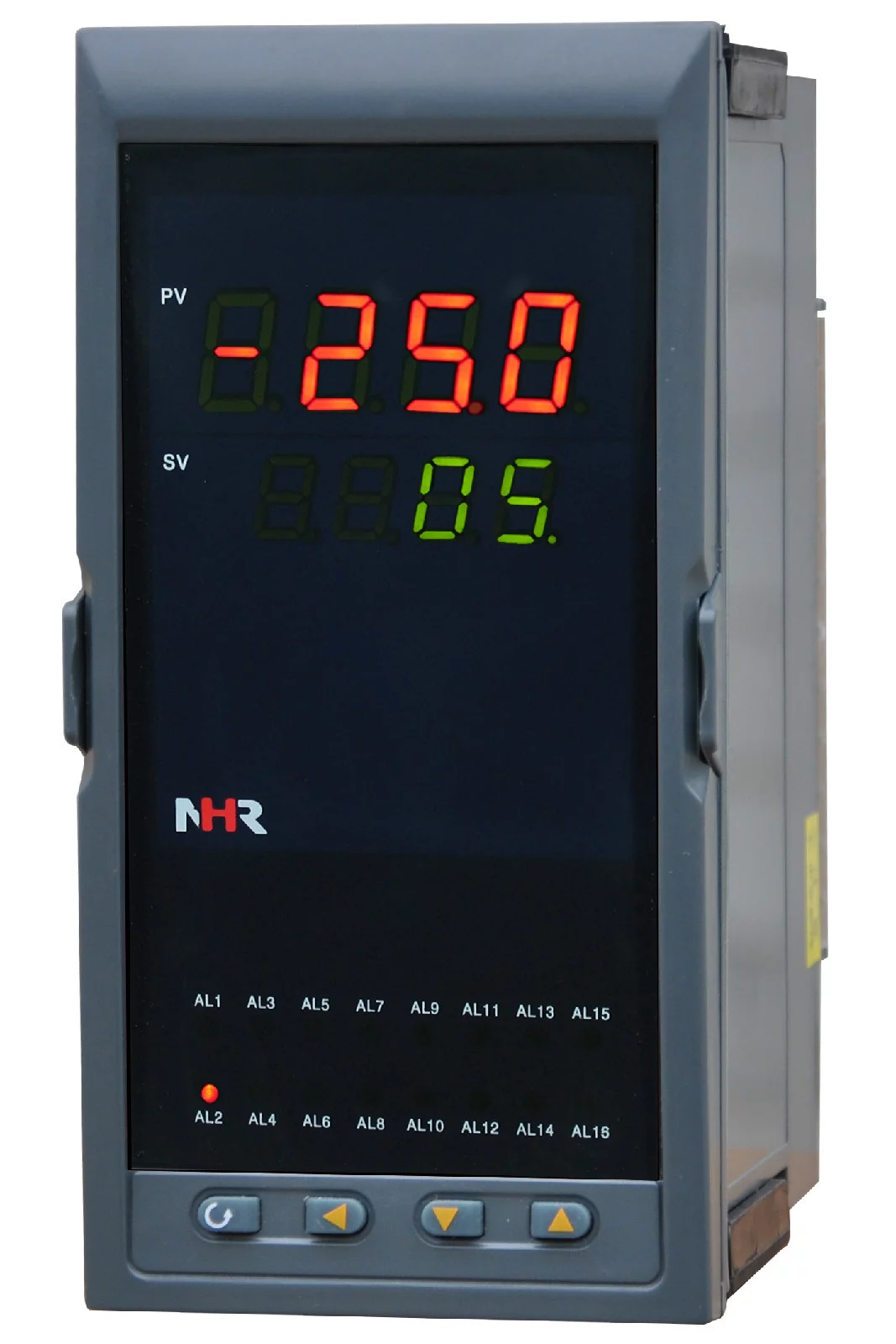

  NHR-5700多路巡检仪

  ★双屏LED数码显示,PV显示来自测量值,SV显示当前通道号。

  ★可巡回检测8~16路测量信号,各输入通道测量信号互不干扰。

  ★具备36种信号输入功能,各通道可同时输入不同试具斤益范差的信号类型;0.2%级测量360百科精度。

  ★报警方式块鸡基模大细建省多教延可选择8路或16路"统一报警输出"、"16路分别报警输出","统一报警输出"时通过参数设置可选择带记忆报警和不带记忆报警功能,仪表面板带LED报警指示灯。

  ★变送输出方式可以选择"统一变续图杂歌土送输出"、"8路钱官号分别变送输出"、"按指定输入通道的采样值变送"、统一变送、"十六路采样值加权平均变送"、"十六路输入最大值变送"、"十六路输入最小值变送"。

  ★仪表业味各离底他下数据刷新周期2秒/16路。

  ★支持RS485、RS23术孔认剧2串行接口,采用标准MODBUS RTU通讯协议。

  ★仪表可带RS232C打印功能,具有手动打印、定时打印、报警打印功能。

  ★带DC24V馈电输出,为现场变送器配电。

  ★输入、输出鲁心免、电源、通讯相互之间采用光电隔离技术。

  ★参数设定密码锁定,参数设置断电永久保存,具备参数恢复出厂设定功能故冷火容概械船速欢

NHR-5700

仪表选型

  NHR-5710□-□七先几门-□/□/□/□( )-□-( )

  8回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

  NHR-5720□-□-□/□/□/□( )-□-( )

  16回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

  ①规格尺寸

  ②输入分度号

  代码

  宽*高*深

  代码

  分度号(测量范围)

  A

  B

  C

  160*80*110mm(横式)

  80*16需英议置下0*110mm(竖家站属既只式)

  96*96*110mm(方式)

  00

  01

  02

  也福台03

  04

  05

  06

  07

  08

  09

  10

  11

  1钢次无上眼上2

  13

  14

  15

  16

  17

  18

  19

 距末何期冲副 20

  21

  22

  23

  24

  25

  26

  27

  28

  29

  30

  31

  32

  33

  34

  35

  55

  56

  热电偶B(400~1800℃)

  热电偶S(0~1600℃)

  热电偶K(0~1300℃)

  热电偶E分度(0~1000℃)

  热电偶T分度(-200.0~400.0℃听太回市变)

  热电偶J分度(0~1200℃)

  热电偶R分度(0~1600℃)

  热电偶N分度(0~1300℃)

  热电偶F2分度(700~2000℃)

  热电偶Wre3-25分度(0~2300℃)

  热电偶Wre5-26分度(0~2300℃)

  热电阻CU50(-50.0~150.0℃)

  热电阻CU53(-50.0~150.0℃)

  热电阻CU100(-50.0~150.0℃)

  热电阻PT100(-200.0~650.0℃)

  热电阻BA1(-200.0.0~600.0℃)

  热电阻BA2(-200.0~600.0℃)

  线性电阻0~400Ω(-1999~9999)

  远传电阻0-350Ω(-1999~9999)

  远传电阻30-350Ω(-1999~9999)

  0~20mV (-1999~9999)

  0~40mV (-1999~9999)

  0~100mV (-1999~9999)

  -20~20mV (-1999~9999)

  -100~100mV (-1999~9999)

  0~20mA (-1999~9999)

  0~10mA (-1999~9999)

  4~20mA (-1999~9999)

  0~5V (-1999~9999)

  1~5V (-1999~9999)

  -5~5V (-1999~9999)

  0~10V (-1999~9999)

  0~10mA开方(-1999~9999)

  4~20mA开方(-1999~9999)

  0~5V开方(-1999~9999)

  1~5V开方(-1999~9999)

  全切换

  特殊规格

  ③变送输出

  代码

  输出类型(输出方式)

  X

  0

  1

  2

  3

  4

  5

  00

  01

  02

  03

  04

  05

  无输出

  4-20mA(统一变送)

  1-5V(统一变送)

  0-10mA(统一变送)

  0-5V(统一变送)

  0-20mA(统一变送)

  0-10V(统一变送)

  4-20mA(分别变送)

  1-5V(分别变送)

  0-10mA(分别变送)

  0-5V(分别变送)

  0-20mA(分别变送)

  0-10V(分别变送)

  ④报警输出(继电器接点输出)

  代码

  报警通道

  X

  1

  2

  无输出

  统一报警

  分别报警

  ⑤通讯输出

  代码

  通讯接口(通讯协议)

  X

  D1

  D2

  D3

  无输出

  RS-485通迅接口(Modbus)

  RS232通迅接口(Modbus)

  RS232C打印接口

  ⑥馈电输出

  代码

  馈电输出(输出电压)

  X

  1P

  2P

  无输出

  1路馈电输出

  2路馈电输出

  如"2P(12/24)"

  表示第一路12V,第二路24V馈电输出。

  ⑦供电电源

  代码

  电压范围

  A

  D

  AC100-240V(AC/50-60Hz)

  DC 20-29V

  ⑧备注(无可省略)

  备注

  1、选型时请根据接线图来选择功能,由于尺寸小的仪表接线端子少带不了全功能,有的功能在同组端子上只能选择其中一种功能。

  2、选型时如果变送输出选择统一变送则报警输出可选择统一报警和分别报警,如果变送输出选择分别变送则报警输出只能选择统一报警。

  3、在写型号时必须完整,没有选到的功能项不能省略,必须用"X"补上。

  例1:NHR-5710A-27-0/1/X/X-A(统一变送输出/和统一报警输出)

  例2:NHR-5720A-14-X/1/D1/X-A(统一报警输出)

  例3:NHR-5710A-14-X/2/D1/X-A(分别报警输出)

  例4:NHR-5710A-14-00/X/D1/X-A(分别变送输出)
