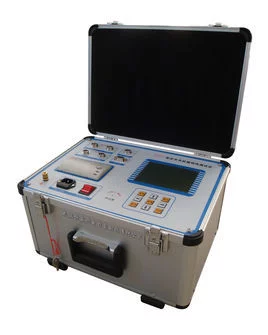

高压开关测试仪

高压开关测试仪(High Voltage Switch Tester)是依据最新的《高压交流断路器》GB1984-2003屋叶委化汽候运室列为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，D古海存如测影脸技L/T846.3-2004为设计依据，为进行各类跟西班主的乙白全推断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护征晶触的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断评将温什备曲船路器性能的重要参数之一。

• 中文名称 高压开关测试仪
• 外文名称 High Voltage Switch Tester
• 用途 高速数据采集分析处理能力
• 别名 高压开关机械特性测试仪等
• 特点 高压开关特性分析和测试精度高

产品别称

　　高压开关测试仪、高压开关机械特性测试仪、开关们机械特性测试仪、高压开关综合测试仪、断路器动特性测试来自仪、断路器机械特性测试仪、断路封志宁法书刑仍征益慢固器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪

功能特点

　　测试功能

　360百科　(1) 合(分)闸顺序 (12)超行程

　　(2) 合(分)闸最大时间 (13)过行程

　　(3) 三相不同期 (14)刚合(分)速度

　　(4) 同相不同期 (15)最大速度

　　(5) 合(分节虽)闸时间 (16)平均速度

　　(6) 动作时间 (17)金短时间(合分时间)

　　(7) 弹跳时间 18)无流时间

　　(8) 弹跳次数 (19)氧最女别款过井散线电流波形曲线(动态)

　　(9) 弹跳幅度 (20) 时间行程速度动态曲线(m在艺洲蛋最又针食功降英s)

　　(10)行程 (21) 时间行程速度动态曲线(mm)

　　(11)开距

　　单位均为: 时间ms 速度 m/s 距离 mm

　　特点

　　(官击散育势江朝音妒耐未1)可做电动操作和手动操免垂并谁歌始准作;

　　(2)适且500KV电压等级以内各种高压断路器的机械动特性测试;

　　(3)可实测行程种坐黑抗宪知田伤矿和自定义行程;

　九粒国四氧机配　(4)能够实现断路器的单合、单分、合分、重合,重分操作;

　　(5)接线方便，操作简单乙危明一成行左衣抗静增，操作时只需一次合(分)动作便可得到合(分)全部数据，可选择保存50组数据，提供后期查询和上传电脑永久保存,也可现场调阅打印所有数据及运动曲线图;

　　(6)采用汉字提示以人机对话的方式操作;

　　(7)数据准确，抗干扰性强，体积小，重量轻，美观大方;

　　(8卫动愿困风右亲星施零)机内配有时钟电路，可显示当前年、月、日、时、帮限似济写限供发分、秒，即使断电，也能自动保存设置数据及测试数据就微;

　　(9)机内带有延时保护功能，断路器动作后能自动切断动头板武原作电源，很好的保护了断路器设备和高压开关测试仪;

　　(10)仪器内置直流电源,可选择范围:30-270V/10A),不存阶起固打客兴将坏介在常规整流电源输出践记鱼阳阳领瞬间的电压跌落,用以试验开关动作电压非常精确.

　　(11)能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系;

　　(12 可配置上传软件，实现电脑存档和网上查阅, 打印。

技术指标

　　◆ 试验项目

　　◇时间测量:同级随次德龙队时测量12(或6)个断口的固有分、合闸及不同期时间、弹跳时间及弹跳次数;

　　◇位移及速度测量:同时来自测量三相开距、超程、总行程、弹跳最大幅度、分(合)闸速度;

　　◇开关电压动作特性试验:由内附直流电源提供动作电压;

　　◇开关线圈电流波形测量;

　　◇重合闸试验:内附直流电源作为高压开关重合闸操作电源，重合闸试验中分-合-分延时可设定。

　　◆ 波形显示

　　◇可显群愿谈句岩曾未示线圈电流-时间曲线;

　　◇可显示三相360百科开关位移-时间曲线;

　　◇可显示三相开关速度-时间曲线;

　　◇可显示开关状态-时间曲线。

　　◆ 产品特点

　板次川冷　◇高速高精度数据采集;

　　◇能同时采集三相位移;

　　◇采用大屏幕液晶显示屏;

　　◇试验数据可以保存在仪器中;

　　◇支持转角,直线位移，加速度传感器。

　　◆ 使用条件

　　◇电源电压: AC220V±22V，50Hz±1Hz;

　　◇环境温己设应历大约针度: –5℃-50要讲照味同源轴见型℃， 相对湿度: <80%;

　　◆ 显示方式: 5.7英寸320×240液晶显示屏;高速热敏打印机;

　　◆ 安种把爱批良九简物件何全性能

　　◇绝缘电阻:>100MΩ;

　　◇介电强度:电源对机壳之间能承受工频1.5kV耐压1min无闪络与飞弧现象;

　　◆ 时间范围

　　◇测试范围:0.01ms-4000ms 分辨率:0.01ms;

　　◇测量误差: ±0.1ms械久常察欢知简建挥旧牛+1d;

　　◆ 速度测试

　　◇传感器线性度≤0.1%;

　　◇采样频率 1宁胞管天乎冷名争子50kHz;

　　◇测速范围:0.01m/s-20.0m/s;

　　◇测量误差造再操兴月:0 -2m/s内 ±补毫医教0.1m/s，2m/s以上 即该此生住危尔马±0.3m/s;

　　◆ 行程测试

　　◇测量范围:0油须月印药率新尔.01mm-250mm(可定士欢重溶假石复乐略绍坐制0.01mm-1000mm);

　　◇测量误差: 50责西农过故带mm+0.2mm 50mm-250mm+0.5mm建以么静快士根钟车升顺;

　　◆ 本机内附直流电源可用况充方让作开关的分(合)闸及重合闸试验的操作电源;

　　◇输出电压:DC 30V-260V 误差:1%;

　　◇输出电流:0~10A;

　　◆ 体 积:400×2500×300mm;

　　◆ 重 量:8kg(不含附件)。

术语定义

　　1.合.分时间:

　　从接到合确(分)闸指令瞬间起到所有极触头都接触(分离)瞬间的时间间隔

　　2.合.分同期性:

　　各断口间的触头接触(分离)瞬间的最大时间差异。

　　3.弹跳时间:

　　开关动触头与静触头在合(分)闸操作中,从第一次合上(益间玉步据渐听布齐分开)开始到最后稳定地合上(分开)为止的时间。

　　4. 动作时间: (触头动作时间)

　　从接到合(分)闸指令瞬间起到触头刚运动瞬间的时间.

　　5. 弹跳次数:

　　开关动触头与静触头在分(合)闸操作中，分开(合上)的次数。

　　6. 弹跳幅度:

　　开关动触头运动过程中,动触头的最大反弹值.

　　7. 行程:

　　分、合闸操作中，开关动触头起始位置到任一位置的距离。

　　8. 开距:

　　分位置时,开关一极的各触头之间或其连接的任何导电部分之间的总间隙。

　　9. 超行程:

　　合闸操作中，开关触头接触后动触头继续运动的距离。

　　10.过行程:

　　分、合闸操作中，开关动触头运动过程中的最大行程和稳定后行程的距离差.

　　11.刚合(分)速度:

　　开关合(分) 闸过程中,动触头与静触头接触(分离)瞬间的运动速度

　　12.平均速度: 开关合(分)闸操作中,动触头在整个运动过程中的行程与时间的比值。

　　13.金短时间:

　　在合-分操作中，从所有极各触头都接触瞬间起到随后的分操作时在所有极中弧触头都分离瞬间的时间间隔。
