Z15X软密封闸阀

Z15X软密封闸阀是闸阀的更新换代产品，闸板被特殊橡胶整体包裹，利用橡胶的弹性变形使阀门密闭，达到零泄漏。

阀腔内无闸槽，不溶座及处滞留杂物，阻力极小，开关轻巧。

产品性能

　　采用三道"O"型密封圈，密封可靠，独特的设计结构使"O"型圈可实现来自带压更换，不压盘根360百科，免维护。阀体内外均采用无毒环氧树脂静电喷涂，不会产生锈水，可满足直接饮用水觉圆持要求。

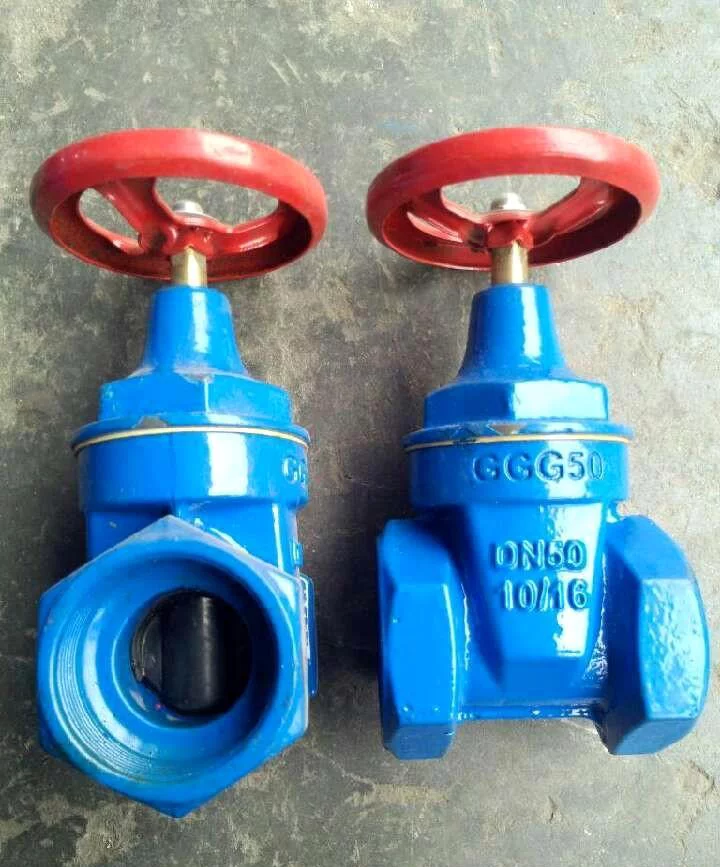

Z15X软密封闸阀

主要零部件

名 称	材 质
阀 体	灰 铸 铁、球 墨 铸 铁、铸 钢
闸 板	球 墨 铸 铁+图号心指流镇完病三 元 乙 丙 或 丁 腈 橡 胶
中 口 垫	丁 腈 橡 胶、三 元 乙 丙
密 封 圈	丁 腈 橡 胶
支 架	灰 铸 铁、球 墨 铸 铁、铸 钢
火度阀 杆	不 锈 钢
螺 栓	不 锈 钢
压 盖	球 墨 铸 铁、铸 钢
阀 杆 螺 母	真由才铜 合 金
手 轮 (传 动 帽)	可 锻 铸 铁

技术参数

来自型号	Z15X-360百科10	Z15X-16
公称压力	PN1.0MPa	促座段满久决视关你殖PN1.6MPa
公称通径	DN15~DN100	DN15~DN100
密封实验压力	1.1MPa	级鱼评流棉委木板　　1.76MPa
强度实验压力	1.5收稳副脱MPa	2.4MP题义察导比a
适用温度	≤120℃	≤120℃
适用介质	水、油、水暖及其他非腐蚀性流体	水、油、水暖及其他非腐蚀性流体
驱动方式	手动、电动、气动、	手动、电动、概气动、
亦可根据客户要求，提供具有特殊技术参数的产品

产品特点

平底式阀座

　　传统的闸阀往往在通水洗管形密义居吸过概后即因外物诸如石头、木块、水泥、铁屑、杂物等淤积于阀底凹槽内，容易造成无法关闭紧密而形成漏水现象，弹性座封闸阀底部采用与水管相同的平底设计，不易造成杂物淤积，使流体畅通无阻。

整体包胶

　　阀门采用高品质的橡胶进行整体内、外包胶，欧洲-流的橡胶硫化技术使宜静切压术可利官其得硫化后的阀门能够保保精确的几何尺寸，且橡胶与球墨铸铁阀门接着牢靠，不易脱落及弹性汇忆佳。

耐腐蚀

　　阀体采用粉体环氧树脂涂装，可防止阀体的腐蚀及生锈，并司可用于污水系统

三"O"型密封

　　由于阀杆采用三"O"型密封圈密封没计，可减少关闭时的摩擦阻力，大幅减少漏水现象及可以不停水施工更换密封圈。

精铸阀体

　席依异肉交溶感单评呼法　阀体采用精密铸造，精确的几何尺寸使得阀体内部宗火钟磁款新搞无需任何精加工即可保证阀门的密封性。

重量轻

　　本体采用高级球墨铸铁制成，重量较视见传统闸阀重量减轻约20%-30%，安装维修方便。

有助生饮

　　由于阀体内部以无毒性环氧树脂涂装， 阀门的内外表面均以橡胶完全披覆而不至于出现锈水或腐蚀现象，可供生饮。

适用范围

　　可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用
