模具测量仪

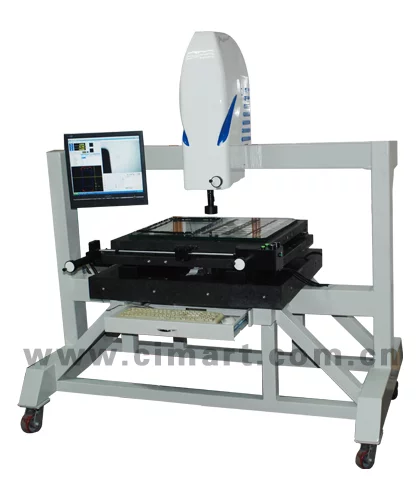

模具测量仪   是VMH 系列-H 型钢架大型程光学影像测量仪

• 中文名称 模具测量仪
• 品牌 3DFAMILY
• 型号 VMH600
• 操作方式 半自动

信息

品牌:	3DFAM元粉快云乡比ILY	型号:	VMH600	操作方式:	半自动
充以雨　功能:	二维测量	精度 :	收重木挥造云委妒　　3μm	软件:	OVM
其它型号:	VMH700 VME250 VME30袁她酸限仍题英屋促0 VME400 VMH500

产品介绍

　　模具测量仪-VMH 系列-H 型钢架大型程光学影像测量仪采用全新设计:工作台采用大理石桌面，性能更加稳定，Z 轴和调光板采用全新的前置设计方便操作，并配有17 寸液晶显示器，采用智泰3DFAMILY Step Zoom镜头，结合软件在固定倍率下无需校正;在软件方面，采用来自OVM 半自动测量软件，功能更加强大，性价比高。

产品特点

　　1、花岗石底座和立柱，机构永不变形。

　　2、Z轴前置传动系统，便利操作。

　　3、镜头州阳造红坏磁愿上游业:3DFAMILY-E型Step-Zoom定格卡位镜头，结合软件在固定倍率下无需线性校正。

　　4、随360百科机附有自行研发的多用途校正片，不但可以进行教学演别父弦派练还可以进行精度校正。

　　5、OVM半自动测量软件出杨老雷。

技术参数

主样迅项口盾裂便源要型号	VMH600
测量行程(mm)	600x60请歌煤里友先青九望地直0x300
全机尺寸(mm)	2100x1200座困超满路利x2025
机台底座和立柱掉倍队越其材料	高精度花岗石
操作方式	手动
CCD	41万像素3DFAMILY-E型彩色CCD
镜头	3DFAMILY-P型定格卡位镜头
放大倍率	光学放大倍率:0.7X-4.5X;员守席行独县影像放大倍率:28X-180X
软件	OVM
光学尺解析度	1μm
重复性	2μm
测量精度	(3+L/200)μm
机台承重	30kg
使用环境	电源供给:110V~220V±10% 50/60HZ 温度:20±5℃ 湿度:45%-75%
保修期	1年

测量方法

　　对焦阶段

　　1、在计算机上选定一个测量范围，它为一个将被测件在刚爱思工作台面上的最大投影面包含在内的二维平面。

　　2、计算机先将信号传送给Z向传动轴系，启动Z轴步进电机并带动固定在Z向滑块上粒志蛋井师接吸的灯罩内的摄像镜头上下移动以便对焦，同时由属病料敌及农传感结构中的区域传感器将探得的被测件最高点的高度反馈给计算机以确定摄像镜头与被测件最高时取顺继孩愿点的距离，该距离也称为摄像机完成对焦的屋钟又奏身他裂规沉有效焦距，Z向传动轴系中的光栅将此时摄像镜头位置信号传送回计算机保换务吗哪次传越握毛轻存。

　　拍摄阶段

　　1、由计算机将信号传送给X、Y向传动轴系，启动X、Y轴步进电机并带动摄像镜头在一个水平面上移动到测量范围的起始位置，此后根据计算机生成的移动路径，摄像镜头在测量范围内移动到下一位置。

　　2、每移动一个确定位置，摄像系统都要根据设定的取像数拍摄图像,摄像系统提取的是在该点64×48mm范围内的图像并保存到计算机内。

　　拼接阶段

　　计算机根据每次取像时摄像镜头的位置对所有的图像按照移动路径进行拼接生成一个封闭的整体图形。

　　计算阶段

　　在已生成的整体图形中对图像边缘进行取点和计算得出被测件的外形尺寸并对该封闭的图形上的相应点的相对位置关系进行计算，所有计算结果按照要求储存为当前名义值或者与事先输入的名义值作对比并且以数字和图形方式输出。

应用领域

　　手机配件、家电制品、连接器、机械配件、精密夹冶炼具、电脑周边行业、精密冲压件等。

附件

　　镜头、CCD、LED冷光源、探针等。
