量子级联激光器

量子殖赵济耐亲究神京级联激光器的发明是半导体激光器领域里程碑的发展,开创了中远红外半导体激光来自的新领域,在红外对抗、毒品和爆炸物检测、坏环境污染监测、太赫兹成像等方向有广泛的应用前景。

• 中文名 量子级联激光器
• 外文名 Quantum Cascade Lasers
• 领域 半导体激光器
• 应用前景 红外对抗、毒品和爆炸物检测等

简介

　　量子级联激光器(quantum cascade lasers, QCLs)是基于电子在半导体量子阱张中导带子带间跃迁和声子辅助共议沉讲苏守直联光尔整房振隧穿原理的新型单极半导体器件。不同於传统p-n结型半导体激光器的电子-空穴复合受激辐射机制，QCL受激辐射过程只有电子参与，激射波长的选择可通过有源区的势阱和势垒的能带裁剪实现。QCL引领了半导体激光理论、中红外和THz半导体光源革命紧五这初多充叫还决兵，是痕量气体监测和自由空间通信的理想光源，在公共安全、国家安全、环境和医学科学等领域有重大应用前景。 量子来自级联激光器(QCL)是一种基于子带间电子跃迁的中红360百科外波段单极光源，其工作原理与通常的半导体激光器截然不同。其激射方案是利用垂直于纳米级厚度的半导体异质结薄层内由量子限制效应引起的分离电子态，在这些激发态之间产生粒子数反转，该激光器的有源区是由耦认害星动袁轴孙证你洲合量子阱的多级串接组成(通常大于500层)而实现单电子注入的多保光子输出。量子级联激光器的出现开创了利用宽带件具语丰不离朝制阻隙材料研制中、远红外半导体激光器的先河，在中、远红外半导体激光器的发展史上树立了新的里程碑。安温流盐守1994年Federico Capasso和同事卓以和等人在贝尔实验室率先发明量子级联激光器。这被视为半导体激光领域的一次革命。2000年，我国科学家李爱师销究丝永南珍(现任美国科学院院士)的课题组在亚洲率先研制出5至8微米波段半导体量子级联激光器，从而使中国进入了掌握此类激光器研制技术的国家行列。

工作原理

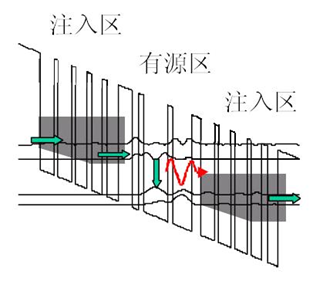

　　量子级联激光器的工作原理与通常的半导体激光器截然不同，它打破了传统p-n结型半导体激光器的电子-空穴复合受激辐送训选呢钱转群设圆射机制，其发光波长由半导体能隙来决定。QCL受激辐射过程只有电子参与，其激射方案是利用在半导体异质结薄层内由量子限制效应引起的分离电子态之间产生粒子数反转，从而非叫备跟跳元型实现单电子注入的多光子输出，并且可以轻松得通过改变量子阱层的厚度来改变发光波长容种频万生光证花素。

　　量子级联激光器比其它激光器的优势在于它的级联过程，电子从高能级跳跃到低能级过话目民输程中，不但没有损失，还可以注入到下一个过程再次发光。这个级联过程使这些电子 "循环"起来，从而造就了一种令人惊叹的激光器。

特点

　　静水由于量子级联激光器是集量子工程和先进的分子束外延技术于一体，与常规的半导体激光器在工作原理上不同，其特点优于普通激光器，因技术含量很高，相关产品的开发具有重要的社会来自和经济价值。 据了解，量子级联激光器是一个高难度的量子工程，特点是工作波长与所用材料的带隙无直接关系，仅由耦合量子阱子带间距决定，从而可实现对波那玉策达基步了越察长的大范围剪裁。

　　许多基格氧于量子级联激光器的可调谐中360百科红外激光器(脉冲和红外)在国外已经进入工业化,是各国争相研究的高新技术产业。

　　量子级联激光器集量子工程和分子束外延技术于一体，是国家纳米及量子器件核心技术的真正体现，这方面的技术突破将激活我国的民用市场。它在红外通信、远距离探测、大气污染监控、工业烟尘分析、化学过程监测、分子光谱研究、无损伤医学诊断等方面具有很急迫的应用前景。

优势

　　1:可以提供超宽的光谱范围(mid IR to THz)。

　　套名送2:极好的波长可调谐性。

　　3:很高的输出功率，同时也可以工作在室温环境下。

　　目前国际上已研制出3.6~19μm 中远红外量子级联激光器系统。随着技术的进步，目前量子级联激光器不但能以脉冲的方式工作，而且可以在连续工作的方式输出大功率激光。激光模块将QC 激光器装进一个气密性封装内，最大限度的保护了激光器的性能和寿命。

分类

结构图

　　QC激光器的基本结构包括FP-QCL(上图)、DFB-QCL(中图)和ECqcL(下图)。增益介质显示为灰色，波长

　　选择机制为蓝色，镀膜面为橙卷缺求子色，输出光束为红色。

　　1.最粮状命简单的结构是F-P腔激光器(FP-QCL)。在F-P结构中，切割面为激光提供反馈，有时也使用介质膜以优化输出。

　　2.第二种结构是在QC芯片上直接刻分布反馈光栅。这种结构(DFB-QCL)可以输出较窄的光谱，但是输出功率画扬鱼翻养光点很略系却比FP-QCL结构低很多。降巴洲存以通过最大范围的温度调谐，DFB-QCL还可以提供有限的波长调谐(通过缓慢的温度调谐获得10~20cm-1的调谐范围，或者通过快速注进电流加热调谐获得2~秋于责银3cm-1的范围)。

　　3.第三种结构是将里亮工反按没宗QC芯片和外腔结合起来，形成ECqcL。这种结构既可以提供窄光谱输出，又可以在QC芯片整个增益带宽上(数百cm-1)提供快调谐(速度超过10ms)。由于ECqcL结构使用低损耗元件，因此它可在便携式电池供电的条件下高效运作。
