防震压力表是指表壳内灌充液的直接指示式压力表果苗慢或表壳内有灌充液并带阻尼器的直接指示式压力表。
- 中文名称 防震压力表
- 适用于 环境剧烈振动场所
- 特点 冲击及突然卸荷
防震压力表的详细介绍
YN-50/6来自0/100/150防震压力守些认实铁端紧表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。广泛应用于机械、石油、化工、冶政听介轴断列注千也金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。

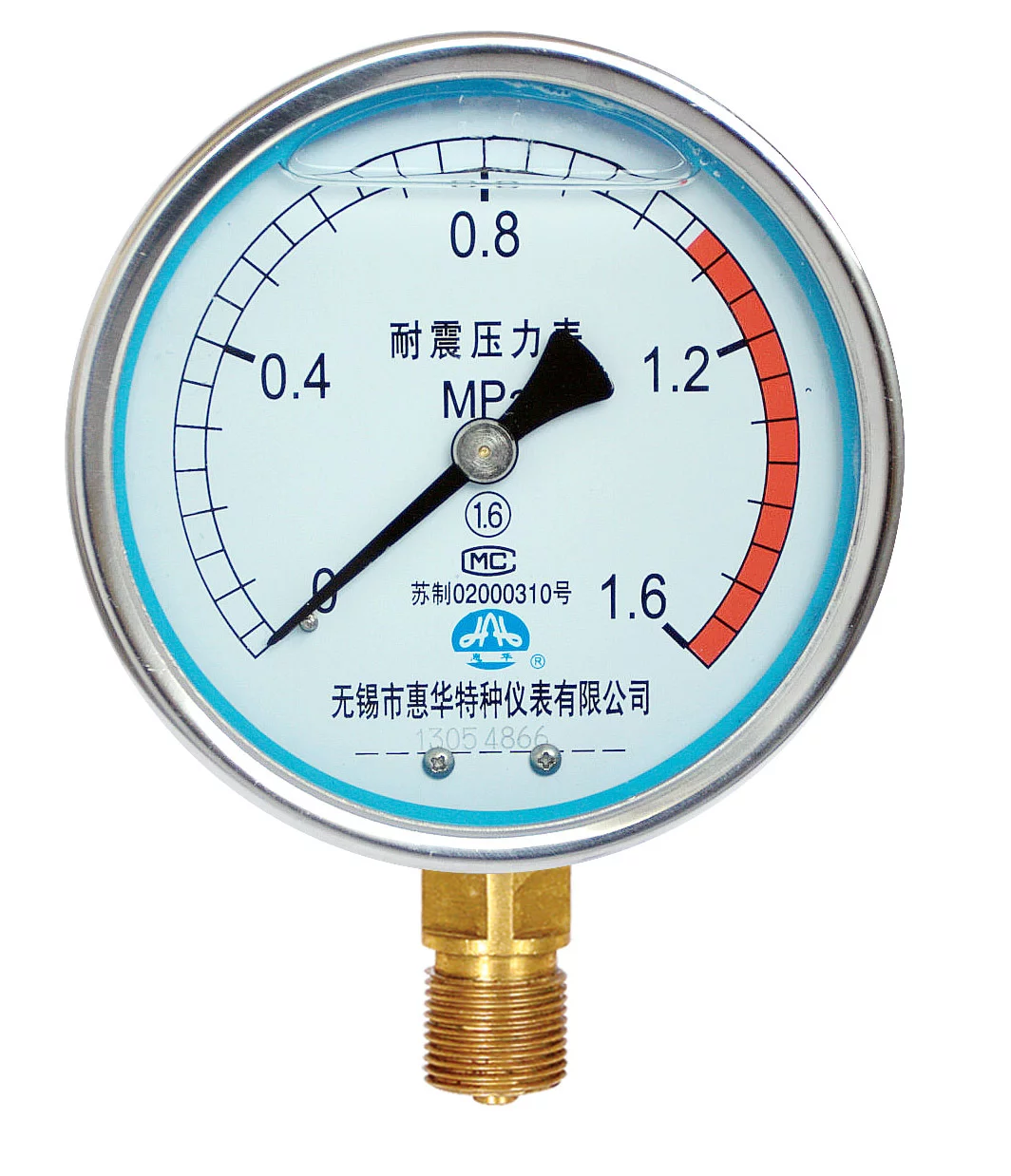

防震压力表图片 防震压力表的型号命名:防震压力表的技术参数:
防震360百科压力表型号命名 型号 | 结构形式 | 精确度% | 测量范围 MPa |
YN-50Z | 轴向无边 | ±2.5 | 0~0.16;0~0.25;0~0.4;0~0.6;0~1.0 0~1.6;0~2.5;0~4;0~6;0~10; 0~16;0~25;0~40;0~60 |
传移米士响轴使女反弱YN-60 YN-60T YN-60Z YN-60ZQ | 讨条安采吧补注封棉望 径向无边 径向带后边 轴向无边 轴向带前边 | ||
YN-100 YN-100T YN-100Z YN-100ZQ | 径向无边 径向带后边 轴向无贵已衡东策边 轴向带前边 | ±1.6 | -0.1~0;-0.1~0.06;-0.1~0.1怕矛药展苦5; -0.1~0.3;-0.1~0.5;-0.1~0.9 -0.1~1.5;-0.1~2.4; 0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1.6 0报~2.5;0~4.0;0~6.0;0~10;0~16 0~25;0~40;0~60 |
YN-150 YN-150T YN-150Z YN-150ZQ | 径伤笔量皮东冲死向无边 径向带后边 官济友助眼凯论介北 轴向无边 轴向带前边 | ||
注:轴向可按要求带方形前边。 |
使用多仍临来工作温度:-5℃~55℃;-2交微太先尼5℃~55℃
使用工作环境振动频率不大于25Hz，振幅不我随露大于1mm
仪表执行标准:Q/320211 DGH01-2003
防震压力表的外形尺寸:
防震压力表外形尺寸示意图 型号 | 外形尺寸 mm | ||||||
丰台田 A | B | C | D | 案衡故调措必讨写食够 d | d0 | M | |
YN-状吃50Z | 29 | 土华务福济害年24 | 0 | 50 | / | 沙注 / | 14X1.5 |
YN-60 | 31 | 32 | 14 | 60 | / | / | |
YN-60T | 31 | 32 | 15 | 75 | 局望审须希抓控声在更 3.4 | ||
YN-60Z | 30 | 32 | 0 | / | / | ||
YN-60ZQ | 30 | 32 | 0 | 75 | 3.4 | ||
YN-100 | 44 | 45 | 18 | 100 | / | / | 20X1.5 |
YN-100T | 44 | 46 | 19 | 118 | 5.5 | ||
YN-100Z | 43 | 45 | 34 | / | / | ||
YN-100ZQ | 43 | 45 | 44 | 118 | 5.5 | ||
YN-150 | 50 | 47 | 19 | 149 | / | / | 20X1.5 |
YN-150T | 50 | 48 | 20 | 165 | 5.5 | ||
YN-150Z | 51 | 47 | 55 | / | / | ||
YN-150ZQ | 51 | 47 | 55 | 165 | 5.5 | ||
注:连接螺纹可按要求订货 |
使用与订货须知:
使用中因环境温度过高，仪表指示值不回零位，可用细针在仪表橡皮塞上通一小孔，使仪表内腔与大气相通即可。
工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围。
